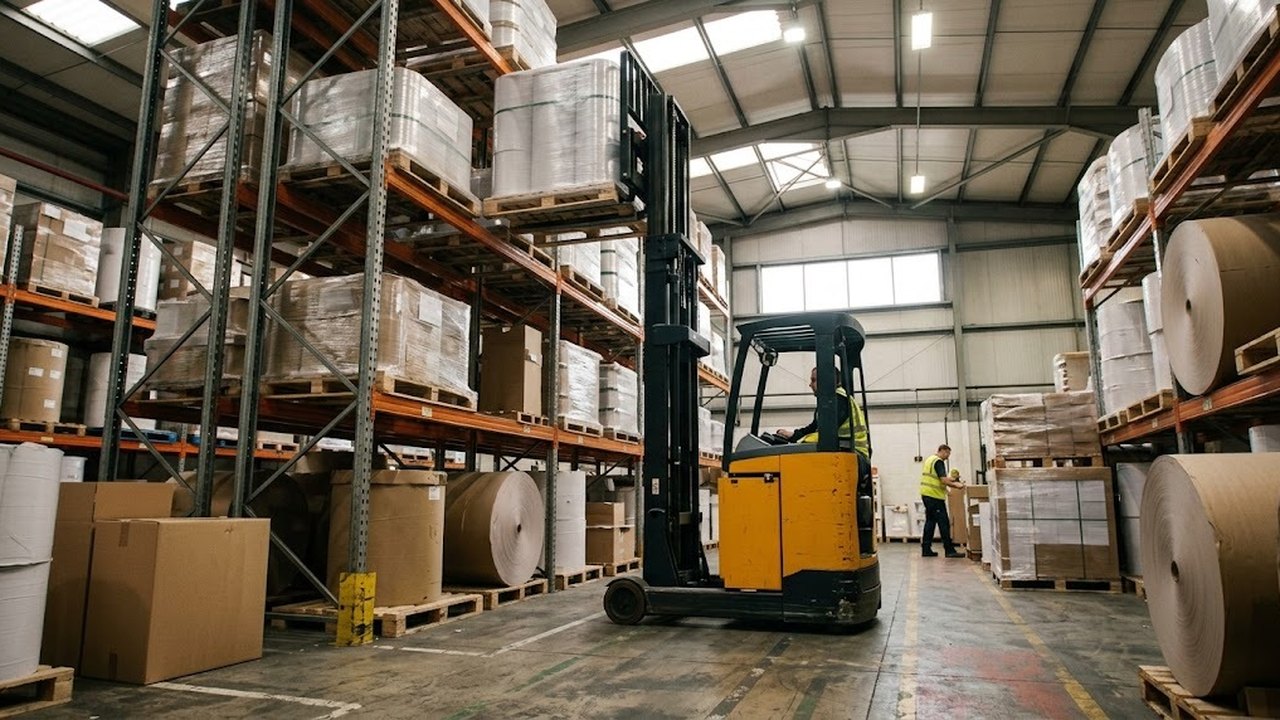

Высотный штабелер обслуживает паллетные стеллажи на верхних ярусах хранения от 4,5 до 6,0 метра. Машина объединяет габариты компактной поводковой техники с усиленным шасси и трехсекционной мачтой, экономя полезную площадь склада. Межстеллажные проезды остаются минимальными.

При подъеме вил свыше четырех метров критическое значение приобретает поперечная устойчивость. Жесткость направляющих профилей исключает опасную раскачку груза. Точный расчет нагрузок защищает оператора и складскую инфраструктуру.

Классификация высотных штабелеров (высота подъема 4.5–6.0 м): чем они отличаются от стандартных моделей

Данные машины отличаются от базовых серий увеличенной колесной базой и усиленной стальной рамой. Стандартные поводковые модели поднимают поддоны до трех метров с помощью двухсекционного дуплекса. Для верхних ярусов конструкторы используют телескопический триплекс и производительную гидравлику, сохраняющую жесткость конструкции под нагрузкой.

Штабелеры

Весь раздел →

В современной складской логистике самоходный высотный штабелер разделяют на две категории по типу рабочего места:

  • Поводковые модели с пешим оператором перемещаются со скоростью 4,5–5,5 км/ч и сохраняют высокую маневренность в узких коридорах.
  • Модели с откидной платформой и защитными поручнями развивают скорость до 8,0–10,0 км/ч, снижая утомляемость персонала при длинных перегонах.

Конструктивные отличия от моделей начального уровня проявляются в трех базовых параметрах:

  • Остаточная грузоподъемность: номинал 1600 кг на верхнем ярусе падает до 700–850 кг из-за смещения общего центра тяжести.
  • Ширина рабочего прохода (Ast): для европаллета 800×1200 мм требуется коридор 2250–2450 мм, что на 400 мм меньше коридора ричтрака.
  • Тяговые батареи: аккумуляторы емкостью 210–280 А·ч (LiFePO4 или PzS) питают насосную станцию мощностью до 4,5 кВт.

Конструкция мачты триплекс с усиленным профилем и расширенные опорные консоли для устойчивости

Подъемная система машины базируется на трехсекционной колонне триплекс из легированной стали St52-3. Секции мачты перемещаются на прецизионных роликах с закрытыми подшипниками. Нижние опорные консоли коробчатого сечения эффективно гасят опрокидывающий момент от вынесенной вперед каретки.

Штабелер для высоких стеллажей оснащают механизмом свободного подъема (Full Free Lift). Центральный цилиндр поднимает каретку на 1,4–1,8 метра без выдвижения внешней секции, позволяя работать внутри контейнеров и под низкими перекрытиями.

Штабелеры

Весь раздел →

Устойчивость шасси определяется равновесием восстанавливающего и опрокидывающего моментов:

Mопр = Q · (c + x)

Параметры расчета просты: Q обозначает массу паллета, c равен плечу центра тяжести (600 мм), а x задает вылет вил от оси передних роликов.

«При подъеме тонны груза на шесть метров малейший люфт в направляющих раскачивает оголовок на 70–90 мм. Зазор во вкладышах мачты выставляют с точностью до 0,2 мм».

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Системы активной и пассивной безопасности при высотном подъеме (автоматическое ограничение скорости хода, плавное торможение, датчики веса)

Электронные блоки защищают машину от опрокидывания при маневрировании с поднятыми вилами. Бесконтактные датчики отслеживают положение каретки по всей высоте рамы. При подъеме вил выше двух метров контроллер принудительно ограничивает скорость хода до 1,5–2,0 км/ч, исключая занос на поворотах.

Штабелеры

Весь раздел →

Безопасность оператора и груза обеспечивают четыре аппаратных узла:

  1. Система Curve Speed Control: датчик угла поворота ручки автоматически снижает тягу ведущего колеса на виражах.
  2. Концевое гидравлическое демпфирование: клапаны плавно гасят скорость штока за 100 мм до верхней точки.
  3. Датчик давления в гидросистеме: электронный блок вычисляет массу груза и блокирует дальнейший подъем при перегрузе.
  4. Электромагнитный стояночный тормоз: механизм надежно удерживает штабелер на рампе с уклоном до 10%.

Пассивную защиту обеспечивает экран из ударопрочного поликарбоната или стальная сетка. Ограждение закрывает оператора от случайного падения коробок.

Требования к качеству полов на складе (допустимый перепад по DIN 18202 / СНиП РК для исключения раскачки мачты)

Подъем грузов на предельные ярусы требует идеальной ровности пола. По нормам стандарта DIN 18202 и СП РК 3.02-107-2014 зазор под двухметровой рейкой не должен превышать 2,0–3,0 мм. Уклон основания многократно усиливает отклонение верхнего края мачты.

Геометрия отклонения подчиняется закону длинного рычага. При колее консолей в один метр и подъеме на шесть метров неровность пола в 3 мм отклоняет мачту на 18 мм. Динамические колебания при торможении увеличивают эту амплитуду до 100 мм, создавая прямую угрозу удара о балку стеллажа.

Штабелеры

Весь раздел →

Требования к промышленному полу складского помещения:

  • Покрытие из беспыльного бетона марки М300 (B25) с кварцевым или корундовым топпингом.
  • Стойкость к точечному давлению полиуретановых колес до 40 кг/см².
  • Заполнение деформационных швов полиуретановым герметиком без ступенчатых перепадов на стыках.

Экономическая граница: в каких условиях высотный штабелер эффективнее ричтрака, а когда необходим переход на ричтрак

Выбор складской техники опирается на грузооборот, ярусность стеллажей и бюджет проекта. Штабелер с высотой подъема 5 метров эффективен при обороте до двухсот паллет за смену. При большей интенсивности и складировании свыше шести метров логисты выбирают ричтрак из-за повышенной скорости гидравлики.

Сравнение технических и эксплуатационных параметров оборудования:

Технико-экономический критерийСамоходный высотный штабелер (5.0–6.0 м)Складской ричтрак (Reach Truck, 6.0–12.5 м)
Рабочая высота верхнего ярусаДо 5,5–6,0 мОт 6,0 до 12,5–13,0 м
Ширина межстеллажного проезда (Ast)2,25–2,45 м2,65–2,90 м
Остаточная грузоподъемность на максимуме600–900 кг (при номинале 1600 кг)1000–1400 кг (при номинале 2000 кг)
Скорость подъема каретки с грузом0,12–0,18 м/с0,45–0,60 м/с
Интенсивность смены (паллетооборот)До 150–200 паллет / смена (8 ч)Свыше 300–500 паллет / смена (8–24 ч)
Стоимость приобретения оборудованияВ 2,5–3 раза ниже ричтракаВысокая (капиталоемкая техника класса А)
Требования к квалификации оператораУдостоверение оператора, II группа допускаПрофессиональный водитель погрузчика

Штабелер с высотой подъема 6 метров выгоден на объектах с умеренным потоком товаров:

  • Склады при производственных цехах с 3–4 ярусами хранения.
  • Логистические площадки с односменным режимом работы.
  • Склады с проездами до 2,5 метра без возможности расширения межстеллажных проходов.

Переход на ричтрак оправдан при круглосуточной загрузке, стеллажах Double-deep и регулярном подъеме поддонов тяжелее 1000 кг на верхние полки.
