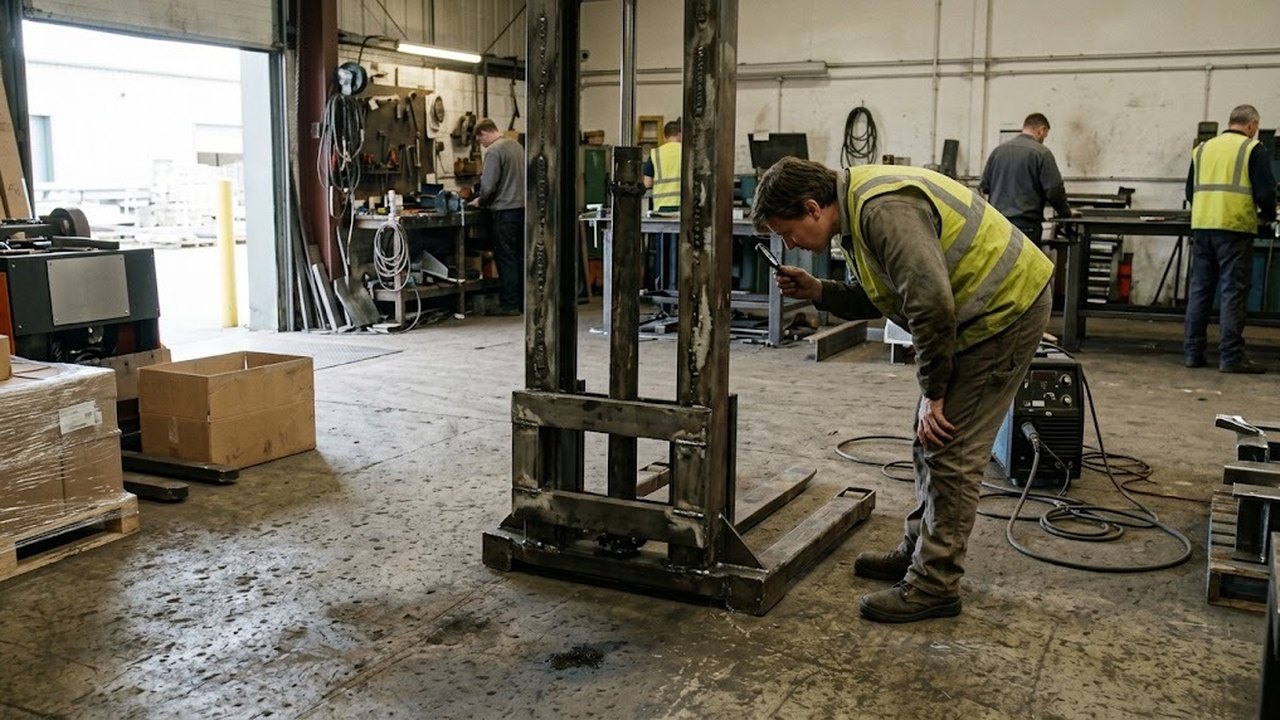

Стремление сократить бюджет склада часто наталкивает на мысль собрать штабелер своими руками. В интернете опубликованы десятки любительских схем и видеороликов. Авторы бодро показывают подъем паллет на высоту 2–3 метра. Однако за кажущейся простотой узлов скрыты суровые законы физики. Подъем тяжелого грунта или поддона массой до 1500 кг создает гигантские опрокидывающие моменты. Ошибка в расчете балок или сварных швов приводит к мгновенной катастрофе. Тяжелая каретка обрушивается за доли секунды.
Интерес к самодельным штабелерам: иллюзия экономии на металле и домкратах
Главная причина сборки оборудования в гараже — иллюзия низкой цены. Кажется, что типовой самодельный штабелер собирается из подручного металлопроката за пару дней. Мастера берут строительный швеллер со следами коррозии, отрезки профильных труб, автомобильный домкрат и колеса от садовой тачки. Затраты на покупку б/у железа кажутся минимальными. Достаточно повторить форму промышленной рамы.
Поэтому многие владельцы небольших цехов ищут способы, как сделать штабелер своими руками с минимальными вложениями. Обычно за основу берут бутылочный гидравлический домкрат грузоподъемностью 2–5 тонн. Его ставят в основание вертикальной мачты. Но автомобильный домкрат спроектирован только для строго вертикального сжатия при подъеме кузова машины. Он не рассчитан на боковые динамические нагрузки. Консольный вылет вил с тяжелым грузом быстро перекашивает плунжер и разрушает посадочное гнездо цилиндра.
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
«Строительный прокат и автомобильные домкраты не предназначены для циклической работы с высокими консольными нагрузками. Заводской подъемник отличается калиброванной геометрией специальных мачтовых профилей и пятикратным запасом прочности всех ответственных соединений», — подчеркивают инженеры экспертного отдела ИП «Казмеханика».
Особую опасность представляют непроверенные чертежи самодельного штабелера из открытых форумов. В них полностью отсутствуют расчеты на устойчивость при крене и сопротивление усталости металла. При подъеме груза на высоту свыше двух метров центр тяжести неизбежно смещается. В итоге малейшая неровность пола вызывает опрокидывание подъемника.
| Узел кустарной сборки | Бытовой компонент | Техническое несоответствие | Эксплуатационный риск |
|---|---|---|---|
| Несущая мачта | Строительный швеллер Ст3сп | Уклон полок 4–12%, кривизна до 3 мм/м | Перекос и заклинивание каретки с грузом |
| Гидропривод | Бутылочный автодомкрат | Нет аварийного гидрозамка и клапана сброса | Обрушение вил при разрыве уплотнений |
| Тяговый механизм | Приводная цепь серии ПР | Низкий запас прочности, хрупкие пластины | Срез проушин при динамическом рывке |
| Опорные катки | Колеса общего назначения | Отсутствие фиксатора, мягкий обод | Откат машины при подъеме паллеты |
И такая экономия быстро превращается в прямую угрозу безопасности рабочих.
Инженерный расчет нагрузок: сварные швы, кручение швеллеров, грузовые цепи
Штабелер работает как консольная балка с вынесенной точкой приложения силы. При массе груза 1000 кг центр тяжести стандартного поддона вынесен на плечо c = 500–600 мм от вертикальной спинки вил. Изгибающий момент M = F * (L + c) передает на направляющие стойки колоссальные растягивающие и сжимающие усилия. На высоте трех метров даже секундный прогиб стоек на пару миллиметров отклоняет мачту от вертикали на 40–60 мм.
Заводское оборудование собирают из калиброванного C-образного профиля из высокопрочной стали 20MnV6. Этот металл обладает идеальной прямолинейностью и выдерживает тяжелое кручение. Напротив, в самоделках обычно применяют рядовой горячекатаный швеллер по ГОСТ 8240-89 из дешевой стали Ст3сп. Полки такого проката имеют внутренний технологический уклон. Подшипники каретки опираются лишь на тонкую грань полки, вызывая ускоренное местное смятие металла. Если груз смещен от центра вил всего на 50 мм, возникает крутящий момент M_кр. Швеллеры скручиваются винтом. Каретка мгновенно заклинивает на высоте.
Штабелеры
Весь раздел →
Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг
Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
Особую угрозу несет низкое качество ручных сварных швов. Без разделки кромок и предварительного подогрева в околошовных зонах возникают внутренние напряжения до 250 МПа. Гаражная сварка штучным электродом неизбежно оставляет поры, микротрещины и шлаковые раковины. Без нормализующего отжига в печи циклическая нагрузка быстро разрушает сварное соединение. Через несколько месяцев эксплуатации несущая лапа или нижний кронштейн гидроцилиндра внезапно отрываются под нагрузкой.
И тяговые органы самоделок заслуживают отдельного разбора. Заводской регламент требует применять исключительно грузовые пластинчатые цепи Fleyer серии LH/LL по стандарту ISO 4347 с пятикратным запасом прочности k >= 5.0. В кустарных конструкциях часто ставят роликовые приводные цепи ПР-19.05 от сельскохозяйственных комбайнов. Они спроектированы под равномерное вращение звездочек, но не выдерживают ударные растягивающие рывки. При отрыве прилипшего поддона от пола тонкие пластины цепи ПР разрушаются по отверстиям валиков, приводя к падению каретки.
Подобрать оборудование под вашу задачу
Критические узлы: гидрозамки при обрыве РВД и клапаны перегруза
Гидравлический блок промышленного штабелера оснащен многоступенчатой системой безаварийной защиты. Собрать такой узел в мастерской из случайных фитингов невозможно. В этом и заключается главная опасность самодельной складской техники при ежедневной эксплуатации.
Комплекс гидрозащиты заводского уровня включает обязательные защитные модули:
Штабелеры
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов
Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016
Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016
- Аварийный парашютный гидрозамок (Rupture Valve). Вкручивается прямо в корпус рабочего гидроцилиндра. При обрыве резинового рукава высокого давления (РВД) клапан моментально отсекает слив масла. Каретка застывает на высоте, защищая ноги оператора. Без этого узла любая трещина шланга превращает подъемник в гравитационный копер.
- Предохранительный клапан максимального давления (Relief Valve). На заводе его пружину калибруют на давление 140–180 бар (110% от номинальной грузоподъемности). Попытка поднять двухтонный груз на однотонном аппарате блокируется сбросом масла в бак. В самоделках защита отсутствует, из-за чего разрываются сварные стыки цилиндра или ломаются клыки вил.
- Дроссель с компенсацией давления. Устройство гарантирует плавный спуск поддона с постоянной безопасной скоростью 0,15–0,20 м/с вне зависимости от массы груза. В кустарном подъемнике спуск регулируется краном домкрата, что неизбежно ведет к опасным ударам о пол при малейшем пережатии вентиля.
- Защитная металлическая сетка мачты. Прочная решетка закрывает опасную зону от оператора, предотвращая случайное попадание рук в подвижные цепи и шкивы.
Отсутствие хотя бы одного из этих элементов многократно увеличивает риск тяжелого травматизма.
Юридическая ответственность и охрана труда: ТР ТС 010/2011
Эксплуатация грузоподъемного оборудования в Республике Казахстан строго регламентирована нормативно-правовыми актами. Согласно требованиям Технического регламента ТР ТС 010/2011 «О безопасности машин и оборудования», каждый штабелер подлежит обязательной сертификации. Завод-изготовитель проводит статические испытания под нагрузкой 125% и динамические тесты под нагрузкой 110%, оформляя официальный паспорт изделия.
Законодательство Республики Казахстан устанавливает персональную ответственность работодателя:
- Статья 182 Трудового кодекса РК. Предприятие обязано предоставлять работникам исключительно сертифицированное и безопасное оборудование. Применение кустарных приспособлений без заводской документации является прямым нарушением закона.
- Закон РК «О гражданской защите». Все грузоподъемные механизмы подлежат учету и регулярному техническому освидетельствованию. Инспекция труда при плановой проверке немедленно опечатывает самодельные подъемники и выписывает крупные штрафы.
- Статья 156 Уголовного кодекса РК. Если падение груза с самодельного устройства приведет к причинению тяжкого вреда здоровью или гибели рабочего, руководителю и инженеру по охране труда грозит лишение свободы на срок до 7 лет.
И судебная практика показывает, что использование несертифицированной техники расценивается как умышленное пренебрежение безопасностью людей.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,5 т 1,6 м GUS 0516
Штабелер-бочкокантователь гидравлический 0,35 т 1,4 м TOR COT
Штабелер гидравлический 0,4 т 1,5 м TOR PJ4150 облегченный
Экономическое сопоставление: себестоимость самодельной сборки vs заводской штабелер с гарантией
Инженерный расчет реальной сметы наглядно доказывает полную бессмысленность сборки подъемного оборудования своими силами. Чтобы построить надежный механизм с гарантией от опрокидывания, мастерской придется закупить сертифицированный металлопрокат, оплатить услуги высокоточных металлообрабатывающих станков и приобрести гидравлические компоненты промышленного класса. В итоге суммарные финансовые вложения на штучный кустарный образец многократно превосходят розничную стоимость серийной складской машины.
Смета расходов на изготовление безопасного подъемника г/п 1000 кг (подъем 1,6 м) в Казахстане:
- Металлопрокат (швеллеры 10У/12У, листовая сталь толщиной 10 мм, калиброванные направляющие): 130 000–160 000 KZT.
- Токарные и фрезерные работы (расточка роликов, закалка осей, изготовление шкивов цепей): 70 000–95 000 KZT.
- Гидравлический комплект (гидроцилиндр, насосная станция, РВД, клапаны, масло): 140 000–180 000 KZT.
- Цепи Fleyer, колеса и подшипники 2RS (грузовая цепь LH0822, полиуретановые катки): 55 000–75 000 KZT.
- Расходные материалы (электроды, сварочный газ, абразивные диски, грунт, порошковая краска): 30 000–40 000 KZT.
- Оплата труда слесаря-сварщика (80–100 часов квалифицированной работы): 160 000–220 000 KZT.
Итоговая себестоимость самоделки достигает 585 000–770 000 KZT без учета потерь от брака и подгонки.
| Критерий сравнения | Самодельная конструкция | Заводской ручной штабелер |
|---|---|---|
| Итоговые затраты | 585 000 – 770 000 KZT | 420 000 – 620 000 KZT с НДС |
| Сроки готовности | 3–5 недель сборки | В наличии со склада за 1 день |
| Клапаны безопасности | Отсутствуют | Штатные гидрозамки и дроссели |
| Сертификация ТР ТС | Невозможна | Официальный сертификат ТР ТС |
| Гарантия и сервис | Нет гарантии | Гарантия 12 месяцев, запчасти в РК |
| Юридическая чистота | Высокие риски штрафов | Полное соответствие нормам охраны труда |
Покупка готового заводского штабелера обходится дешевле, экономит недели рабочего времени и полностью исключает риски несчастных случаев на производстве.
