Проектирование внутрискладской логистики требует точного подбора напольного подъемно-транспортного оборудования. Оснащение склада неподходящими машинами приводит к лишним капитальным затратам, снижению скорости грузообработки и быстрому износу полов. При организации грузопотоков часто возникает вопрос: что приобрести для объекта? Универсальный противовесный погрузчик или штабелер, высотный ричтрак либо маневренную гидравлическую тележку? Эксперты ИП «Казмеханика» (shtabeler24.kz) подготовили технико-экономическое руководство по выбору техники с расчетом совокупной стоимости владения (TCO) на 5 лет в условиях рынка Казахстана.

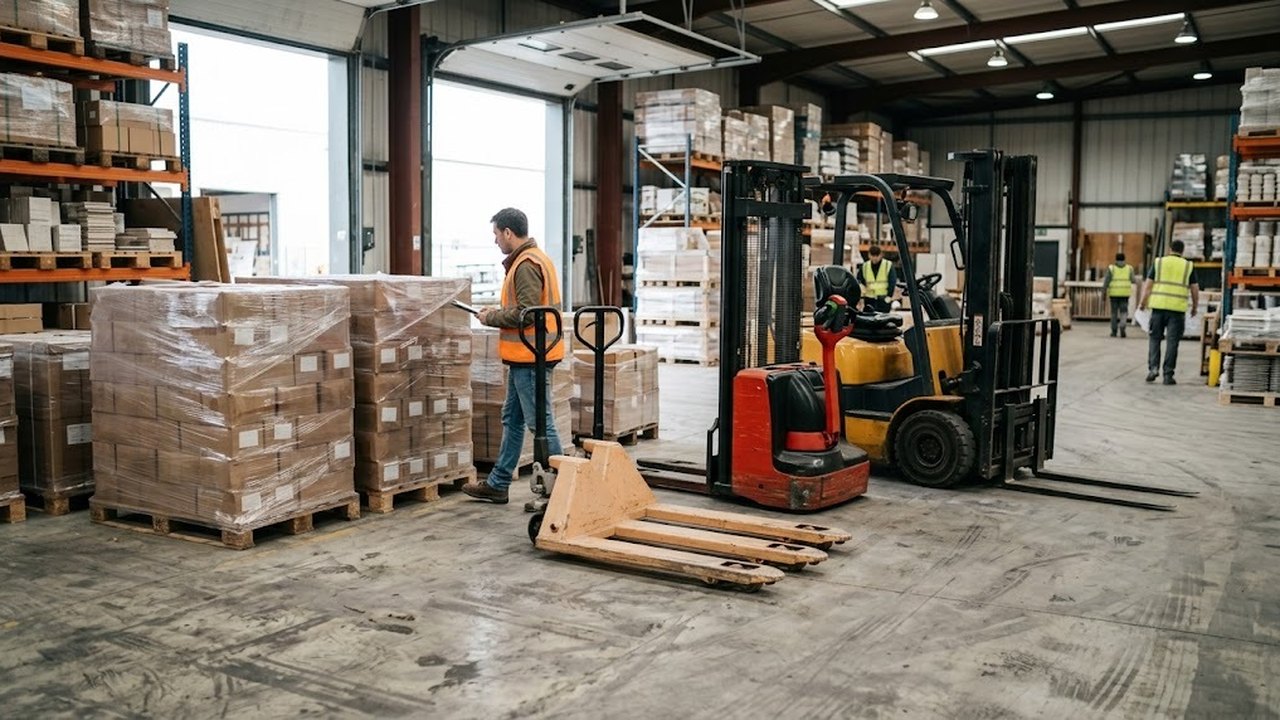

Сравнительная матрица функционала: ручная рохля, самоходная электротележка, поводковый штабелер, ричтрак и вилочный электропогрузчик
Складское подъемно-транспортное оборудование подразделяется на пять базовых классов по типу тягового привода, кинематике подъема и компоновке несущего шасси. Правильное распределение задач между этими машинами исключает простои при приемке и отгрузке товаров. Каждая категория оборудования решает конкретные технологические задачи на складском объекте.
На начальном этапе оснащения логисты часто определяют, что лучше штабелер или рохля для небольшого помещения. Гидравлическая рохля перемещает поддоны исключительно по полу с подъемом вил на высоту до 200 мм. Ее задача сводится к горизонтальной транспортировке. Штабелер оснащен вертикальной грузоподъемной мачтой. Это позволяет обслуживать многоярусные стеллажи до 5.6 метра. Использовать штабелер только для перевозки поддонов на длинные дистанции нерационально из-за невысокой скорости хода.
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
Другой частый вопрос при оснащении высотных комплексов: чем отличается ричтрак от погрузчика в практической эксплуатации? Разница заключается в компоновке и габаритах. Ричтрак оснащен выдвижной мачтой Reach и опорными консолями. Груз втягивается внутрь колесной базы. Благодаря этому машина работает в узких межстеллажных коридорах шириной 2.7–2.9 метра на высоту до 13 метров. Противовесный погрузчик уравновешивает паллет тяжелым чугунным контргрузом сзади. Это увеличивает радиус разворота и требует коридор шириной от 3.5 до 3.8 метра. Зато клиренс 120–150 мм и пневмошины позволяют погрузчику работать на улице и открытых эстакадах.
«При высоте хранения свыше 6 метров ричтрак превосходит классический погрузчик по скорости подъема и экономии полезной площади. Но на уличной рампе и грунтовой площадке ричтрак бессилен из-за клиренса в 30 мм», — отмечают инженеры сервисной службы ИП «Казмеханика».
| Класс складской техники | Высота подъема, м | Грузоподъемность, т | Проход Ast (паллет 800×1200), м | Скорость с грузом, км/ч | Производительность, паллет/смену | Рабочая зона и требования к полам |
|---|---|---|---|---|---|---|
| Ручная гидравлическая рохля | 0.19–0.20 | 2.0–5.0 | 1.8–2.0 | 2.5–3.5 (пешком) | 20–40 | Кузов фуры, зона приемки, ровный бетон или асфальт |
| Самоходная электротележка (Li-ion) | 0.20 | 1.5–2.0 | 2.0–2.2 | 4.5–6.0 | 80–150 | Разгрузка рампы, длинные дистанции цеха, наливной пол |
| Поводковый электроштабелер | 1.6–5.6 | 1.0–2.0 | 2.1–2.4 | 4.0–5.5 | 60–120 | Стеллажи до 3–4 ярусов, ровные промышленные полы |
| Высотный ричтрак | 6.0–13.0 | 1.4–2.5 | 2.7–2.9 | 10.0–14.0 | 250–400+ | Логистические центры класса A/B+, полы по DIN 18202 |
| Вилочный электропогрузчик | 3.0–6.0 | 1.5–5.0 | 3.5–3.8 | 12.0–16.0 | 150–250 | Склад, пандусы, открытые площадки, твердый асфальт |
Технические критерии выбора: интенсивность грузооборота (паллет/смену), рабочая высота ярусов (1,6–13 м), ширина межстеллажного проезда (Ast от 2,1 до 3,8 м)
Для безошибочного подбора парка оборудования логистическая служба детально анализирует три ключевых расчетных параметра складского объекта. В расчет принимаются суточный грузооборот, максимальная высота верхнего яруса стеллажной системы и геометрическая ширина межстеллажных проездов. Грамотный инженерный расчет предотвращает дефицит пропускной способности склада.
Суточный объем грузообработки определяет требуемую степень электрификации привода:
- До 40 паллет за смену: достаточно ручной гидравлической рохли и ручного штабелера с гидроузлом. Физическая нагрузка на оператора остается в пределах санитарных норм.
- От 50 до 120 паллет за смену: применяются поводковые самоходные электроштабелеры и электророхли с литиевыми аккумуляторами. Это исключает ручную накачку гидроцилиндра и повышает скорость обработки вдвое.
- Свыше 200–350 паллет за смену: необходимы машины с местом для оператора. К ним относятся штабелеры с платформой, вилочные погрузчики и ричтраки со скоростью подъема каретки до 0.65 м/с.
Высота ярусов стеллажей напрямую влияет на остаточную грузоподъемность машин. Самоходный штабелер при подъеме на высоту свыше 4.5 метра теряет до 50–60% номинальной грузоподъемности из-за упругого прогиба профилей мачты. Модель с номиналом 1500 кг на верхнем ярусе 5.0 метров безопасно поднимает не более 600 кг. Ричтрак оснащается жесткой трехсекционной мачтой Triplex из легированной стали. Он сохраняет грузоподъемность 1000–1200 кг на высоте 11 метров.
Штабелеры
Весь раздел →
Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг
Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
Ширина межстеллажного коридора Ast рассчитывается по международному стандарту VDI 2198 по формуле:
Ast = Wa + l6 - x + a
В этой формуле параметр Wa означает внешний радиус поворота машины, l6 равен длине поддона, x обозначает расстояние от передней оси до спинки вил, а символ a задает обязательный запас безопасности в 200 мм. Проводя инженерное сравнение штабелера и вилочного погрузчика, специалисты отмечают прямую экономию складской площади. Поводковому штабелеру для разворота с европаллетом требуется коридор шириной 2.2–2.4 метра. Ричтраку достаточно 2.7–2.9 метра. Вилочному погрузчику необходим проезд от 3.5 до 3.8 метра. Сокращение межстеллажных проездов на 1.0–1.2 метра при установке штабелеров увеличивает полезную емкость склада на 25–40% при сохранении прежних габаритов здания.
Подобрать оборудование под вашу задачу
Требования к качеству полов и рабочей зоне: ровность полов (DIN 18202), клиренс техники (30 мм у штабелеров vs 120–150 мм у погрузчиков), работа на улице и в кузове фуры
Конструктивные особенности ходовой части жестко определяют допустимую рабочую зону для каждого типа подъемно-транспортного оборудования. Эксплуатация техники с малым дорожным просветом на неподготовленных поверхностях приводит к аварийным повреждениям шасси, быстрому разрушению полиуретанового контактного слоя роликов и потере устойчивости груза.
Штабелеры и ричтраки имеют жесткую конструкцию шасси без пружинной амортизации с дорожным просветом 25–35 мм. Они оснащаются контактными колесами из полиуретана или вулколлана (Vulkollan). Такие колеса создают точечное давление на пол до 45–55 кг/см². Небольшой порог высотой 15 мм или выбоина в асфальте вызывают жесткий удар по опорным роликам и аварийную блокировку привода.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов
Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016
Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016
Для высотной складской техники действуют нормативы ровности полов по стандарту DIN 18202 (Таблица 3, группа 3):
- Перепад высоты пола для ричтраков с высотой подъема 10–13 метров не должен превышать 2.0 мм на двухметровой контрольной рейке. Уклон основания в 2 мм вызывает боковое отклонение вершины мачты на 80–120 мм, что грозит задеванием стеллажных балок.
- Для поводковых штабелеров с высотой мачты до 4.5 метра допустимый перепад составляет 3.0–4.0 мм на 2 метра.
- Для вилочных погрузчиков допускаются неровности пола до 10–15 мм благодаря упругим шинам.
Вилочный погрузчик оснащен массивным ведущим мостом, шинами суперэластик либо пневматикой и клиренсом 120–150 мм. Погрузчик свободно преодолевает уличный асфальт, ямы, снег и уклоны эстакад до 15–20%.
Внутри кузова фуры решающим фактором выступает собственная масса машины. Ручная рохля весом 70 кг или компактная Li-ion электротележка массой 140 кг свободно въезжают внутрь полуприцепа по аппарели без риска проломить деревянный настил. Вилочный погрузчик весом от 3.5 до 5.0 тонн требует наличия усиленного стального пола кузова и перегрузочного доклевеллера грузоподъемностью от 6 тонн.
Экономический расчет совокупной стоимости владения (TCO на 5 лет в тенге): CAPEX покупки, затраты на АКБ, сервисное ТО, зарплата операторов
При закупке парка складского оборудования оценка только начальной цены приобретения дает искаженную финансовую картину. Полные совокупные затраты предприятия определяет совокупная стоимость владения (Total Cost of Ownership, TCO) за пятилетний период непрерывной эксплуатации. Точный расчет затрат защищает компанию от непредвиденных операционных кассовых разрывов.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,5 т 1,6 м GUS 0516
Штабелер-бочкокантователь гидравлический 0,35 т 1,4 м TOR COT
Штабелер гидравлический 0,4 т 1,5 м TOR PJ4150 облегченный
Используя инженерный выбор складской техники калькулятор, расчет TCO выполняется по формуле:
TCO = CAPEX + ∑ (OPEXэнергия + OPEXсервис + OPEXперсонал)
Ниже представлен экономический расчет TCO на 5 лет в казахстанских тенге (₸) при односменной работе склада (250 смен в год по 8 часов):
| Статья расходов (5 лет) | Ручная рохля 2.5 т | Электророхля Li-ion 1.5 т | Электроштабелер 1.5 т / 4.5 м | Ричтрак 1.6 т / 10 м | Электропогрузчик 2.0 т / 4.5 м |
|---|---|---|---|---|---|
| CAPEX (цена покупки) | 140 000 ₸ | 850 000 ₸ | 3 400 000 ₸ | 18 500 000 ₸ | 11 200 000 ₸ |
| АКБ и электроэнергия | 0 ₸ | 450 000 ₸ | 1 200 000 ₸ | 3 800 000 ₸ | 3 100 000 ₸ |
| Плановое ТО и запчасти | 120 000 ₸ | 600 000 ₸ | 1 500 000 ₸ | 3 200 000 ₸ | 2 900 000 ₸ |
| ФОТ оператора (с налогами) | 15 000 000 ₸ | 16 800 000 ₸ | 18 000 000 ₸ | 25 200 000 ₸ | 22 800 000 ₸ |
| Итого TCO за 5 лет | 15 260 000 ₸ | 18 700 000 ₸ | 24 100 000 ₸ | 50 700 000 ₸ | 40 000 000 ₸ |
| Грузооборот за 5 лет | ~35 000 паллет | ~150 000 паллет | ~130 000 паллет | ~400 000 паллет | ~220 000 паллет |
| Себестоимость обработки паллета | 436 ₸/паллет | 125 ₸/паллет | 185 ₸/паллет | 127 ₸/паллет | 182 ₸/паллет |
Расчет показывает важную экономическую закономерность: стоимость покупки (CAPEX) составляет лишь 15–35% от общих расходов за 5 лет. Основную часть TCO (от 50 до 80%) формирует фонд оплаты труда операторов. Переход с ручной рохли на самоходную литиевую электротележку снижает себестоимость перемещения одной паллеты с 436 до 125 тенге за счет трехкратного роста производительности труда.
Оптимальные конфигурации парка техники для распределительных центров, производств и торговых баз в Республике Казахстан
На основе многолетнего опыта оснащения и технического обслуживания логистических объектов сервисные инженеры ИП «Казмеханика» сформировали типовые комплекты оборудования для предприятий Республики Казахстан. Готовые решения сбалансированы по капитальным затратам, производительности и эксплуатационной надежности в региональном климате.
- Торговая база / оптово-розничный склад (площадь 400–1200 м², стеллажи до 4.5 м):
Оптимальный комплект включает 2 ручные гидравлические тележки грузоподъемностью 2.5 тонны для разгрузки и 1 самоходный электроштабелер грузоподъемностью 1.5 тонны с высотой подъема 4.5 метра на Li-ion аккумуляторе. Бюджет оснащения составляет около 3.7 млн тенге.
Ручные гидравлические штабелеры с раздвижными вилами
Весь раздел →
Арт: 1022060Штабелер гидравлический 2,0 т 1,6 м с раздвижными вилами TOR TYC2016 PRO
478 143 ₸ Под заказ
Арт: 1022061Штабелер гидравлический 1,0 т 2,5 м с раздвижными вилами TOR TYC1025 PRO
468 956 ₸ Под заказ
Арт: 1022383Штабелер гидравлический 1,5 т 2,5 м с раздвижными вилами TOR TYC1525 PRO
597 923 ₸ Под заказ - Распределительный центр класса A/B+ (площадь 4000–12000 м², стеллажи 9–12 м):
Для интенсивного грузопотока зоны четко разделяются. В зоне высотного хранения задействованы 2–3 ричтрака грузоподъемностью 1.6 тонны с мачтой 10–12 метров. Зону разгрузки обслуживают 4–6 самоходных электротележек с платформой для оператора. На уличной рампе работает 1 вилочный электропогрузчик грузоподъемностью 2.5 тонны. Бюджет парка составляет 65–85 млн тенге.
- Производственный цех / металлобаза / строительный терминал:
Для тяжелых грузов и открытых площадок требуются 1–2 вилочных погрузчика грузоподъемностью 3.0–3.5 тонны (дизель или газ-бензин) с клиренсом 140 мм. Внутри цеха поддоны перемещают 2 усиленные гидравлические тележки грузоподъемностью 3.0–5.0 тонн. Бюджет парка составляет 16–28 млн тенге.
- Низкотемпературный холодильный склад (-18...-25 °C):
Для складов заморозки поставляются штабелеры и ричтраки в специальном арктическом исполнении (Cold Store). Оборудование оснащается герметичными разъемами IP65, низкотемпературным гидравлическим маслом ISO VG 15 и необслуживаемыми LiFePO4 аккумуляторами с автоматическим внутренним подогревом.
Вся поставляемая техника ИП «Казмеханика» соответствует нормативам Трудового кодекса РК и Правилам обеспечения промышленной безопасности. Для законной эксплуатации самоходных штабелеров и электротележек операторам достаточно иметь II группу допуска по электробезопасности до 4 кВт и внутреннее распоряжение по предприятию.
