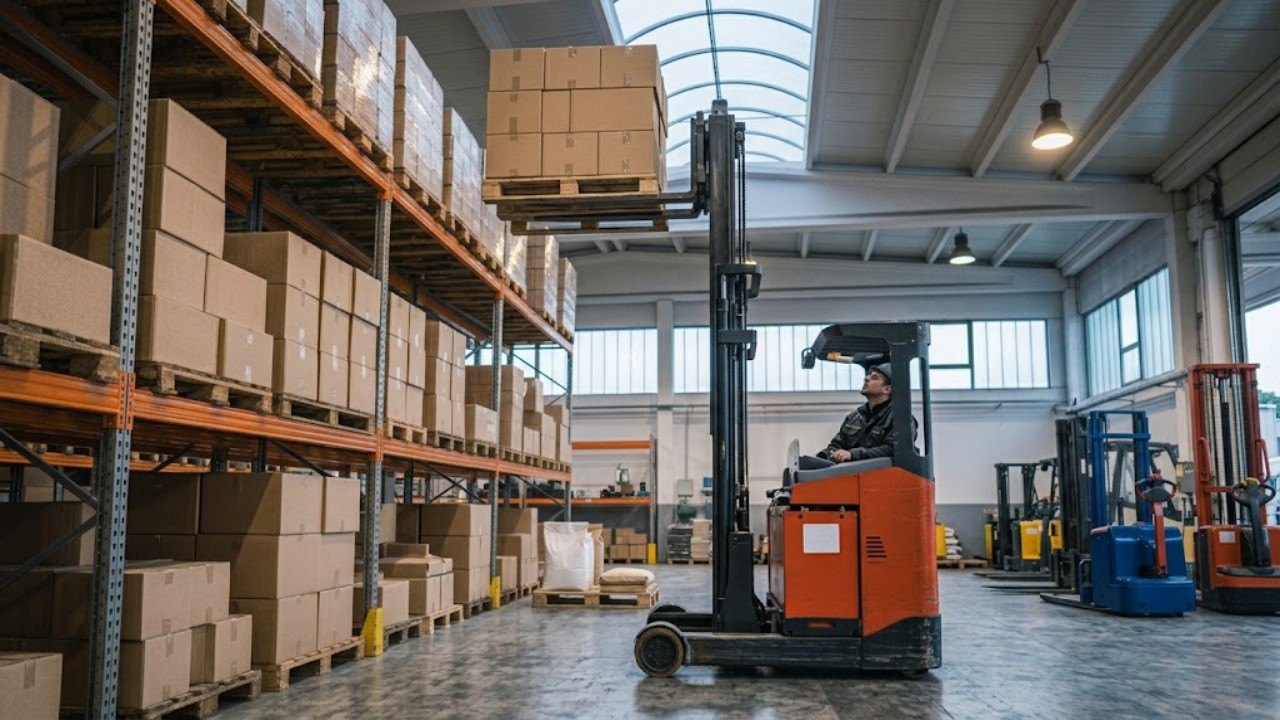

Ричтрак (Reach Truck) представляет собой специализированный тип высотной складской техники с выдвижной мачтовой колонной. Машина объединяет маневренность самоходного штабелера с производительностью тяжелого вилочного погрузчика. Оборудование разработано для плотной стеллажной логистики с шириной прохода 2,6–2,9 метра и высотой складирования до 13 метров.

Применение ричтраков увеличивает коэффициент использования объема склада на 30–40% по сравнению с классическими погрузчиками. Компактное шасси и отсутствие внешнего противовеса делают эту технику стандартом для распределительных центров классов А и А+.

Определение ричтрака (Reach Truck) и принцип выдвижения мачты

Название машины происходит от английского глагола to reach, что переводится как дотягиваться или выдвигать. Главный рабочий орган ричтрака — подъемная мачта, которая горизонтально перемещается вперед за пределы передних опорных колес. Кинематика выдвижения позволяет захватывать поддоны из глубины стеллажной ячейки без лишних маневров шасси.

Ричтраки

Весь раздел →

Технологический цикл обработки грузового места включает четыре последовательных шага:

  1. Подход к стеллажу: оператор позиционирует машину напротив нужной ячейки и поднимает каретку на заданный уровень.
  2. Горизонтальное выдвижение: гидроцилиндр выталкивает мачту или ножничный пантограф вперед для захода вил в просвет поддона.
  3. Отрыв и втягивание: вилы приподнимают груз на 50–100 мм, после чего мачта возвращается назад в пределы колесной базы.
  4. Транспортировка: груз опускается в транспортное положение на высоту 200–300 мм от пола для устойчивого движения по проходу.

На практике применяются две кинематические схемы выдвижения грузоподъемного механизма:

  • Выдвижная мачта (Retractable Mast): мачтовая колонна перемещается по продольным горизонтальным рельсам внутри опорных консолей с помощью гидроцилиндра хода. Данная конструкция обеспечивает максимальную жесткость на высотах от 8 до 13 метров.
  • Пантографный механизм (Pantograph Reach): мачта зафиксирована на раме, а вилы выдвигаются вперед шарнирно-рычажным ножничным механизмом. Схема позволяет обслуживать стеллажные линии двойной глубины (Double-deep).
«При подъеме поддона на высоту свыше 8 метров центр тяжести системы смещается вверх, поэтому втягивание мачты внутрь опорного контура является главным условием статической устойчивости машины».

Главные отличия ричтрака от штабелера и погрузчика

Главное отличие ричтрака от классического штабелера и погрузчика заключается в сочетании высокой плотности складирования и предельной высотности. Вилочный противовесный погрузчик требует широких межстеллажных коридоров свыше 3,5 метра из-за массивного заднего чугунного блока. Самоходный штабелер компактен, но ограничен высотой подъема 5,5 метра и низкой скоростью гидравлики.

Сравнение технических характеристик трех типов складской техники:

ПараметрЭлектрический вилочный погрузчикСамоходный электрический штабелерСкладской ричтрак (Reach Truck)
Высота подъема вил3,0–6,0 м1,6–5,5 мдо 12,5–13,0 м
Ширина рабочего прохода (Ast, паллет 800×1200)3,5–4,2 м2,2–2,5 м2,6–2,9 м
Скорость подъема груза0,30–0,45 м/с0,10–0,20 м/сдо 0,55–0,65 м/с
Скорость движения с грузом12–18 км/ч4,5–6,0 км/ч10–14 км/ч
Положение оператораСидя по ходу движенияПеший оператор / откидная площадкаСидя / стоя боком к направлению движения
Остаточная грузоподъемность на 8+ мНе применимоНе применимо800–1200 кг (при номинале 1600–2000 кг)
Требования к качеству половСредние (промышленные полы, асфальт)Умеренные (бетонные полы без выбоин)Высокие (DIN 18202, перепад до 2 мм на 2 м)

Ричтрак занимает промежуточную нишу между универсальными погрузчиками и узкопроходными штабелерами типа VNA (Man-up / Man-down). При этом ричтрак не требует дорогостоящих индуктивных направляющих или рельсовых направляющих в полу.

Узкопроходные штабелеры

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Конструктивные узлы: мачты Triplex, опорные консоли и каретка

Конструкция ричтрака разработана для стабильного удержания тяжелого груза на большой высоте при минимальной массе шасси. Отказ от классического чугунного противовеса компенсируется геометрией опорных консолей и аккумулятором массой от 800 до 1500 кг. Узлы машины воспринимают переменные изгибающие и динамические нагрузки при подъеме и торможении.

Базовые компоненты и механизмы ричтрака:

  • Многосекционные мачты (Triplex): трехсекционная телескопическая мачта со свободным ходом каретки (Full Free Lift) поднимает груз до 13 метров. Профили изготавливаются из конструкционной легированной стали высокой жесткости для минимизации упругой деформации.
  • Опорные консоли и колесный контур: передние консоли оснащены сдвоенными полиуретановыми роликами Vulkollan. Они выдерживают удельное давление до 45 кг/см² и удерживают геометрию опорного многоугольника.
  • Каретка бокового смещения (Side Shift): встроенный сайдшифтер сдвигает вилы влево и вправо на ±100 мм для точной центровки паллета относительно стеллажных стоек без подруливания колесами.
  • Механизм наклона (Tilt): наклон вил (Fork Tilt) на угол от -2° до +4° или наклон мачты (Mast Tilt) компенсирует прогиб металлоконструкций под массой поддона.

Электропитание обеспечивают свинцово-кислотные (PzS) или литий-ионные (Li-ion) тяговые батареи напряжением 48 В. Асинхронные трехфазные электродвигатели переменного тока (AC) исключают износ щеточных узлов и поддерживают рекуперативное торможение.

Безопасность и эргономика оператора при высотных операциях

Управление грузом массой свыше одной тонны на уровне 10–12 метров требует точных вспомогательных систем контроля. На верхних ярусах стеллажей угол обзора с пола критически сужается, а погрешность позиционирования в 10 мм способна повредить стеллажную стойку. Производители внедряют комплекс цифровых и механических защитных решений.

Ричтраки

Весь раздел →

Системы безопасности и помощи водителю включают:

  • Камера на вилах и дисплей в кабине: компактная видеокамера передает цветное изображение на монитор у рулевой колонки. Оператор четко видит заход вил в пазы поддона на 12-метровой высоте.
  • Преселектор высоты подъема: автоматика останавливает вилы точно на уровне требуемой стеллажной балки по заранее запрограммированным координатам.
  • Защитная крыша кабины (стандарты FOPS/ROPS): прочная стальная решетка с наклонными профилями или бронированным поликарбонатом защищает оператора от падающих предметов без перекрытия вертикального обзора.
  • Активное демпфирование мачты (Active Mast Damping): гидравлические клапаны и датчики ускорения автоматически гасят колебания мачты при резкой остановке подъема или выдвижения каретки.

Рабочее место ориентировано боком к направлению движения. Такое положение защищает шейный отдел оператора от перегрузок при частой смене направления движения вперед и назад по узкому проходу.

Требования к промышленным полам по DIN 18202 и межстеллажным проходам

Эксплуатация ричтрака требует жестких допусков по плоскостности и несущей способности бетонного основания. При высоте подъема 12 метров малейший уклон пола в 2 мм у основания приводит к отклонению верхушки мачты на 80–120 мм. Это создает риск задевания соседних ярусов стеллажной системы.

Ричтраки

Весь раздел →

Нормативы и правила подготовки складской зоны:

  • Стандарт ровности DIN 18202 (Таблица 3, Группа 4): допустимый просвет под двухметровой контрольной рейкой не должен превышать 2,0 мм. Перепады высот на стыках плит не могут превышать 1,0 мм.
  • Упрочнение поверхности: нанесение топпинговых смесей с корундовым наполнителем либо полимерных полиуретановых покрытий для предотвращения истирания и образования бетонной пыли.
  • Ширина рабочего прохода (Ast): расчет ведется по формуле Ast = Wa + l6 - x + a (где Wa задает внешний радиус поворота, l6 означает длину вил с поддоном, x указывает вынос передней оси, a определяет технологический запас безопасности не менее 200 мм). Для европаллет 800×1200 мм требуемый коридор составляет от 2650 до 2850 мм.
  • Температурный режим: для работы в низкотемпературных холодильных складах (-25...-30 °C) техника оснащается морозостойкими гидравлическими жидкостями, подогревом кабины (Cold Store Cab) и силиконовой изоляцией электропроводки.

Соблюдение строительных допусков и регламентов обслуживания техники гарантирует безаварийную эксплуатацию высотного склада и проектную скорость обработки грузопотока.
