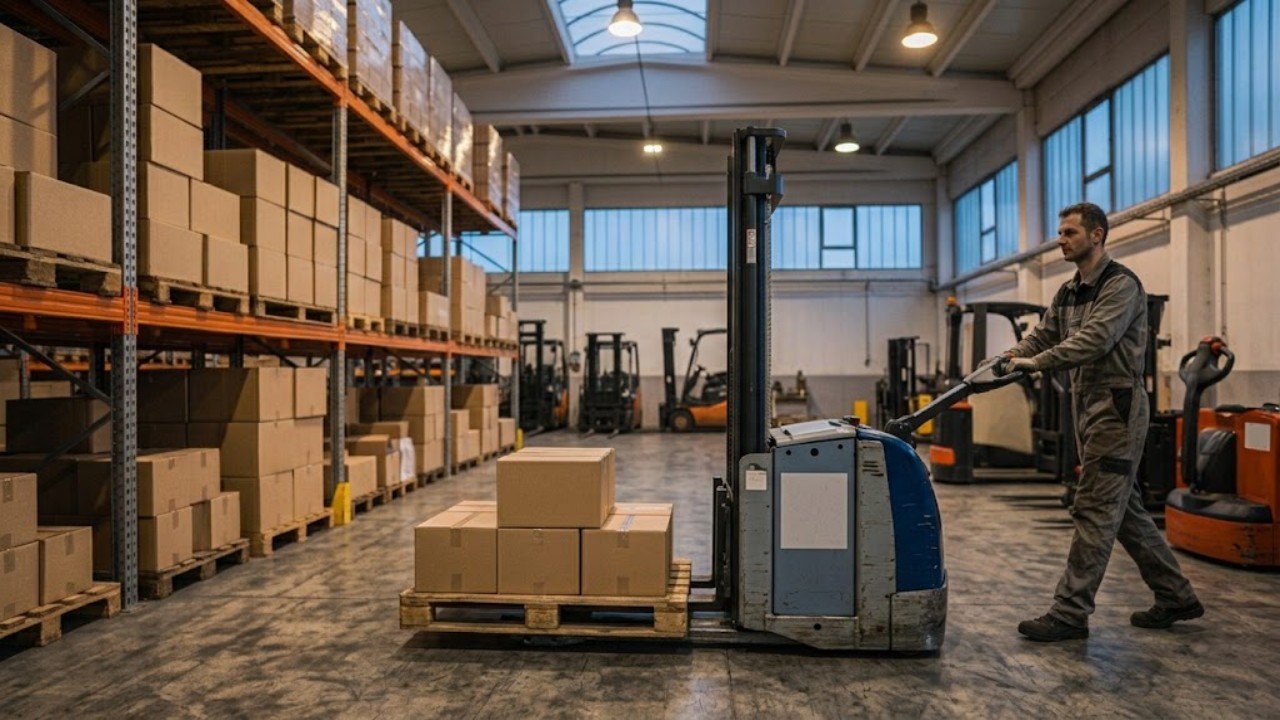

Внутрискладская логистика с высокой плотностью хранения требует маневренной грузоподъемной техники. В стесненных проездах шириной менее 2,5 метров стандартные погрузчики теряют подвижность. Основной объем работ здесь выполняет поводковый штабелер грузоподъемностью до 2,0 тонн. Оператор перемещается пешком рядом с машиной, поэтому ее также называют пешеходный штабелер. Это удобно. Компактное шасси без кабины снижает капитальные затраты предприятия на оснащение логистического комплекса.
Конструкция пешеходного сопровождаемого штабелера и функции рукояти управления
Компоновка оборудования подчинена строгим требованиям устойчивости и минимальных габаритов. Основу конструкции составляет стальное сварное шасси с низким центром тяжести. В передней части размещены жесткие опорные консоли с грузовыми роликами, на которые опирается подъемная мачта. Задний отсек вмещает тяговый электродвигатель, компактную гидростанцию, микропроцессорный блок управления и аккумуляторную батарею. Такое разделение массы гарантирует стабильность при подъеме поддонов на высоту до 5,6 метров.
Главным элементом контроля служит длинный поворотный румпель. И штабелер с поворотной рукоятью передает физическое усилие оператора на ведущее мотор-колесо через надежную тягу или электрический сервопривод EPS. На эргономичной рукояти смонтированы базовые узлы управления:
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
- Двусторонние клавиши акселератора («бабочки») на бесконтактных датчиках Холла для регулировки скорости движения вперед и назад.
- Кнопки пропорционального подъема и опускания вил, управляющие оборотами электронасоса гидростанции и клапаном сброса.
- Клавиша включения медленного режима («черепаший ход») для высокоточного маневрирования в стесненном пространстве.
- Кнопка звукового сигнального устройства для оповещения персонала в слепых зонах и на пересечениях проездов.
- Выпуклая клавиша аварийного реверса на торце головки для защиты человека от прижатия корпусом машины.
«Длинное плечо румпеля задает безопасную дистанцию между оператором и корпусом машины при разгоне и торможении, исключая случайный контакт с металлическими деталями шасси», — отмечают инженеры технической службы ИП «Казмеханика».
На верхней панели шасси расположен жидкокристаллический дисплей со счетчиком моточасов и индикатором уровня заряда. Защитный экран мачты из ударопрочного поликарбоната или стальной сетки предохраняет человека от падения груза. При этом сохраняется отличный обзор рабочей зоны вил.
Габариты и маневренность: расчет радиуса Wa и прохода Ast
Маневренность техники в межстеллажных пролетах рассчитывается по нормам стандарта VDI 2198. Главным геометрическим параметром выступает радиус разворота Wa, который для поводковых моделей составляет 1350–1450 мм. На основе этой величины вычисляется ширина рабочего коридора Ast для обработки паллет под прямым углом. Для стандартного европоддона 800×1200 мм требуемый проход Ast составляет 2100–2300 мм. Это на 500 мм компактнее проезда для техники с платформой оператора.
Ширина рабочего прохода для штабелирования поддонов под прямым углом 90° обозначается как Ast (Working Aisle Width). Расчетная формула учитывает габариты поддона и запас безопасности:
Ast = Wa + R + a
Штабелеры
Весь раздел →
Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг
Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
Здесь величина R = sqrt((l6 - x)^2 + (b12 / 2)^2) определяет радиус траектории задней части груза. Параметр l6 обозначает длину паллеты (1200 мм), x равен расстоянию от оси роликов до спинки вил (600 мм), а b12 задает ширину поддона (800 мм). Константа a представляет собой нормативный технологический зазор безопасности, равный 200 мм (по 100 мм с каждой стороны прохода).
И сопровождаемый штабелер позволяет сократить межстеллажные проезды при проектировании склада. А полезная емкость хранения объекта вырастает на 15–20% без расширения площади капитального строения. Экономия очевидна.
| Грузоподъемность, т | Высота подъема мачты, м | Радиус разворота Wa, мм | Длина до спинки вил l2, мм | Ширина коридора Ast (EUR), мм | Собственная масса, кг |
|---|---|---|---|---|---|
| 1,2 | 2,5–3,5 (двухсекционная) | 1365 | 560 | 2140 | 580 |
| 1,5 | 3,0–4,5 (дуплекс / триплекс) | 1415 | 610 | 2210 | 710 |
| 1,6 | 3,5–5,0 (триплекс с FC) | 1430 | 635 | 2250 | 820 |
| 2,0 | 4,0–5,6 (усиленная мачта) | 1485 | 690 | 2320 | 980 |
При этом расчет прохода подтверждает высокую маневренность оборудования в узких зонах складирования.
Подобрать оборудование под вашу задачу
Системы защиты оператора: аварийный реверс, защита ног, черепаший ход
Безопасность сопровождающего рабочего заложена в конструкцию всех подвижных узлов машины. При маневрировании в тупиковых коридорах человек находится в непосредственной близости от стеллажных стоек. Комплекс активных датчиков и механических упоров полностью исключает риск травмирования или наезда на ноги. Защитные контуры срабатывают автоматически при любых нештатных действиях оператора или внезапной потере управления на наклонной рампе.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов
Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016
Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016
Инженерная защита оператора включает следующие элементы:
- Аварийный реверс (belly button). Крупная красная кнопка на торце румпеля срабатывает от легкого нажатия телом. Контроллер мгновенно меняет вращение мотор-колеса на противоположное. Машина отъезжает от человека на 250–300 мм и автоматически встает на тормоз.
- Электромагнитный стояночный тормоз. Узел нормально-замкнутого типа размыкается только при подаче тока на катушку. Если оператор отпускает румпель, пружина переводит рукоять в вертикальное положение. Тормоз немедленно блокирует ведущее колесо. Машина надежно фиксируется даже на наклонной рампе.
- Режим движения с вертикальным румпелем (Tiller Upright Drive). При нажатии кнопки «черепаха» штабелер медленно едет при вертикальном положении рукояти. Это позволяет ювелирно позиционировать груз внутри кузова грузовика или узкого контейнера.
- Защитная стальная юбка шасси. Дорожный просвет корпуса по внешнему периметру снижен до 25–30 мм. Низкий стальной кожух полностью исключает попадание обуви оператора под ведущее или опорные колеса при случайном сближении.
- Автоматическое ограничение скорости. При подъеме каретки вил на высоту более 500 мм датчик положения мачты подает сигнал на контроллер. Скорость горизонтального хода автоматически снижается с 5,0 км/ч до безопасных 1,5–2,0 км/ч. Это предотвращает опрокидывание техники от боковых инерционных нагрузок.
В соответствии с Правилами обеспечения промышленной безопасности Республики Казахстан к управлению самоходной техникой допускаются лица, прошедшие инструктаж и имеющие допуск по электробезопасности не ниже II группы.
Энерговооруженность: свинцово-кислотные vs быстросъемные Li-ion аккумуляторы
Выбор тяговой аккумуляторной батареи определяет сменную производительность и график зарядки техники. Современный поводковый электроштабелер оснащается свинцово-кислотными блоками с жидким электролитом либо литий-железо-фосфатными элементами LiFePO4 напряжением 24V. Тяжелые свинцовые батареи работают как дополнительный противовес машины. Но литиевые аккумуляторы обеспечивают быстрый заряд без обустройства специальной вентилируемой зарядной комнаты на складе.
| Технический критерий | Свинцово-кислотная АКБ (PzS / AGM) | Литий-ионная АКБ (LiFePO4) |
|---|---|---|
| Ресурс до падения емкости ниже 80% | 1000–1200 циклов заряда | 3000–4000 циклов заряда |
| Время полного заряда | 8–10 часов + 2 часа остывания | 1,5–2,0 часа (током до 0,5C) |
| Промежуточный заряд (opportunity charge) | Запрещен (разрушает пластины) | Разрешен (в обеденные перерывы) |
| Масса батарейного блока | 120–180 кг (часть противовеса) | 20–35 кг (быстросъемный картридж) |
| Требования к помещению зарядки | Зарядная с вытяжкой (водород) | Стандартная бытовая розетка 220V |
| Регламентное обслуживание | Долив дистиллята, замер плотности | Полностью необслуживаемая (BMS) |
Свинцово-кислотные батареи обладают внушительной массой. Их вес конструкторы используют для разгрузки опорных роликов при подъеме тяжелых поддонов. Но необходимость длительной зарядки требует обустройства отдельного зарядного помещения с мощной вентиляцией.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,5 т 1,6 м GUS 0516
Штабелер-бочкокантователь гидравлический 0,35 т 1,4 м TOR COT
Штабелер гидравлический 0,4 т 1,5 м TOR PJ4150 облегченный
Быстросъемный литиевый аккумулятор формата чемодана весит всего 25 кг. И рабочий меняет севший блок на заряженный за одну минуту без кран-балки. Это быстро. Поэтому при наличии двух сменных модулей штабелер готов к непрерывной эксплуатации 24/7. Встроенная электронная плата BMS непрерывно контролирует баланс ячеек.
Ограничения дистанции перемещения груза и рекомендации по эксплуатации
Пешеходный формат управления накладывает жесткие ограничения на плечо транспортировки грузов. Скорость движения оператора шагом составляет около 4,0–4,5 км/ч. При дистанции свыше 50 метров за один цикл перемещения рабочий быстро утомляется. За смену непрерывных длинных перегонов человек проходит свыше 12 километров. Поэтому для трасс длиннее 50 метров логисты выбирают технику с платформой оператора.
Но на плече до 50 метров поводковые машины показывают максимальную рентабельность. Они незаменимы при разгрузке фур на пандусе и подаче поддонов на первый-второй ярусы стеллажей.
Для надежной безаварийной эксплуатации оборудования в климатических условиях Казахстана сервисная служба рекомендует соблюдать регламентные правила:
- Контроль ровности полов. Перепад высот полотна в зоне работы штабелера не должен превышать 2 мм на 2 погонных метра (стандарт DIN 18202). При переезде через деформационные швы и пороги следует сбрасывать скорость до минимума.
- Зимняя эксплуатация. В неотапливаемых ангарах и на открытых рампах при отрицательных температурах (до -25 °C) необходимо применять гидравлические масла малой вязкости класса ISO VG 15 или ISO VG 22. Свинцовые АКБ при морозе теряют до 40% полезной емкости, поэтому литиевые батареи с подогревом ячеек предпочтительнее.
- Регламент ТО. Каждые 250 моточасов выполняется шприцевание подшипников поворотных опор, контроль натяжения грузовых пластинчатых цепей Fleyer и проверка остаточной толщины полиуретанового контактного слоя ведущего колеса.
- Укладка груза. Центр тяжести паллеты должен строго соответствовать расстоянию 600 мм от спинки вил. Смещение груза вперед влечет резкое падение остаточной грузоподъемности на высотах свыше 3 метров.
И грамотный подбор оборудования по параметрам Wa и Ast гарантирует высокую скорость грузообработки и полную безопасность персонала.
