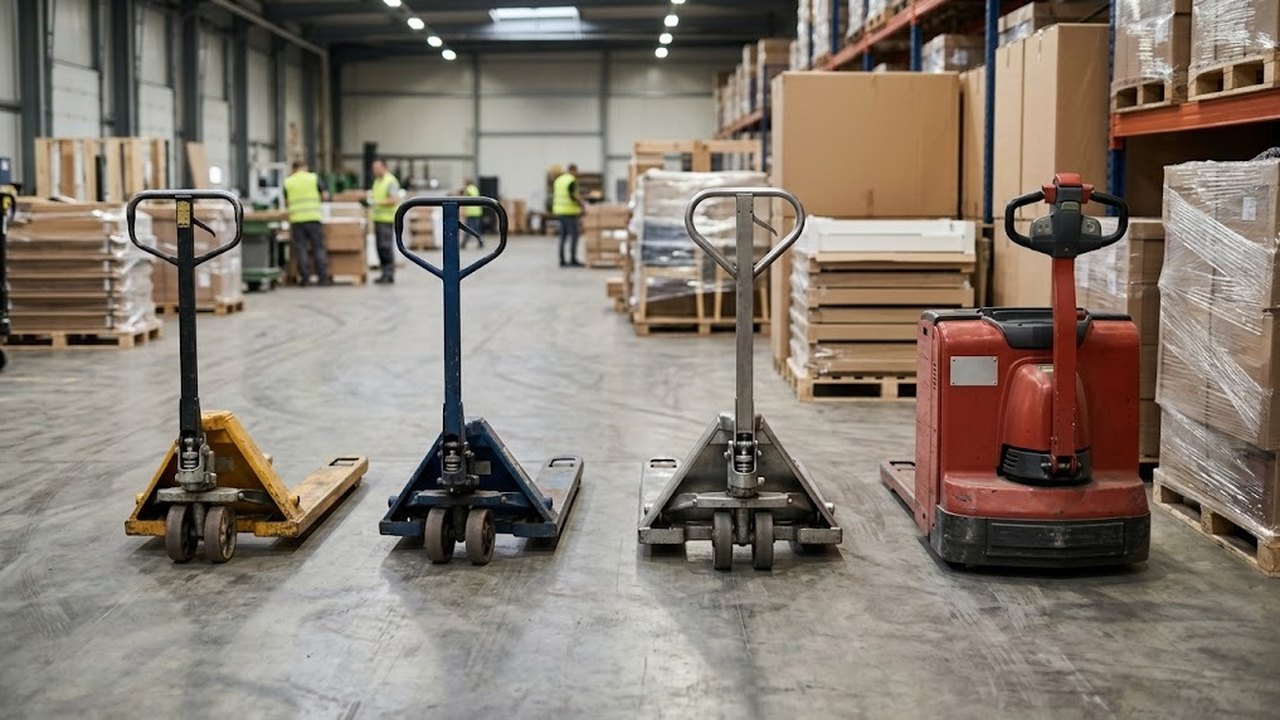

Ручная гидравлическая тележка служит базовым средством напольной логистики на складских терминалах и в торговых залах. Для безошибочного оснащения объекта логисты анализируют, какие бывают рохли и по каким параметрам они различаются. Инженерная классификация гидравлических тележек учитывает грузоподъемность, геометрию вил, высоту подхвата и дополнительные опции. Подбирая надежные рохли для склада виды которых перекрывают любые технологические сценарии, предприятие оптимизирует эксплуатационные расходы. Ниже рассмотрены основные типы рохлей и параметры их выбора.
Базовая классификация по грузоподъемности: легкие (1.0–1.5 т), стандартные (2.0–2.5 т), усиленные и сверхтяжелые (3.0–5.0 т)
Номинальная грузоподъемность определяет толщину стали несущей рамы, диаметр поршневого штока и гидравлический объем насосного узла. Превышение расчетной нагрузки приводит к деформации рычагов каретки и выдавливанию полиуретановых манжет гидроузла. По предельной массе перемещаемого груза технику делят на три базовые эксплуатационные категории.
Легкие модификации (1.0–1.5 тонны). Машины этой группы весят от 50 до 65 кг. Их рама сваривается из листового металла толщиной 2,5–3,0 мм. Гидравлический узел рассчитан на рабочее давление до 120–140 бар. Такие тележки применяются в супермаркетах и на фармацевтических складах для работы с легкими грузами или полупаллетами. Небольшая масса конструкции снижает физическую нагрузку на оператора при частых перемещениях.
Штабелеры
Весь раздел →

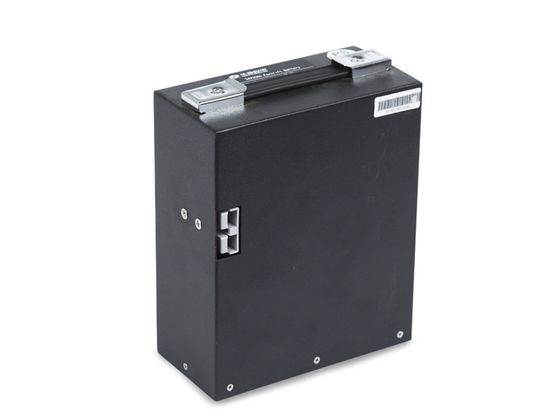

Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)

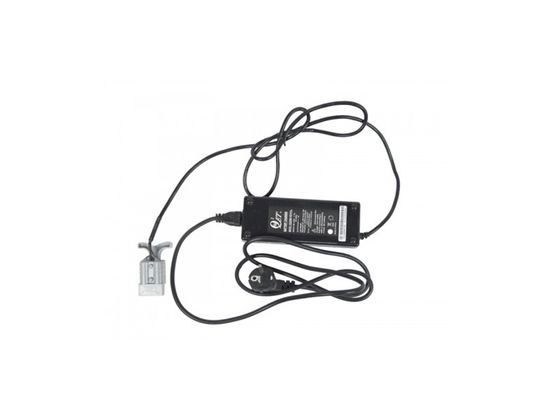

Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
Стандартные модели (2.0–2.5 тонны). Данный весовой диапазон покрывает более 80% задач оптовых баз и распределительных комплексов. Рама штампуется из стали толщиной 3,5–4,0 мм с внутренними ребрами жесткости. На технику устанавливается цельнолитой оцинкованный гидроузел типа AC или сварной разборный узел DF/BF со штоком диаметром 30–35 мм. Конструкция рассчитана на работу с европаллетами весом до 2500 кг.
Усиленные и сверхтяжелые тележки (3.0–5.0 тонн). Специфический класс оборудования для металлургических производств и заводов ЖБИ. Толщина металла рамы составляет 5,0–6,0 мм. Несущий узел усиливается продольными накладками и косынками в зоне пятки вил. Гидравлический блок оснащается поршнем диаметром 45–50 мм. Предохранительный клапан настроен на сброс давления свыше 220–250 бар. Тележки оснащаются сдвоенными чугунными роликами с полиуретановым контактным слоем.
| Класс грузоподъемности | Толщина стали рамы | Диаметр штока гидроузла | Собственная масса | Тяговое усилие при старте | Типовая область эксплуатации |
|---|---|---|---|---|---|
| Легкие (1000–1500 кг) | 2,5–3,0 мм | 25–28 мм | 52–65 кг | 120–160 Н | Ритейл, текстильные фабрики, аптечные склады |
| Стандартные (2000–2500 кг) | 3,5–4,0 мм | 30–35 мм | 68–82 кг | 200–260 Н | Логистические терминалы, оптовые базы, производство |
| Усиленные (3000 кг) | 4,5–5,0 мм | 35–40 мм | 95–115 кг | 310–380 Н | Строительные базы, станочные цеха, типографии |
| Сверхтяжелые (5000 кг) | 5,0–6,0 мм | 45–50 мм | 135–160 кг | 500–650 Н | Металлобазы, заводы тяжелого машиностроения, порты |
Оценивая виды рохли по грузоподъемности, сервисные инженеры рекомендуют закладывать запас прочности не менее 15–20% от массы типового поддона для компенсации динамических толчков при проезде деформационных швов пола.
Разделение по геометрии вил: стандартные (1150 мм), коротковильные (800 мм для тесных кузовов фур), длинновильные (1500–2000 мм для двух паллет)
Габариты вилочного полотна определяют совместимость тележки с поддонами разных стандартов и влияют на ширину рабочего прохода Ast. Стандартная ширина вил составляет 550 мм, а внешнее расстояние между клыками варьируется от 450 до 685 мм. По длине рабочей части выделяют три основных типоразмера.
Стандартные вилы (1150 мм). Эта геометрия оптимальна для продольного подхвата европаллет 1200х800 мм и финских поддонов 1200х1200 мм. Длина 1150 мм оставляет технологический запас в 50 мм, предотвращая попадание подвилочных роликов на нижнюю замыкающую доску паллеты при выкатывании тележки.
Штабелеры
Весь раздел →

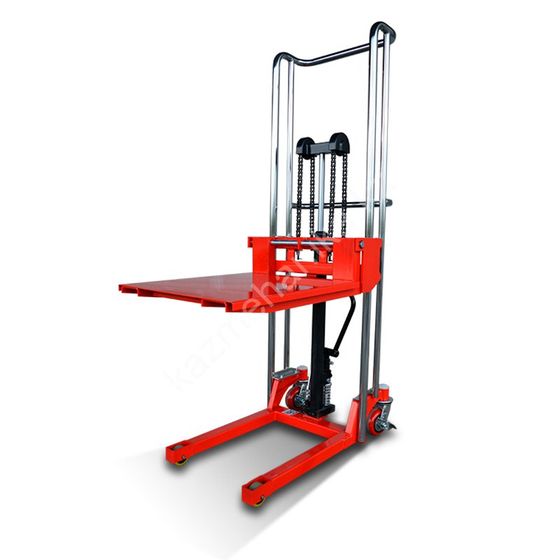

Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг

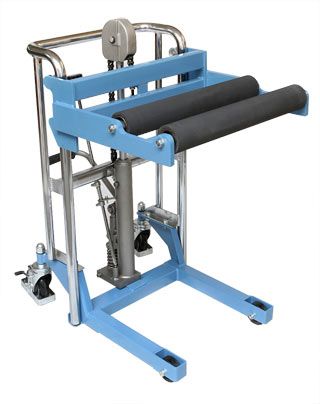

Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
Коротковильные модели (800–900 мм). Предназначены для работы в условиях дефицита пространства. Радиус разворота Wa составляет 1150–1250 мм против 1420–1500 мм у стандартных версий. Короткие вилы обеспечивают поперечный подхват европаллет и позволяют свободно маневрировать внутри автофургонов и грузовых лифтов при плотной расстановке грузов.
Длинновильные тележки (1500–2000 мм и более). Применяются для одновременной транспортировки двух европаллет либо перемещения негабаритных грузов: листового проката, сэндвич-панелей и длинномерных воздуховодов. Длина вил может составлять 1500, 1800, 2000 и 2500 мм.
«При эксплуатации длинновильных тележек необходимо строго контролировать центр тяжести груза. При стандартном вылете 600 мм грузоподъемность сохраняется полностью. Если груз смещается к концам вил на 900–1200 мм, на поворотные тяги и шток гидроузла действует увеличенный рычаг. В этом случае допустимая нагрузка снижается на 30–40% во избежание остаточной деформации рамы», — напоминают эксперты ИП «Казмеханика».
Широковильные тележки с расстоянием между вилами 685 мм используются для захвата широких американских паллет и нестандартных производственных контейнеров.
Подобрать оборудование под вашу задачу
Низкопрофильные тележки (высота подхвата 35–51 мм) для американских и нестандартных одноразовых поддонов
Стандартная гидравлическая рохля в опущенном состоянии имеет высоту вил 75–85 мм. Однако многие импортные грузы прибывают на поддонах с заниженным дорожным просветом, куда стандартный клык не входит по высоте. Для таких сценариев разработаны низкопрофильные модификации Low Profile.
По высоте подхвата низкопрофильные тележки разделяются на следующие категории:
Штабелеры
Весь раздел →

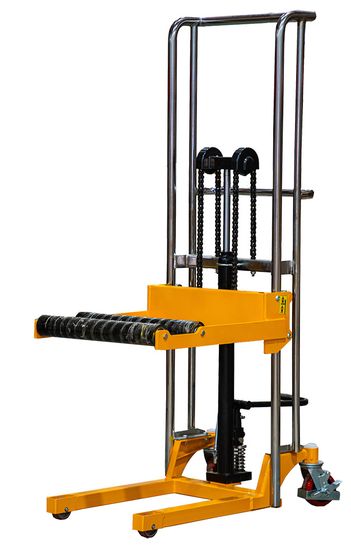

Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов

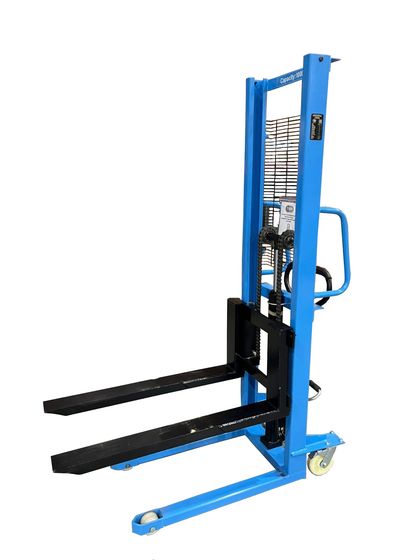

Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016

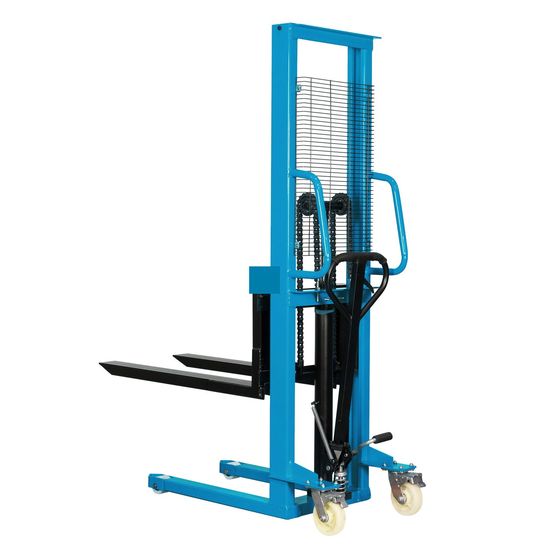

Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016
- Сверхнизкий профиль (35 мм). Предназначен для работы с прессованными поддонами из древесной стружки, плоскими сэндвич-паллетами и технологическим оборудованием на низких монтажных полозьях.
- Низкий профиль (51–55 мм). Оптимален для американских четырехзаходных паллет стандарта GMA (1219х1016 мм) и азиатских поддонов (1100х1100 мм) с высотой окна 55–60 мм.
- Полунизкий профиль (65 мм). Универсальный формат для работы с облегченными одноразовыми поддонами из тонкой тарной доски.
Конструкция низкопрофильной тележки имеет специфические особенности. Для снижения высоты подхвата инженеры используют цельнокованые вилы из высокопрочной стали и стальные микроролики диаметром 34–50 мм. Из-за уменьшенного дорожного просвета такая техника требовательна к качеству покрытия: эксплуатация допускается только на обеспыленных наливных или шлифованных бетонных полах без выбоин и перепадов.
Перед внедрением низкопрофильной тележки инженеры рекомендуют выполнить четырехшаговую проверку тары:
- Замерить минимальную высоту окна поддона в ненагруженном и нагруженном состоянии.
- Проверить наличие нижних досок настила, способных заблокировать проход роликов.
- Оценить прочность древесины или композита паллеты при опирании на ролики малого диаметра.
- Убедиться в отсутствии выступающих гвоздей и дефектов в зоне ввода вил.
Специализированные модификации: с встроенными весами, ножничным подъемом (до 800 мм), оцинкованные/нержавеющие (Inox) для пищепрома
Для узких технологических процессов стандартного функционала тележки бывает недостаточно. В условиях строгих санитарных требований, регулярного весового учета или подъема паллет на уровень рабочей зоны применяются специализированные модификации гидравлического транспорта.
Тележки со встроенными весами. Оснащаются тензометрической системой, встроенной непосредственно в полотно вил. Четыре герметичных датчика с защитой IP67/IP68 передают данные на цифровой терминал, расположенный на спинке тележки. Погрешность измерений составляет не более 0,1% при шаге шкалы 0,5 кг. Терминал поддерживает функции тарирования, подсчета суммарного веса и может оснащаться чекопечатающим принтером для ускорения входного контроля на складах ответственного хранения.
Рохли с ножничным подъемом (High Lift). Сочетают возможности транспортировочной тележки и подъемного стола. С помощью телескопического гидроцилиндра и Х-образной системы рычагов вилы поднимаются на высоту до 800–850 мм. Оборудование применяется на конвейерах и в фасовочных цехах. При высоте подъема более 400 мм боковые опорные стойки автоматически упираются в пол, блокируя колеса и предотвращая опрокидывание.
Штабелеры
Весь раздел →

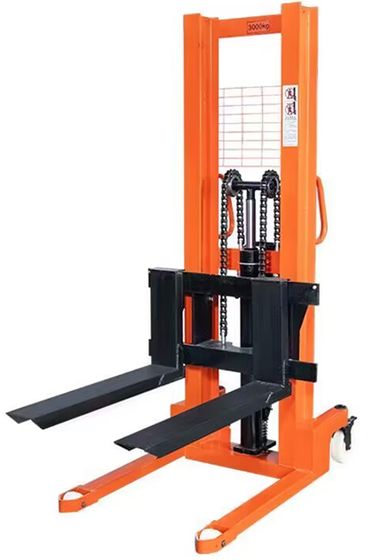

Штабелер гидравлический 0,5 т 1,6 м GUS 0516

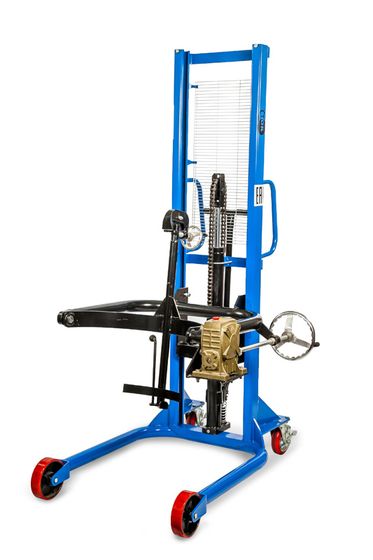

Штабелер-бочкокантователь гидравлический 0,35 т 1,4 м TOR COT

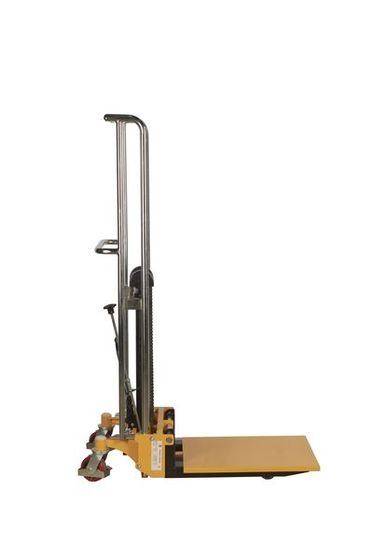

Штабелер гидравлический 0,4 т 1,5 м TOR PJ4150 облегченный
Оцинкованные и нержавеющие тележки (Inox). Созданы для эксплуатации в условиях высокой влажности и контакта с агрессивными химическими веществами:
- Горячее цинкование (Galvanized). Рама и тяги защищены слоем цинка, нанесенным термодиффузионным методом. Модели применяются в неотапливаемых складах, портах и холодильных камерах с влажностью до 95%.
- Нержавеющая сталь (Inox AISI 304 / 316). Каркас, оси, румпель и гидроцилиндр изготавливаются из аустенитной хромоникелевой стали. В гидросистеме используется синтетическое пищевое масло стандарта NSF H1. Такие тележки выдерживают санитарную мойку горячим паром, дезинфекцию кислотами и хлорсодержащими растворами на рыбоперерабатывающих комбинатах и фармацевтических линиях.
Также выпускаются тележки с наклонными вилами для перевозки цилиндрических рулонов бумаги и бухт кабеля, а также четырехходовые модели с поперечным перемещением для узких проходов.
Сводная матрица подбора типа гидравлической тележки под отраслевую специфику предприятия
Выбор оптимальной модификации рохли базируется на комплексном анализе параметров перемещаемого груза, санитарных норм предприятия и состояния напольного покрытия. Ниже представлена сводная матрица для подбора оборудования под типовые складские и производственные задачи.
| Специфика объекта / Отрасль | Рекомендуемый тип тележки | Длина и профиль вил | Материал колес и роликов | Ключевой фактор выбора |
|---|---|---|---|---|
| Распределительный центр FMCG, сухой склад | Стандартная гидравлическая (2,0–2,5 т) | 1150 мм, стандартный клиренс 85 мм | Полиуретан (PU) на чугунном ободе | Высокая износостойкость на бетонных топпинговых полах |
| Разгрузка автофургонов, экспедиция | Коротковильная компактная (1,5–2,0 т) | 800–900 мм, стандартный профиль | Резина (рулевое) / Полиуретан (ролики) | Минимальный радиус разворота внутри кузова фуры |
| Мясокомбинаты, рыбозаводы, фармация | Нержавеющая сталь Inox AISI 304 / 316 | 1150 мм, герметичный гидроузел | Нейлон (Polyamide) белый | Устойчивость к солям, кислотам и санитарной обработке |
| Участок входного контроля и логистика 3PL | Тележка со встроенными весами (2,0 т) | 1150 мм, тензодатчики IP68 | Полиуретан (PU) | Экономия времени за счет взвешивания в процессе движения |
| Импортные товары на поддонах США / Азии | Низкопрофильная тележка (1,0–1,5 т) | 1150 мм, высота подхвата 35–51 мм | Сталь или жесткий полиуретан | Проходимость в заниженные окна импортных поддонов |
| Сборочные цеха, сортировка, полиграфия | Ножничный подъем High Lift (1,0–1,5 т) | 1150 мм, подъем до 800 мм | Полиуретан с боковыми стопорами | Регулировка рабочей высоты для снижения утомляемости |
| Металлобазы, камнеобработка, заводы ЖБИ | Сверхтяжелая усиленная (3,0–5,0 т) | 1150–1500 мм, усиленная рама 5–6 мм | Сдвоенные стальные / PU ролики | Запас прочности гидроузла под экстремальными нагрузками |
Точный подбор модификации гидравлической тележки обеспечивает сохранность складской техники, снижает риск производственных травм и ускоряет погрузочно-разгрузочные операции на объекте.
