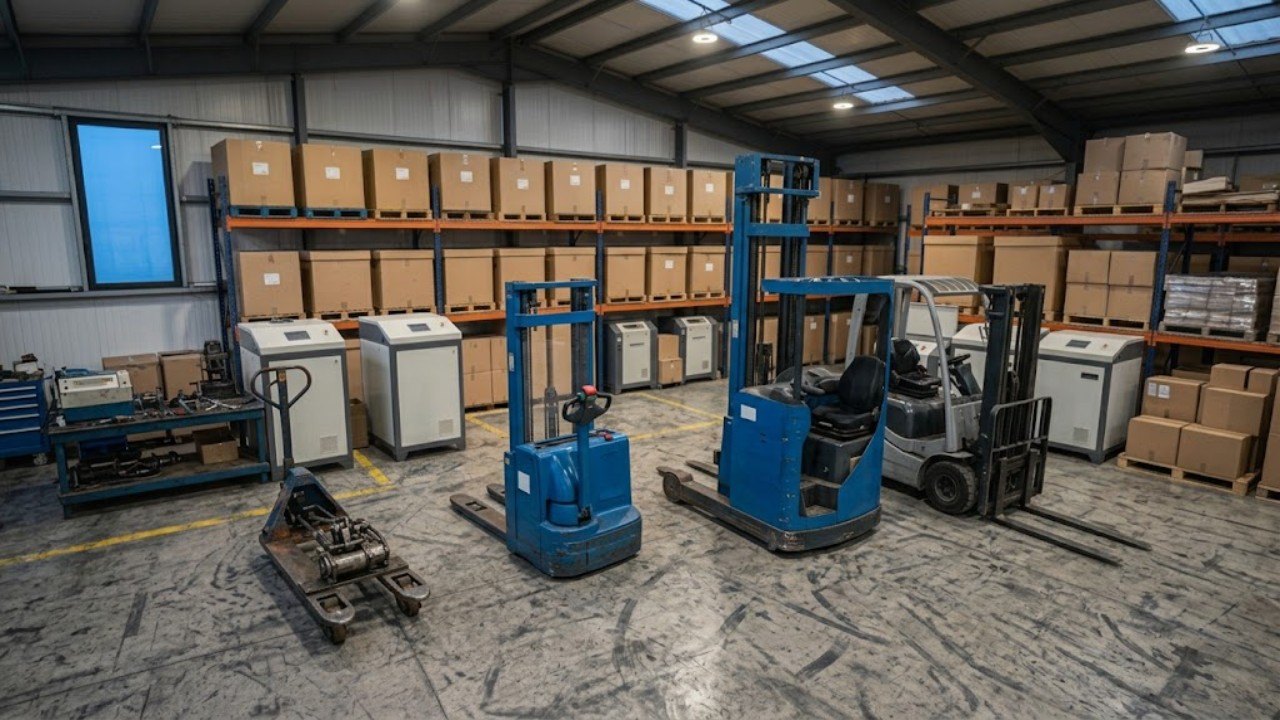

Интралогистика современного производственного предприятия или распределительного центра опирается на слаженную работу самоходных и поводковых машин. Это основа любого склада. Профессиональный напольный транспорт склада проектируется под строгие габариты проездов, типы поддонов и нагрузки. Неправильный выбор парка техники ведет к разрушению полов и износу колес. В худшем случае срываются графики отгрузки. Инженеры ИП «Казмеханика» (shtabeler24.kz) выполняют технологический аудит складских комплексов на основе кинематических расчетов, карт грузопотока и нормативов промышленной безопасности Республики Казахстан.

Промышленная классификация напольного транспорта систематизирует сотни конструктивных модификаций оборудования. Она учитывает типы силовых установок, эргономику оператора и геометрию грузоподъемных органов. Единая таксономия позволяет объективно сопоставлять машины различных брендов. Сравнение идет по стандартизированным метрикам грузоподъемности, энергоэффективности и маневренности. Ниже представлен детальный разбор технических регламентов, классов ITA и прикладных инженерных параметров напольного оборудования.

Нормативно-техническая база классификации: стандарты ISO 5053, ГОСТ 18962-97 и классификатор классов ITA (Industrial Truck Association, Classes I–VII)

Техническое регулирование в сегменте подъемно-транспортных машин опирается на международные и региональные стандарты. Базовым документом мировой практики выступает ISO 5053-1:2020. Этот норматив задает единую терминологию для всех моторизованных и ручных внутрипроизводственных транспортных средств. Стандарт делит машины по признакам управляемости, положению центра тяжести и методу штабелирования грузов.

Штабелеры

Весь раздел →

На территории Казахстана и стран ЕАЭС действует стандарт на безрельсовый колесный транспорт ГОСТ 18962-97. Он определяет общие технические условия для электрических машин напольного транспорта. Документ жестко регламентирует требования к тормозным системам, радиусам поворота, рулевым механизмам и устойчивости машин. Взаимодополняющие требования содержатся в европейских нормативах FEM Section X. Они регулируют циклические испытания мачт и ресурс тяговых приводов.

В мировой инженерной практике наибольшее признание получила классификация североамериканской ассоциации ITA. Она делит технику на семь базовых классов:

  • Class I: самоходные электропогрузчики с противовесом (трехопорные и четырехопорные шасси с сидячим или стоячим местом оператора);
  • Class II: узкопроходная электрическая техника (ричтраки, штабелеры с боковым выдвижением каретки, комплектовщики заказов, машины типа VNA);
  • Class III: поводковые электрические тележки, транспортировщики паллет и сопровождаемые электроштабелеры;
  • Class IV: погрузчики с двигателем внутреннего сгорания на сплошных цельнолитых шинах Cushion;
  • Class V: погрузчики с двигателем внутреннего сгорания на пневматических и суперэластичных шинах для наружных работ;
  • Class VI: электрические и дизельные промышленные тягачи для буксировочных поездов;
  • Class VII: внедорожные погрузчики с высоким клиренсом, полным приводом и телескопическими или мачтовыми стрелами.

Знание этой градации исключает ошибки при проектировании стеллажных зон. Каждый класс предъявляет конкретные требования к несущей способности перекрытий, ширине рабочего коридора Ast и климатическому исполнению силовых узлов.

Классы напольного транспорта: Class I (электропогрузчики с противовесом), Class II (узкопроходная техника и ричтраки), Class III (электротележки и поводковые штабелеры)

Электрифицированные типы промышленного напольного транспорта формируют основу внутрискладской логистики закрытых помещений. Они работают тихо и без вредных выбросов. Это делает электромашины безальтернативными для продовольственных хабов, фармацевтических распределительных центров и складов класса А+.

Машины Class I работают по принципу консольного рычага. Масса тяговой батареи и заднего чугунного противовеса компенсирует опрокидывающий момент груза на вилах. Шасси выпускаются в трех- и четырехопорном исполнении. Батареи напряжением 24V, 48V или 80V имеют емкость до 600–750 А·ч. Литий-железо-фосфатные (LiFePO4) блоки питания поддерживают быструю дробную зарядку токами до 0.5C–1.0C. Они не выделяют водород при заряде. Номинальная грузоподъемность машин Class I составляет от 1.0 до 5.0 тонн при высоте подъема до 6.0–7.0 метров.

Оборудование Class II создано для плотного хранения грузов на высотных стеллажах. Ричтраки перемещают мачту вперед и назад по балкам шасси. Это уменьшает рабочий коридор до 2.7–2.9 метра. На складах с потолками выше 10–14 метров работают узкопроходные штабелеры VNA. Их трехсторонние каретки обрабатывают поддоны в проходах шириной 1.5–1.7 метра без разворота шасси. Комплектовщики заказов оснащаются подъемной кабиной Man-Up. Она поднимает человека к нужной ячейке для ручного отбора коробок.

Узкопроходные штабелеры

Весь раздел →

Сегмент Class III закрывает горизонтальную перевозку на коротких дистанциях и базовое штабелирование. Самоходные электророхли перевозят поддоны массой от 1.5 до 3.0 тонн со скоростью до 5–6 км/ч. Поводковые электроштабелеры с мачтами Duplex и Triplex поднимают грузы до 2.0 тонн на высоту до 5.6 метра. Вместо противовеса здесь используются опорные консоли с роликами. Под них заезжает открытый европоддон.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Классы тяжелой техники: Class IV/V (погрузчики с ДВС на цельнолитых и пневматических шинах), Class VI (тягачи), Class VII (внедорожные погрузчики)

Для открытых рамп и уличных площадок с неровным покрытием используется тяжелая техника с ДВС. Такие машины не боятся перепадов температур. Они работают круглосуточно за счет быстрой заправки дизелем или экспресс-замены газовых баллонов LPG.

Техника Class IV комплектуется литыми бандажными шинами Cushion малого диаметра. Такие колеса создают высокое удельное давление на пол. Их ставят на компактные погрузчики с ДВС. Машины работают на металлобазах, целлюлозно-бумажных комбинатах и заводах с прочными полами. Здесь требуется перемещать тяжелые грузы до 7.0–10.0 тонн в стесненных цехах.

Погрузчики Class V оснащаются пневматическими или эластичными шинами с развитым протектором. Они гасят удары при движении по асфальту, дорожным плитам и рельсам. Клиренс машин составляет 120–220 мм. Двигатели мощностью от 35 до 85 кВт преодолевают пандусы с уклоном до 20–25% с полной нагрузкой.

Оборудование Class VI объединяет промышленные тягачи с тяговым усилием от 2.0 до 50.0 тонн. Тягачи формируют сцепки из нескольких прицепных тележек (поезда Tugger Train). Они снабжают сборочные линии деталями по графику Milk Run. Внедорожная техника Class VII включает полноприводные (4WD) мачтовые и телескопические погрузчики с гидростатическим приводом. Они работают на стройплощадках, карьерах и сельскохозяйственных базах с грунтовыми покрытиями.

Кинематические и компоновочные схемы: трехопорные vs четырехопорные шасси, консольные штабелеры, транспортировщики с платформой

Устойчивость и маневренность погрузочной техники зависят от ее компоновки. Для вилочных машин критично положение центра тяжести всей системы относительно колесной базы. Выход за границы опорного контура вызывает опрокидывание машины при маневрах с поднятым грузом.

Штабелеры

Весь раздел →

Кинематические схемы определяют ходовые качества и габариты техники:

  • Трехопорная схема (опорный треугольник): заднее поворотное колесо поворачивается на угол до 90°. Радиус разворота Wa минимален (1400–1650 мм). Техника работает в проездах Ast = 3.1-3.3 м. Однако боковая устойчивость ниже, поэтому скорость в поворотах ограничивается автоматикой.
  • Четырехопорная схема (опорная трапеция): колеса разнесены по углам рамы. Такая база стабильна при боковом ветре и крене с грузом до 2.5–10 тонн на высоте до 7 метров. Ширина проезда возрастает до Ast = 3.6-4.2 м.
  • Консольная схема штабелеров: вилы расположены прямо над опорными лапами с роликами. Схема исключает противовес. Масса штабелера снижается в 2.5–3 раза по сравнению с электропогрузчиком. Ограничение: нельзя захватывать поддоны с закрытым основанием.
  • Транспортировщики с платформой оператора: снабжаются демпфирующими торсионами и поручнями. Платформа снижает усталость оператора на дистанциях свыше 80–120 метров. Скорость машины достигает 8.5–12.0 км/ч.

Расчет ширины рабочего коридора под паллету 800 × 1200 мм выполняется по формуле стандарта VDI 2198:

Ast = Wa + √((l6 - x)² + (b12 / 2)²) + a

В этой формуле параметр Wa обозначает внешний радиус поворота шасси. Величина l6 задает длину груза (1200 мм). Параметр x равен расстоянию от оси передних колес до спинки вил. Значение b12 соответствует ширине поддона (800 мм). Слагаемое a задает нормативный технологический запас безопасности (200 мм).

Требования к организации движения напольного транспорта на предприятиях Казахстана: технологические проезды, скоростной режим, допуски полов

Эксплуатация колесных подъемных машин на объектах РК подчиняется правилам производственной безопасности. Грамотная схема трафика снижает риск аварий и исключает удары о стеллажи. Любая техника напольного перемещения грузов РК должна проходить регулярное освидетельствование с записью в журнале техобслуживания предприятия.

Штабелеры

Весь раздел →

Организация зон движения опирается на строительные нормы СП РК и стандарты охраны труда:

  • Ширина технологических проездов: для одностороннего движения без людей ширина трассы равна B = Bмаш + 0.6 м. При двустороннем движении ширина полотна составляет минимум 2 × Bмаш + 0.9 м. При наличии пешеходов добавляется выделенная дорожка шириной 0.75–1.0 м с отбойниками.
  • Скоростной режим: внутри складов скорость самоходных машин ограничена 10–12 км/ч на прямых участках. На перекрестках, рампах и у ворот скорость принудительно снижается до 3–5 км/ч.
  • Световая и звуковая демаркация: погрузчики и ричтраки оснащаются синими фонарями Blue Spot и боковыми полосами Red Zone. Световое пятно предупреждает людей о приближении машины за 5 метров до перекрестка.
  • Качество полов: для штабелеров и погрузчиков перепад высоты не должен превышать 3–5 мм на двухметровой рейке по стандарту DIN 18202. Для высотных ричтраков и VNA-машин действуют строгие допуски F-min по нормам VDMA. Перепад ограничен 1.0–1.5 мм для устранения раскачки мачты на высоте 12–14 метров. Уклон пола не должен превышать 1.5–2.0%.

Неровные полы вызывают ударные перегрузки мачты. Контроллер машины блокирует подъем при срабатывании датчиков наклона.

Сводная инженерная таблица классификации напольного транспорта с рекомендациями по интеграции в WMS

Современные складские терминалы объединяют парк техники в единый контур управления WMS. Бортовые контроллеры передают данные по шине CAN-bus через Wi-Fi или Industrial Bluetooth. Программа автоматически распределяет задания на перевозку паллет с учетом координат машин. Это исключает холостые пробеги и балансирует износ тяговых батарей.

Сводные технические параметры всех классов напольного транспорта сведены в инженерную матрицу ИП «Казмеханика».

Штабелеры

Весь раздел →
Класс по классификатору ITAТип оборудованияПривод и питаниеВысота подъема (h3), мГрузоподъемность (Q), тШирина проезда (Ast), мТребования к полам (DIN / VDMA)Интеграция в WMS / телематика
Class IЭлектропогрузчики 3- и 4-опорныеЭлектромотор AC, АКБ 48V/80V LiFePO43.0 – 7.01.0 – 5.03.1 – 3.8DIN 18202, табл. 3, ст. 3 (до 4 мм/2м)CAN-телематика, весовые датчики, сканеры QR
Class IIРичтраки, узкопроходные VNA, подборщикиЭлектромотор AC, АКБ 48V/80V4.5 – 14.21.0 – 2.51.5 – 2.9VDMA / DIN 15185 (F-min класс до 1 мм)RTLS позиционирование, RFID-навигация, преселектор
Class IIIЭлектророхли, поводковые штабелерыЭлектромотор DC/AC, АКБ 24V0.2 – 5.61.0 – 3.02.0 – 2.5DIN 18202, табл. 3, ст. 4 (до 3 мм/2м)Бортовые планшеты, считыватели штрихкодов
Class IVПогрузчики с ДВС (Cushion шины)Газ-бензин / дизель Euro 3/53.0 – 6.01.5 – 7.02.8 – 3.5Бетонное покрытие без выбоин (до 5 мм/2м)GPS/ГЛОНАСС маяки, контроль расхода топлива
Class VПогрузчики с ДВС (пневматические шины)Дизель / газ-бензин3.0 – 7.01.5 – 10.03.8 – 4.8Асфальт, дорожные плиты, твердый грунтТелематические блоки с датчиками ударов
Class VIПромышленные тягачи (Tugger Trains)Электрический / дизельный0.0 (буксировка)2.0 – 50.0 (тяга)2.2 – 3.2Бетон, асфальт с уклоном до 5%Контроль маршрутов Milk Run, RFID-метки точек
Class VIIВнедорожные мачтовые и телескопическиеТурбодизель 4x44.0 – 17.02.5 – 6.04.5 – 6.0Неподготовленный грунт, снег, гравийСпутниковый трекинг, учет моточасов

Точный подбор класса техники по стандартам ISO 5053 и ITA сохраняет бюджет складского проекта. Инженеры ИП «Казмеханика» (shtabeler24.kz) рассчитают оптимальную плотность расстановки стеллажей и подберут литиевые батареи. Мы укомплектуем парк подъемно-транспортного оборудования для объектов в Алматы, Астане и регионах Казахстана с официальной гарантией и оперативным сервисом.
