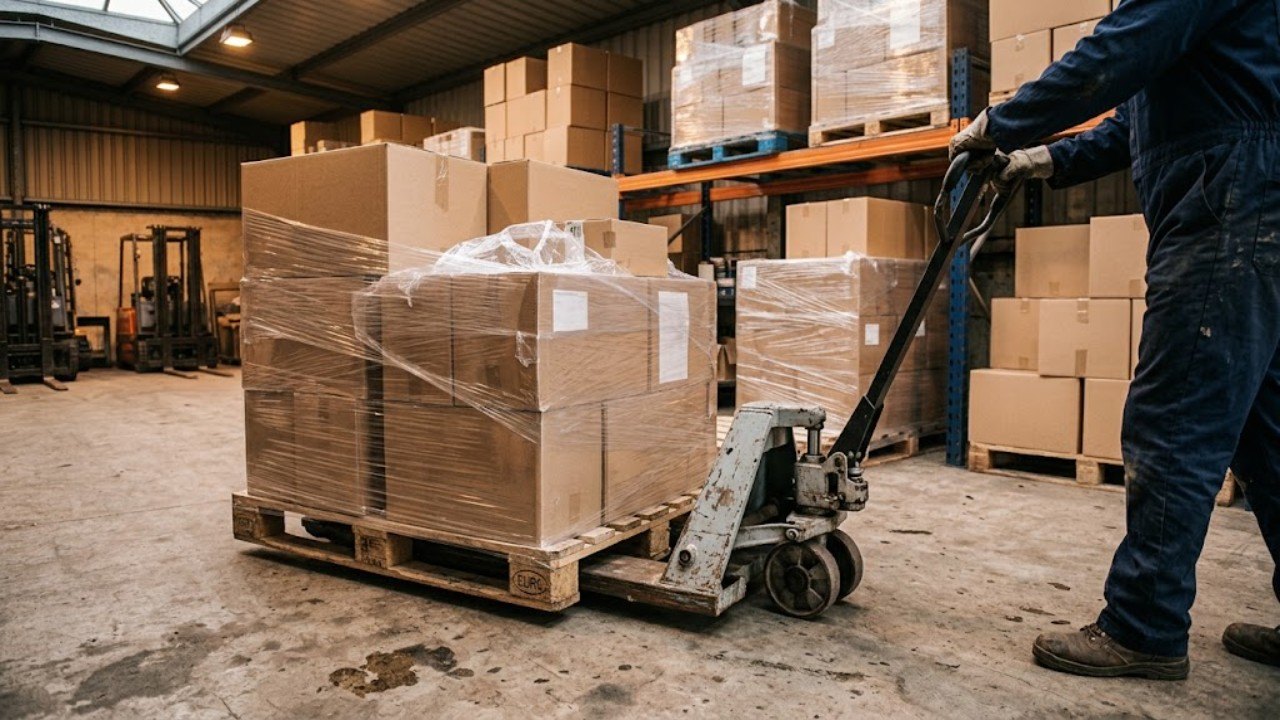

Рохля представляет собой ручную гидравлическую тележку для поддонов (pallet jack), предназначенную для подъема, горизонтального перемещения и точного позиционирования упакованных грузов массой от 1000 до 5000 кг без применения самоходных приводов. В инженерной практике Казмеханика мы ежедневно сталкиваемся с подбором и сервисным обслуживанием этого класса оборудования. Подъем вил выполняется встроенным поршневым гидродомкратом за счет возвратно-поступательных движений поворотной рукояти. Перемещение тележки осуществляется физическим усилием оператора по твердому полу.
Происхождение термина «рохля»: финский бренд Rocla и проникновение в терминологию
Складское название «рохля» (или «рокла») представляет собой классический эпоним, перешедший в категорию нарицательных технических терминов аналогично словам «ксерокс» или «джип». Слово закрепилось в профессиональном лексиконе в конце 1960-х годов, когда машиностроительная фирма Rocla Oy из Финляндии начала регулярные централизованные поставки гидравлических вилочных тележек в порты, распределительные склады и промышленные предприятия СССР.
Основанная инженером Эвертом Стигзелиусом в 1942 году, финская компания первоначально выпускала деревянные тележки для перемещения тяжелых кабельных барабанов. Позже, в 1950-х годах, завод освоил серийное производство компактных гидравлических механизмов для стандартных деревянных поддонов. Централизованный импорт в Советский Союз шел по линии внешнеторговых объединений «Машиноимпорт» и «Союзвнештранс» для перевалочных портов, узловых терминалов Госснаба и строящихся автогигантов вроде Волжского автомобильного завода.
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
По отзывам советских складских механиков, финские механизмы выгодно отличались эргономичной рукоятью, надежным чугунным гидроузлом и необычайно легким ходом. На защитных кожухах нагнетателя и металлическом профиле вил штамповался фирменный логотип «Rocla». Складские рабочие быстро адаптировали латинское написание под привычную русскую фонетику. Так торговая марка трансформировалась в нарицательное слово «рохля».
Согласно действующим стандартам ГОСТ 28766-90, в официальных спецификациях и паспортах оборудования закреплено строгое наименование: «ручная гидравлическая тележка для поддонов». Однако в профессиональной среде термин применяется повсеместно для обозначения ручных вилочных тележек любого производителя (TOR, Noblelift, Oxlift, Jungheinrich, Still).
Анатомия гидравлической тележки: гидроузел, плунжер, поршень, клапаны и тяги
Кинематическая схема ручной вилочной тележки основана на преобразовании механической энергии качания рукояти в гидростатическое давление рабочей жидкости. Несущая стальная рама опирается на передний поворотный мост с рулевыми колесами и задние грузовые ролики, кинематически связанные с силовым гидроцилиндром через систему продольных тяг, регулировочных винтов и угловых качалок.
Штабелеры
Весь раздел →
Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг
Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
В основе работы подъемного механизма лежит фундаментальный закон Паскаля. Оператор прикладывает усилие к рукояти с передаточным плечом около 8:1. Нагнетающий плунжер малого диаметра сжимает минеральное масло и нагнетает его под давлением до 25 МПа в рабочую полость силового цилиндра. В результате шток большого диаметра выталкивает раму вил вверх.
В состав стандартного гидроузла входят следующие ключевые узлы:
- Нагнетающий плунжер малого диаметра (16–18 мм) со штоком из закаленной стали, возвратной винтовой пружиной и полиуретановым грязесъемником.
- Впускной и нагнетательный шариковые клапаны с прецизионными пружинами, которые направляют поток масла в силовой цилиндр и отсекают обратный переток при холостом ходе рукояти.
- Рабочий силовой гидроцилиндр с хромированным штоком диаметром 30–35 мм, опорная пята которого соединена с шарнирной балкой рамы вил.
- Предохранительный перепускной клапан (байпас), откалиброванный на автоматический сброс давления при попытке поднять груз, превышающий паспортную грузоподъемность на 10–15%.
- Спускной клапан с коническим запирающим золотником, управляемый тонкой стальной цепочкой от трехпозиционного рычага на рукояти.
Подъем вил происходит строго синхронно по всей длине рабочей плоскости. Вертикальное выдвижение штока цилиндра поворачивает массивную треугольную качалку. Она толкает проложенные внутри лонжеронов регулируемые трубчатые тяги, которые опускают кронштейны задних роликов на пол. За счет этого вилы поднимают поддон параллельно полу на высоту до 190–200 мм.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов
Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016
Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016
Подобрать оборудование под вашу задачу
Материалы рулевых колес и подвилочных роликов: полиуретан, нейлон, резина
Выбор материала контактного слоя рулевых колес и грузовых роликов напрямую определяет коэффициент сопротивления качению, уровень производственного шума и долговечность финишного пола склада. В своей практике мы рекомендуем заказчикам отталкиваться от типа напольного покрытия и температурного режима помещения. Заводы выпускают колеса с ошиновкой из трех основных полимеров: литьевого полиуретана (PU), полиамида (нейлона) и резины.
| Материал контактного слоя | Твердость по Шору | Сопротивление качению | Уровень шума | Стойкость к агрессивным средам | Рекомендуемое покрытие пола |
|---|---|---|---|---|---|
| Полиуретан (PU / TPU) | 92–95 Shore A | Низкое | Средний (тихий ход) | Высокая к минеральным маслам, бензину и техническим смазкам | Бетон с упрочненным топпингом, полимерные наливные полы |
| Нейлон (Polyamide PA6) | 75–85 Shore D | Минимальное | Повышенный (звонкий контакт) | Исключительная к кислотам, щелочам, спиртам и дезинфектантам | Гладкий шлифованный бетон, кафель, полы пищевых цехов |
| Вулканизированная резина | 70–80 Shore A | Умеренное | Минимальный (бесшумный ход) | Ограниченная (разрушается от контакта с ГСМ) | Асфальт, тротуарная плитка, неровный бетон с перепадами и швами |
Полиуретановые колеса служат универсальным выбором для 80% логистических комплексов. Они выдерживают точечные статические нагрузки, не оставляют черных полос на наливных полах и мягко гасят мелкие удары на стыках плит. Нейлоновые колеса отличаются максимальной твердостью. Они значительно снижают стартовое тяговое усилие при разгоне тяжело нагруженной тележки. Мы рекомендуем ставить нейлон на предприятиях пищевой, рыбной и фармацевтической промышленности из-за его стойкости к агрессивной санобработке. Резиновая ошиновка идеальна для неровного асфальта и уличных рамп.
Для задней части вил производители предлагают одинарные ролики размером 80×93 мм либо сдвоенные тандемные ролики 80×70 мм. Тандемная компоновка распределяет вес паллеты на четыре точки опоры. Это снижает износ роликов и помогает без рывков преодолевать перепады пола и доски поддонов.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,5 т 1,6 м GUS 0516
Штабелер-бочкокантователь гидравлический 0,35 т 1,4 м TOR COT
Штабелер гидравлический 0,4 т 1,5 м TOR PJ4150 облегченный
Модификации рохлей под нестандартные производственные и складские задачи
Стандартная гидравлическая тележка комплектуется вилами длиной 1150 мм и габаритной шириной 550 мм для транспортировки классических европаллет EUR (1200×800 мм). Однако нестандартные габариты перевозимой продукции, теснота автомобильных фургонов и специфика производственных участков требуют применения специализированных версий оборудования.
Для решения нестандартных складских задач разработаны специализированные модификации:
- Коротковильные тележки (длина вил 800–1000 мм). Незаменимы при работе в узких коридорах, кузовах развозных фургонов и лифтовых кабинах. Радиус разворота уменьшается до 1150–1250 мм.
- Длинновильные модели (вилы 1500, 1800, 2000 мм). Рассчитаны на одновременную транспортировку двух поддонов или перемещение крупногабаритных длинномерных грузов.
- Низкопрофильные рохли (высота подхвата 35, 45, 51 мм). Созданы специально для обработки американских поддонов, азиатских паллет без нижних опор и промышленного оборудования с узким просветом.
- Тележки с интегрированными электронными весами. Оснащаются тензометрическими датчиками в теле вил и цифровым индикатором. Они позволяют взвешивать груз непосредственно при транспортировке.
- Оцинкованные и нержавеющие тележки (сталь AISI 304 / AISI 316). Предназначены для рыбозаводов, химических цехов и соляных складов с повышенной влажностью.
- Высокоподъемные тележки с ножничным механизмом (подъем до 800 мм). Совмещают функции гидравлической тележки и регулируемого монтажного стола.
Регламент ТО и диагностика типичных неполадок гидроузла
Плановое сервисное обслуживание гидравлической тележки исключает внезапные отказы подъемного механизма, заклинивание подвилочных кареток и протечки сальников поршня. Регламентный осмотр проводится каждые 250 моточасов (или раз в месяц при интенсивной эксплуатации) с инспекцией сварочных швов рамы, уровня гидравлического масла и плотности посадки крепежных шплинтов.
- Устранение завоздушивания гидроузла. При попадании пузырьков воздуха в клапанную камеру вилы перестают подниматься при качании рукояти. Переведите рычаг управления в верхнюю позицию «Спуск», удерживайте его и выполните 8–10 быстрых полных циклов прокачки поводком без груза.
- Регулировка натяжения цепочки спускного клапана. Если вилы самопроизвольно опускаются или гидроузел не фиксирует подъем под нагрузкой, скорректируйте положение регулировочной гайки на кулачке спускного клапана. Свободный рабочий ход цепочки должен составлять 1.5–2.0 мм.
- Сезонная смена гидравлического масла. Замена рабочей жидкости производится каждые 12 месяцев. Для неотапливаемых складов и открытых площадок Казахстана с морозами до -30 °C мы советуем заливать низкотемпературное гидравлическое масло ISO VG 32 или ВМГЗ. Для теплых закрытых терминалов применяют стандартное масло ISO VG 46.
- Шприцевание поворотных цапф и шарниров. Пресс-масленки поворотной каретки и опорных осей роликов заполняют консистентной литиевой смазкой (NLGI 2 / Литол-24) каждые 3 месяца для защиты узлов трения от пыли.
- Удаление посторонних волокон с осей роликов. Намотка стретч-пленки и упаковочного шпагата на ступичные подшипники блокирует вращение роликов, вызывая неравномерный износ полиуретана и многократный рост тягового усилия.
При сервисном обслуживании гидроузла запрещено доливать автомобильные моторные или трансмиссионные масла. Несоответствие вязкости и наличие моющих присадок приводят к разбуханию полиуретановых уплотнений штока и отказу перепускных клапанов при низких температурах.
