Высотный ричтрак относится к сложной складской технике с динамическим центром тяжести. Работа в узких межстеллажных проходах шириной 2.7–3.0 метра на высотах до 13 метров требует от водителя точной координации. Ошибка в манипуляциях гидрораспределителем на верхнем ярусе способна опрокинуть паллет или деформировать балку. Инженеры сервисной службы ИП «Казмеханика» (shtabeler24.kz) подготовили техническое руководство, детально объясняющее, как управлять ричтраком с соблюдением требований промышленной безопасности Республики Казахстан.

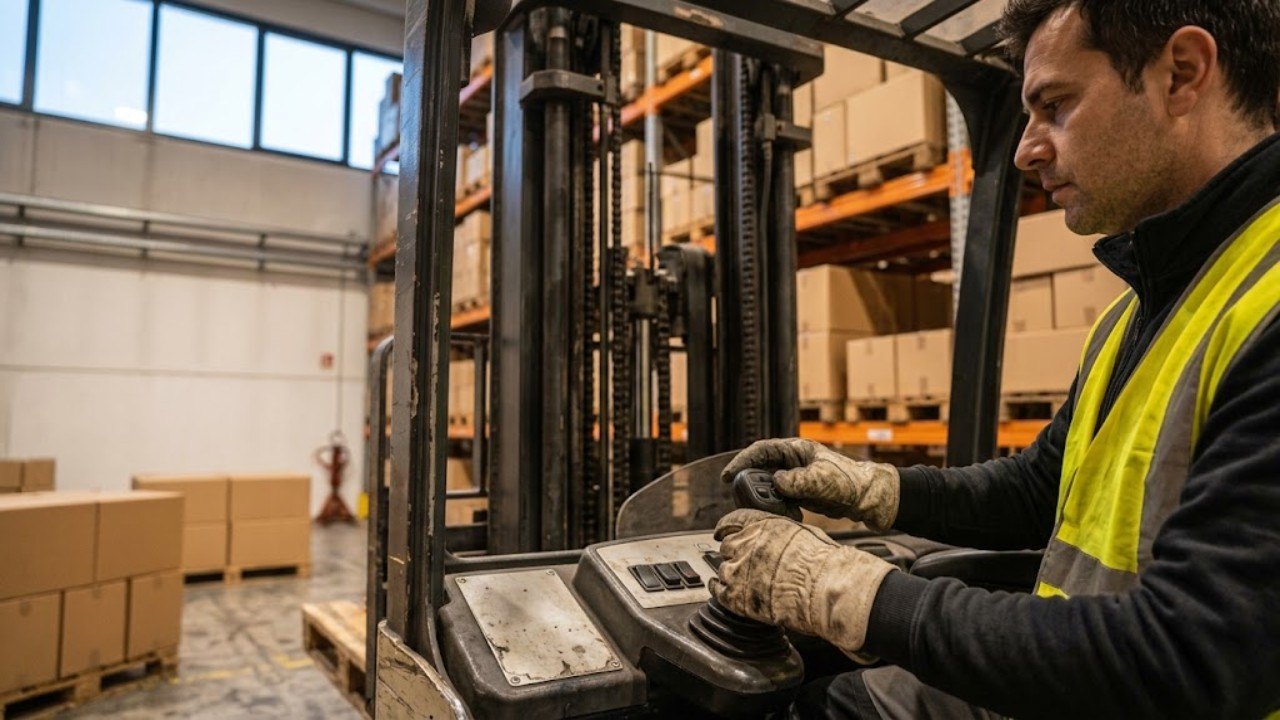

Органы управления кабины ричтрака: рулевое колесо 360°/180°, многофункциональный джойстик (Multi-Pilot / Solo-Pilot), педальный узел

Кабина высотного ричтрака спроектирована по принципам замкнутого эргономического пространства. Манипуляторы скомпонованы в зоне прямого охвата кисти. Оператор выполняет маневры без отрыва предплечья от мягкого подлокотника.

Интерфейс рабочего места включает четыре основных блока:

Ричтраки

Весь раздел →
  • Электронное рулевое колесо (Steer-by-Wire). Мини-штурвал со свободной рукояткой-спиннером не имеет механической связи с поворотной осью. Система работает через двухканальные бесконтактные датчики Холла и сервопривод. На панели доступно переключение режимов 180° и 360°. Режим 180° задает виртуальные упоры для удержания прямолинейного курса в узких коридорах. Режим 360° позволяет непрерывно вращать рулевое колесо в одну сторону, сокращая цикл разворота на перекрестках на 12–15%.
  • Многофункциональный джойстик (Multi-Pilot / Solo-Pilot). Современные джойстики управления ричтраком делятся на два конструктивных типа. Концепция Multi-Pilot объединяет в единой рукоятке подъем вил, наклон каретки, выдвижение мачты, боковое смещение (Sideshift) и переключатель направления движения. Концепция Solo-Pilot использует линейный блок раздельных мини-рычагов под подушечки пальцев водителя.
  • Педальный узел и датчик присутствия. На полу кабины смонтирована напольная педаль безопасности (Deadman switch) либо сдвоенная двухпедальная система хода. Оператор обязан постоянно удерживать педаль нажатой весом стопы. При снятии ноги микроконтроллер обесточивает силовой тяговый контур и накладывает электромагнитный стояночный тормоз.
  • Цифровой дисплей с индикацией параметров. Графический монитор на стойке отображает точную высоту подъема, массу груза, ориентацию ведущего колеса в градусах и остаточный заряд тяговой батареи.

Чувствительность пропорциональной гидравлики настраивается через сервисный интерфейс. Скорость штоков гидроцилиндров строго пропорциональна углу отклонения джойстика. Это исключает рывки при снятии поддона с верхней балки.

Техника движения и ориентация: боковая посадка оператора, круговой обзор, движение мачтой вперед vs назад

Место оператора ричтрака расположено боком к направлению движения. Поперечная посадка под углом 90° или 45° снижает нагрузку на шейный отдел позвоночника при регулярных челночных маневрах.

Четыре базовых правила перемещения по складу:

Ричтраки

Весь раздел →
  1. Транспортное положение груза. Движение разрешено только с опущенными вилами на высоте 150–200 мм от пола. Мачта должна быть полностью втянута внутрь рамы между консолями.
  2. Выбор направления движения. При транспортировке паллета на длинные дистанции водитель едет кабиной вперед (мачтой назад). Такое положение дает свободный круговой обзор и исключает слепые зоны перед мачтой. Движение мачтой вперед применяется при подъезде к ячейке стеллажа.
  3. Контроль выноса противовеса (Tail swing). Заднее ведущее колесо обеспечивает радиус поворота от 1.5 до 1.8 м. При резком повороте руля задняя часть ричтрака выносится вбок. Водитель выдерживает дистанцию не менее 500 мм до стеллажных рам.
  4. Автоматическое замедление на виражах. Прямолинейная скорость ричтрака достигает 12–14 км/ч. При входе в поворот система Curve Speed Control автоматически считывает угол поворота и снижает тяговый момент, защищая от бокового заноса.

Боковая ориентация требует тренировки моторики. Вращение рулевого колеса по часовой стрелке направляет ведущее колесо вправо относительно корпуса ричтрака, независимо от поворота головы оператора.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Высотные операции (8–13 м): плавное выдвижение мачты, наклон каретки, работа по камере на вилах и преселектору высоты

Профессиональное управление высотным ричтраком на верхних ярусах стеллажей опирается на диаграмму остаточной грузоподъемности. Номинальная паспортная масса 1.6–2.0 тонны на высоте свыше 10 метров падает до 600–900 кг из-за рычага опрокидывания.

Высота подъема вил (м)Допустимая масса паллета (при ЦТ 600 мм)Допустимый наклон кареткиОграничение скорости каретки выдвижения (Reach)
До 4.5 м (нижний ярус)100% номинала (1600–2000 кг)Полный диапазон: назад +4°, вперед -2°100% (до 0.50 м/с)
4.5 – 8.0 м (средний ярус)80–85% номинала (1300–1600 кг)Наклон в горизонт (0°) или назад (+2°)Автоматическое ограничение до 70%
8.0 – 11.5 м (высотный ярус)55–65% номинала (900–1200 кг)Наклон строго в горизонт (0°), наклон вперед заблокированПлавная подача до 40% с демпфированием
11.5 – 13.0 м (предельный уровень)35–45% номинала (600–800 кг)Горизонт (0°), автовыравнивание вилМикроподача до 20% (не более 0.10 м/с)

Штабелирование на предельной высоте выполняется по строгому алгоритму. Ричтрак подъезжает к ячейке и полностью останавливается. Оператор поднимает вилы преселектором высоты, где требуемый ярус выбирается одной кнопкой на панели. Беспроводная камера на каретке передает изображение захода вил в паллет на цветной монитор в кабине.

Ричтраки

Весь раздел →

После подъема вил на 50–70 мм выше траверсы оператор плавно отклоняет джойстик вылета мачты. Каретка выдвигается вперед по опорным рельсам. Вилы заходят в поддон, груз приподнимается над балкой, каретка наклоняется назад на 1–2° для надежной фиксации, после чего мачта втягивается до упора внутрь базы.

В современных ричтраках наклоняется каретка вил, а не вся тяжелая мачта. Такое решение устраняет динамическую раскачку верхней секции и защищает металлоконструкции от изгибающих моментов.

Техника безопасности при высотном штабелировании: запрет перемещения с поднятым грузом, динамическая стабилизация

Соблюдение норм охраны труда исключает аварийные инциденты и обрушение паллетных конструкций. Базовые правила работы на ричтраке зафиксированы в стандарте EN ISO 3691-1 и правилах безопасности складских хозяйств РК.

Ричтраки

Весь раздел →

Главные требования безопасности при высотных работах:

  • Запрет движения с поднятым паллетом. Запрещено перемещать технику по проходу, если вилы подняты выше 300 мм от пола. Высотные манипуляции выполняются на неподвижном ричтраке. Допускается только медленный подъезд к ячейке на дистанцию не более 30 см со скоростью до 0.5 км/ч.
  • Система активной компенсации раскачки мачты. На высоте свыше 8 метров резкая остановка каретки вызывает колебания верхушки мачты до 15–20 см. Умная гидросистема подает микроимпульсы давления в цилиндры вылета, гася амплитуду раскачки за 1.5–2.0 секунды.
  • Жесткие требования к ровности пола. Ричтрак опирается на твердые полиуретановые ролики без амортизаторов. Перепад уровня пола в проезде не должен превышать 1.5–2.0 мм на 2-метровой контрольной рейке (стандарт DIN 18202 / VDMA). Неровность в 5 мм у основания дает отклонение вершины мачты на 120 мм на высоте 12 метров.
  • Автоматическая защита от перегрузки. Датчик давления в подъемном гидроцилиндре непрерывно измеряет массу паллета. При перегрузе для текущей отметки электроника подает звуковой сигнал и отключает функции подъема и выдвижения.
Безопасная работа на высоте свыше 8 метров требует сухого ровного пола с топпинговым или полимерным покрытием. Выбоины и мусор на путях движения ведут к потере устойчивости шасси.

Предсменный регламент проверки: тормоза, гидравлика, датчики ремня безопасности и концевики дверей

Каждая рабочая смена начинается с визуального и функционального осмотра ричтрака. Типовая инструкция оператора ричтрака обязывает выполнить проверку пяти ключевых узлов перед началом работы.

Чек-лист предсменного контроля техники:

  1. Осмотр колес и опорных роликов. Проверьте полиуретановый слой ведущего колеса и грузовых роликов на консолях. На осях не должно быть намотанной стретч-пленки, упаковочных узлов и порезов.
  2. Проверка подъемных цепей и мачты. Осмотрите пластинчатые цепи Fleyer и направляющие ролики. Провисание ветвей цепи недопустимо, звенья должны быть равномерно смазаны.
  3. Инспекция гидросистемы на подтеки. Проверьте рукава высокого давления, штуцеры распределителя и штоки цилиндров подъема. Капли гидравлического масла HLP 46 на металле указывают на износ сальников.
  4. Проверка цепей безопасности и блокировок. Займите кресло, пристегните ремень и закройте защитную створку кабины. Проверьте концевик двери, датчик сиденья, напольную педаль присутствия и аварийный грибок. При открытой створке или ненажатой педали привод хода должен полностью блокироваться.
  5. Функциональный тест тормозов и гидравлики. Выполните подъем вил без груза на высоту 1–2 метра, проверьте ход каретки вылета и бокового смещения. Проверьте работу рекуперативного и стояночного тормоза на свободной площадке.

При выявлении стуков в гидронасосе, падении давления или повреждении защитной крыши оператор обязан заглушить технику и передать ключ механику сервисной службы ИП «Казмеханика».
