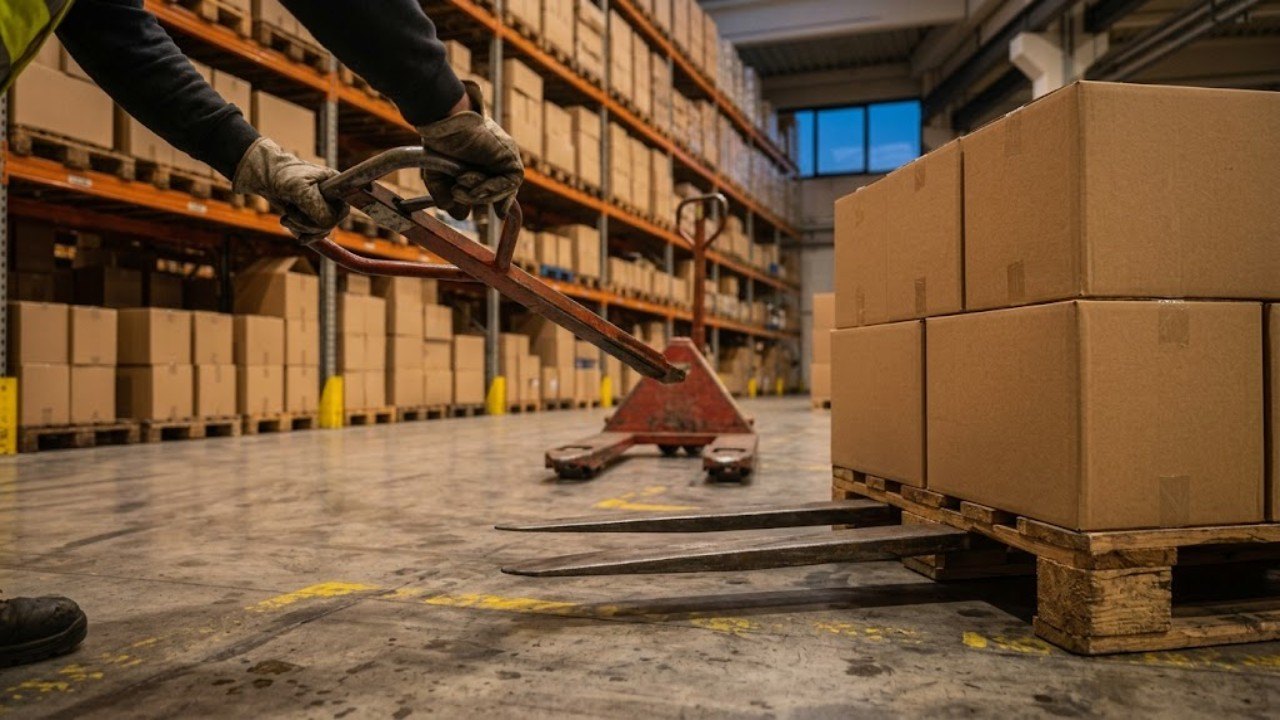

Знание того, как пользоваться рохлей, определяет скорость складской логистики, сохранность товаров и безопасность складского персонала. В технической практике сервисного центра Казмеханика мы регулярно восстанавливаем гидравлические тележки после некорректной эксплуатации операторами. Базовая инструкция по работе с рохлей включает освоение положений командного рычага, правильный захват паллет и соблюдение правил перемещения тяжелых грузов по наклонным и неровным поверхностям.

Управление 3-позиционным рычагом рукояти: нейтраль (движение без нагрузки на гидроузел), подъем (накачка), спуск

Управление гидравлическим узлом тележки осуществляется трехпозиционным рычагом на эргономичной рукояти поводка. Переключатель механически соединен со спускным клапаном гидроузла через внутреннюю стальную цепочку и регулировочный винт. Положения рычага рохли задают три режима: нагнетание давления для подъема, сброс гидравлического масла в резервуар для опускания и нейтральный режим для безопасного перемещения оборудования без нагрузки на клапанную группу.

Положение рычагаСостояние гидроклапанаФункциональное назначениеДействие оператора
Нижнее положение (Подъем / Lift)Спускной клапан закрыт под действием пружиныНагнетание масла плунжером в силовой гидроцилиндрВозвратно-поступательные качания поводковой рукояти вверх-вниз
Среднее положение (Нейтраль / Drive)Золотник приоткрыт, масло циркулирует по байпасуТранспортировка груза без износа плунжера и сальниковСвободное движение тележки, рукоять работает как рулевой тяговый румпель
Верхнее положение (Спуск / Lower)Клапан полностью открыт натяжением тросика-цепочкиСброс давления и плавное опускание вил на полУдержание подпружиненного лепестка пальцами руки до нужной высоты

Понимание механики переключения защищает гидравлический узел от гидроударов и преждевременного износа манжет. Чтобы разобраться, как поднимать и опускать рохлю с минимальными физическими усилиями, оператор выполняет следующие технологические действия:

Ручные гидравлические штабелеры с раздвижными вилами

Весь раздел →
  1. Подъем груза: опустите пластиковый лепесток рычага в крайнее нижнее положение до щелчка фиксатора. Качайте поворотную рукоять с амплитудой 60–80 градусов. Каждый качок поднимает вилы на 12–15 мм. Для отрыва европоддона от пола требуется 10–14 полных движений.
  2. Переход в нейтраль: после достижения нужного дорожного просвета переведите рычаг в средний паз. В этом положении гидравлика отключена от поводка, поэтому качание рукояти не создает избыточного давления в цилиндре.
  3. Плавный спуск: потяните рычаг пальцами вверх к себе и удерживайте его. Чем сильнее натянут рычаг, тем быстрее рабочая жидкость перетекает обратно в гидробак. После отпускания лепесток автоматически возвращается в нейтраль под действием пружины.

Техника заезда под паллету: центрирование вил, контроль зазора по бокам, полный упор в перемычки

Корректный заезд вилами в технологические проемы поддона исключает поломку нижних досок настила и падение штабелированных коробок. Перед началом маневрирования оператор переводит гидроузел в нижнее транспортное положение с дорожным просветом вил 80–85 мм. Правила работы с гидравлической тележкой требуют строгой соосности вил относительно центральной оси европаллеты (1200×800 мм) или финского поддона (1200×1000 мм) до начала движения.

Пошаговый регламент позиционирования и захвата грузового поддона:

  • Центрирование и визуальный контроль: направьте рохлю строго перпендикулярно торцу поддона. Расстояние между внешними гранями перьев вил (550 мм) и внутренними брусками паллеты должно составлять по 20–30 мм с каждой стороны.
  • Плавный заход на малой скорости: заведите вилы в проемы поддона без резких ударов металлическими носками о поперечные доски.
  • Контроль упора в перемычки: продвигайте тележку вперед до полного касания вертикальной спинки рамы о крайнюю доску настила. Задние подвилочные ролики должны полностью выйти из зоны контакта с нижними опорными досками паллеты.
  • Безопасный подъем: переключите рычаг в положение накачки и оторвите поддон от пола на 20–30 мм. Общий дорожный просвет вил при транспортировке составляет 100–120 мм. Избыточный подъем на предельную высоту 200 мм снижает боковую устойчивость тележки.

Захват поддона концами вил категорически запрещен заводскими нормами безопасности. При неполном входе создается критический изгибающий момент на консоли, что приводит к необратимой пластической деформации лонжеронов и повреждению подъемных роликов.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Безопасное перемещение: тянуть за собой или толкать вперед, прохождение поворотов, преодоление порогов и деформационных швов

Безопасная транспортировка паллетированного груза зависит от выбранной техники тяги и постоянного контроля дорожной обстановки в складском проезде. На прямых участках с твердым бетонным покрытием оператор тянет рохлю за собой, находясь сбоку от траектории движения рукояти. При маневрировании в стесненных пространствах, кузовах грузовиков и грузовых лифтах тележку толкают перед собой обеими руками на пониженной скорости.

Инженерные нормы маневрирования и преодоления препятствий на складе:

  • Позиция оператора при буксировке: держитесь слева или справа от поводка на расстоянии вытянутой руки. Категорически запрещено пятиться спиной вперед по ходу движения, чтобы избежать наезда рулевых колес на ноги при внезапной остановке.
  • Прохождение поворотов и перекрестков: снижайте скорость до 2–3 км/ч перед входом в дугу. Радиус поворота рохли составляет 1200–1350 мм, поэтому траекторию закладывают с запасом по внешнему радиусу для защиты углов паллеты от ударов о стеллажные рамы.
  • Преодоление деформационных швов и порогов: переезжайте стыки бетонных плит и температурные швы высотой до 15 мм строго под углом 45 градусов. Диагональный накат распределяет динамический удар поочередно на каждое колесо, защищая подшипники ступиц от раскалывания.
  • Экстренная остановка: для немедленного торможения поверните поворотную рукоять в крайнее боковое положение под 90 градусов к оси движения либо переведите рычаг в верхнюю позицию сброса, опустив поддон на пол.
Торможение гидравлической тележки подошвой обуви или упором собственного тела недопустимо. Инерция груженого поддона массой 1500–2500 кг способна нанести тяжелые травмы голеностопного сустава даже на скорости пешеходного шага.

Работа на наклонных рампах и пандусах: движение только грузом вверх по уклону, контроль скорости и запрет нахождения под грузом

Транспортировка тяжелых паллет по наклонным эстакадам, уравнительным платформам и аппарелям сопряжена с риском неконтролируемого скатывания тележки под действием гравитации. По правилам охраны труда уклон пандуса для ручных гидравлических тележек не должен превышать 5–7 градусов (уклон 1:10). Перемещение груза допускается строго по прямой линии без диагональных разворотов на наклонной плоскости.

Правила безопасного движения по наклонным рампам:

  1. Подъем вверх по пандусу: оператор идет впереди тележки лицом вперед, удерживая рукоять обеими руками и направляя груз за собой вверх по склону. При необходимости транспортировки паллеты массой более 1000 кг подъем выполняется двумя рабочими.
  2. Спуск вниз по пандусу: оператор располагается выше тележки по уклону и ведет рохлю перед собой вилами вниз. Поводок удерживается в верхнем положении для непрерывного контроля вектора движения.
  3. Запретная зона под грузом: человеку запрещено находиться ниже тележки по линии уклона при спуске. При потере управления оператор немедленно отпускает поводок и отходит в сторону, предупреждая окружающих голосом.
  4. Дистанция безопасности: интервал между перемещаемой рохлей и впереди идущими сотрудниками на рампе должен составлять не менее 5 метров.

Чек-лист предсменного осмотра: проверка плавности хода колес, отсутствия подтеков масла и деформации тяг

Ежедневный предсменный осмотр гидравлической тележки занимает 3–5 минут перед началом рабочей смены и предотвращает аварийные поломки оборудования в разгар погрузочных работ. Процедура включает визуальную оценку геометрии рамы, проверку герметичности сальников гидроцилиндра и тестирование свободного вращения ходовых колес. Обнаруженные дефекты заносятся в журнал технического состояния склада до начала работ.

Контрольный чек-лист визуальной и функциональной проверки рохли:

  • Ходовая часть и подшипники: проверьте легкое вращение рулевых колес диаметром 180–200 мм и подвилочных роликов 80×70 мм. На ступицах не должно быть намотанной стретч-пленки, упаковочной ленты и нитей, которые заклинивают закрытые подшипники 6204 RS.
  • Герметичность гидроузла: осмотрите корпус насоса, силовой шток и клапанный блок. Наличие свежих масляных капель и потеков свидетельствует об износе полиуретановых манжет или ослаблении резьбовых заглушек.
  • Геометрия тяг и качалок: убедитесь в отсутствии изгибов продольных регулируемых тяг под вилами. Проверьте надежность посадки соединительных пальцев и фиксирующих шплинтов на угловых рычагах.
  • Функциональный тест механизма: выполните пробный подъем вил на максимальную высоту без нагрузки, проверьте четкость срабатывания нейтрали и скорость сброса давления.

Своевременная выбраковка поврежденных роликов и регулировка натяжения цепи спускного клапана сохраняют ресурс гидравлической тележки на протяжении всего нормативного срока службы.
