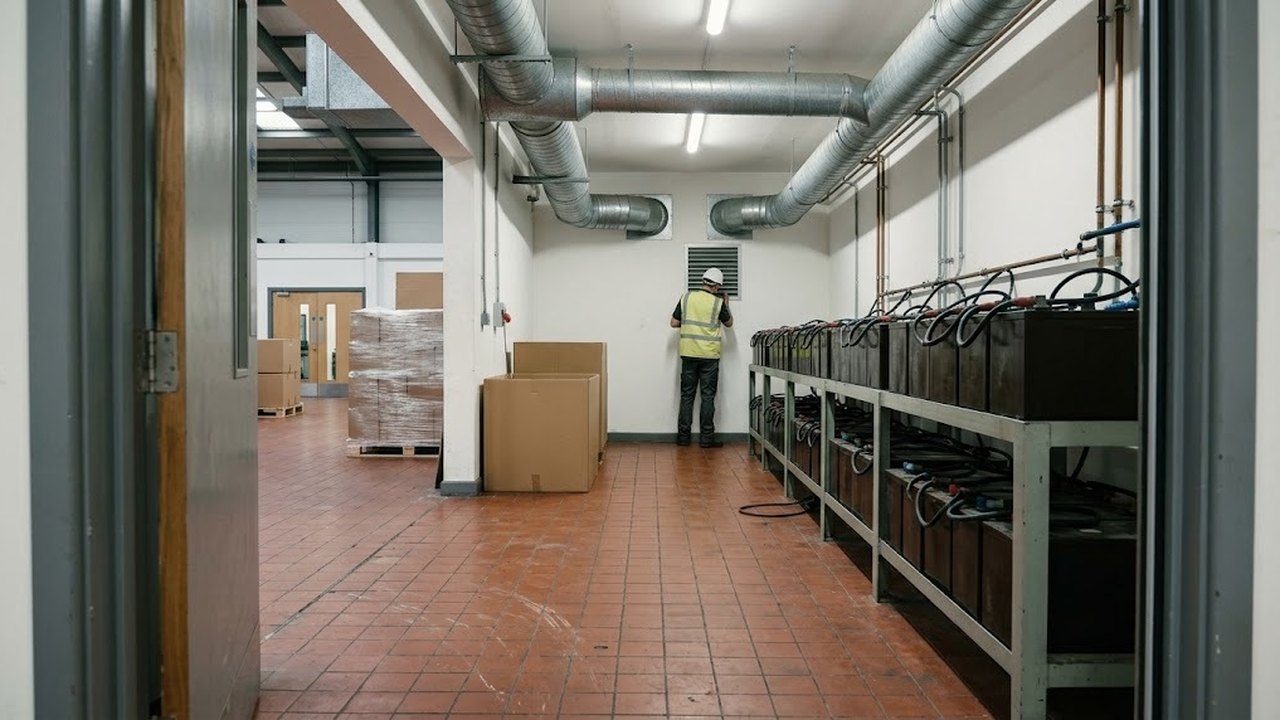

Эксплуатация электрических погрузчиков, штабелеров и ричтраков с классическими свинцово-кислотными батареями требует строгого соблюдения строительных регламентов. Базовые аккумуляторная комната требования жестко определены в Правилах устройства электроустановок Республики Казахстан (ПУЭ РК), строительных нормативах СП РК и правилах пожарной безопасности МЧС РК. Это факт. В проектной практике ИП «Казмеханика» (shtabeler24.kz) мы часто выполняем аудит и переоборудование складских зон под зарядные станции. И грамотное проектирование зарядного зала исключает штрафы инспекций и защищает склад от взрывов водорода. Ниже приведены нормативы категорирования, формула расчета вытяжки, правила устройства кислотостойких полов и перечень защитного оборудования для логистических центров РК.

Категорирование помещений зарядки АКБ по взрывопожарной опасности (категория А/Б по ПУЭ РК, СП РК и техническим регламентам МЧС)

При заряде свинцово-кислотных тяговых батарей с жидким электролитом идет интенсивный электролиз воды. В воздух непрерывно выделяются водород (H2) и кислород (O2). И эта смесь образует взрывоопасный гремучий газ. Согласно ПУЭ РК (раздел 4.4) и СП РК 2.02-105-2014, помещения для зарядки батарей напряжением выше 60 В или мощностью станций более 1,5 кВт подлежат обязательному расчетному категорированию. Ошибки здесь недопустимы. Мы рекомендуем привлекать лицензированных проектировщиков еще на стадии выбора площадки в здании склада.

По расчету избыточного давления взрыва объекту присваивают расчетный класс опасности:

Ричтраки

Весь раздел →
  • Категория А (повышенная взрывопожароопасность): присваивается большинству стандартных зарядных залов. Критерий прост: расчетное давление взрыва водородо-воздушной смеси превышает 5 кПа. Пространство помещения относится к взрывоопасной зоне класса В-1а (зона 1 по стандарту ГОСТ IEC 60079-10-1).
  • Категория Б (взрывопожароопасность): присваивается при давлении возможного взрыва от 2 до 5 кПа. Такой показатель достижим только при установке местных отсосов от каждой батареи.
  • Категория В1–В4 (пожароопасность): действует для зон с герметичными необслуживаемыми батареями (GEL, AGM) и литиевыми аккумуляторами. В них выделение водорода исключено конструктивно.

Действующая зарядная комната для погрузчиков нормы рк требует изолировать помещение категории А от основного склада. Для этого возводят противопожарные стены 1-го типа с пределом огнестойкости REI 150. Перекрытия выполняют с пределом REI 60. Запрещено размещать аккумуляторные под душевыми, санузлами и помещениями с мокрыми процессами. Подвальные этажи исключены полностью. В практике shtabeler24.kz мы рекомендуем размещать зарядную у наружной стены здания для прямого выброса вытяжки.

Все нормативные требования к помещению зарядки акб запрещают сквозную прокладку транзитных воздуховодов и чужих кабелей. Трубопроводы с горючими жидкостями через зарядную не проводят. Системы отопления монтируют только на сварных соединениях без фланцев. Это предотвращает утечки теплоносителя на электрические шкафы.

Требования к вентиляционной системе: расчет приточно-вытяжной вентиляции во взрывозащищенном исполнении, блокировка с подачей тока на ЗУ, предельная концентрация водорода (<0,7% по объему)

Вентиляция служит главной защитой от накопления водорода. В нормативных расчетах вентиляция зарядной комнаты снип и СП РК требует непрерывного воздухообмена. Водород в 14 раз легче воздуха. Газ быстро поднимается к потолку и скапливается в верхних точках. Поэтому вытяжку организуют из двух уровней: две трети объема забирают из-под потолка, а одну треть удаляют у самого пола. И такое распределение решеток гарантирует полную очистку объема помещения.

Основные инженерные требования к вентиляции:

Ричтраки

Весь раздел →
  1. Полная автономия: вытяжные каналы аккумуляторной нельзя соединять с общей вентиляцией склада. Шахту выводят на высоту от 1,5 метра над коньком кровли.
  2. Кратность обмена воздуха: при заряде батарей система обеспечивает от 6 до 8 обменов в час. В нерабочие часы естественная вытяжка дает не менее 1,5 обмена в час.
  3. Предельная концентрация водорода: нижний концентрационный предел распространения пламени (НКПРП) водорода равен 4,0% по объему. Нормы РК требуют удерживать уровень H2 ниже 0,7% по объему (17,5% от НКПРП). Это критический порог безопасности.
  4. Двухпороговый контроль: стационарные датчики водорода Ex-исполнения настраивают на два рубежа:
    • Порог 1 (0,4% H2): включение резервного вентилятора и подача сигнала дежурному персоналу;
    • Порог 2 (0,7% H2): полное отключение силового питания зарядных шкафов, запуск аварийной вытяжки на максимум и сирена тревоги.

Объем выделения водорода (VH2, м³/ч) рассчитывают по закону Фарадея:

V_H2 = 0.00045 × I_зар × N_ячеек × k

Параметр I_зар означает ток в конце заряда в амперах. Значение N_ячеек равно сумме 2-вольтовых банок во всех подключенных батареях. Коэффициент k отражает одновременность работы постов (0,8–1,0). Требуемую производительность вентилятора (Lвент, м³/ч) находят по формуле безопасного разбавления:

L_вент = V_H2 / 0.007

Ричтраки

Весь раздел →
Параметр системыТребование норм РКТехническое решение
Исполнение вытяжкиВзрывозащита по ТР ТС 012/2011Искробезопасное колесо вентилятора (латунь/алюминий) и двигатель Ex d.
Блокировка ЗУПУЭ РК, пункт 4.4.28Реле перепада давления отключает контактор ЗУ при падении потока воздуха.
Резерв оборудования100% резервирование агрегатовУстановка спаренных вентиляторов со щитом автоматического ввода резерва.
Забор воздухаДвухзонный отсос газов2/3 забора из верхней зоны под перекрытием, 1/3 объема у уровня пола.

Воздуховоды вытяжки обязательно заземляют для отвода статического заряда. Скорость воздуха в магистралях держат в пределах 4–7 м/с. Это предотвращает шум и аэродинамический застой.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Строительные конструкции и отделка: кислотоупорные полы (эпоксидные/полиуретановые наливные покрытия, плитка ГОСТ 6787), уклон к приямку с нейтрализующим раствором, взрывозащищенные двери

Конструкции зарядной комнаты испытывают воздействие сернокислотного тумана (H2SO4) и тяжелой колесной техники. Масса тяговой батареи погрузчика достигает 500–1800 кг. Обычный бетон серная кислота разъедает за пару месяцев. Поэтому строительные нормы СП РК жестко предписывают химическую защиту всех поверхностей. Надежность покрытия полов напрямую определяет срок службы фундамента здания.

Требования к отделке конструкций:

  • Кислотостойкие полы:
    • Плитка ГОСТ 6787: укладывают керамическую кислотоупорную плитку толщиной 20–35 мм на химстойкую силикатную замазку с кремнефтористым натрием или на эпоксидный клей;
    • Наливные полы: наносят монолитный эпоксидный или полиуретановый слой толщиной 3,5–5,0 мм со стойкостью к 40% раствору кислоты и антистатическими свойствами (10⁶ - 10⁹ Ом).
  • Уклон и приямок нейтрализации: чистовой пол заливают с уклоном 1,0–1,5% (1–1,5 см на метр) к сборному приямку. Емкость приямка рассчитывают на полный объем электролита одной батареи (от 100 до 250 литров). Внутри приямок футеруют кислотоупором и засыпают содой или гашеной известью. Слив электролита в городскую сеть без очистки строго запрещен.
  • Стены и потолок: стены красят кислотостойкой эпоксидной краской на высоту от 2,0 м от пола. Потолки красят светлой влагостойкой эмалью. Поверхность потолка делают гладкой, без балочных карманов для водорода.
  • Двери: ставят противопожарные двери с пределом EI 60 в безыскровом исполнении. Полотно снабжают доводчиком и уплотнителями. Двери открываются наружу и снабжаются замком «антипаника» для быстрого выхода.

Оснащение системами безопасности: раковина самопомощи и аварийный душ (промывка глаз/тела), емкости с 5% раствором соды (NaHCO₃), средства индивидуальной защиты (СИЗ)

Комплексная пожарная безопасность аккумуляторной и защита персонала регламентируются Приказом МЧС РК № 55. При проливе кислоты или разрыве ячейки оператор должен получить первую помощь за считанные секунды. Задержка ведет к тяжелым химическим ожогам. В практике ИП «Казмеханика» мы комплектуем посты зарядки готовыми санитарными блоками европейского образца.

Ричтраки

Весь раздел →

Обязательный состав защитного поста:

  1. Аварийный душ и раковина самопомощи: блок монтируют не далее 6–8 метров от зарядных стендов. Установку подключают к водопроводу питьевой воды под давлением 0,2–0,4 МПа. Расход воды для душа составляет от 60 л/мин, а для фонтана промывки глаз — от 12 л/мин. Пуск срабатывает от ножной педали мгновенно.
  2. Нейтрализующие средства:
    • Бак с 5% раствором питьевой соды (NaHCO3) объемом 10–20 л для обработки кожи и одежды;
    • Флаконы с 2% раствором борной кислоты (H3BO3) для промывания глаз;
    • Ящик с сухой кальцинированной содой (Na2CO3) или сухим песком объемом от 0,1 м³ с деревянной лопатой для засыпки луж электролита.
  3. СИЗ оператора-аккумуляторщика:
    • Кислотощелочестойкий фартук по ГОСТ 12.4.029;
    • Резиновые перчатки КЩС типа 1 или 2 по ГОСТ 20010;
    • Герметичные защитные очки ГОСТ 12.4.253 либо лицевой щиток;
    • Резиновые сапоги с усиленным подноском.
  4. Огнетушители: применяют углекислотные модели ОУ-3 или ОУ-5, а также порошковые ОП-4(з). Водные и пенные огнетушители на электроустановках под напряжением запрещены.

Случаи, когда отдельная аккумуляторная комната НЕ требуется по нормам РК: применение литий-железо-фосфатных (LiFePO4) и гелевых (GEL VRLA) батарей

Строительство отдельной аккумуляторной с вентиляцией Ex d и химстойкими полами требует от 8 до 25 млн тенге. Но нормы ПУЭ РК допускают работу без отдельной комнаты при выборе современных типов накопителей энергии. Это реальная экономия бюджета. И все больше казахстанских логистических компаний переводят складской парк на герметичные батареи.

Законные варианты работы без спецпомещения:

  • Литий-железо-фосфатные батареи (LiFePO4): литиевые аккумуляторы складской техники герметичны и управляются контроллером BMS. При их заряде электролиз воды отсутствует. Выделение водорода равно нулю (H2 = 0). Помещение сохраняет стандартную категорию склада (В3/В4). Зарядные посты ставят прямо в пролетах склада рядом с силовой сетью 380 В.
  • Гелевые свинцово-кислотные батареи (GEL VRLA): в таких АКБ серная кислота загущена до состояния геля. Рекомбинация газов внутри корпуса достигает 99%. При исправном зарядном устройстве водород не выделяется. По ПУЭ РК зарядка до двух машин с GEL-батареями разрешена в основном зале склада при наличии местного вытяжного зонта.
  • Дробная зарядка (Opportunity Charging): литиевую технику подзаряжают токами 100–200 А во время 15-минутных пауз. Для такого поста достаточно выделить ровную площадку с защитным отбойником и огнетушителем ОУ-5.
Тип тяговой батареиКатегория помещенияТребование к зарядной комнатеЗатраты на инфраструктуру
Свинцово-кислотная панцирная (PzS, жидкий электролит)Категория А / Б (Взрывопожароопасная)Обязательна отдельная комната: стены REI 150, вытяжка Ex d на 6–8 крат, приямок нейтрализации, душ самопомощи.Высокие: проект, СМР, взрывозащита, согласование в МЧС РК.
Свинцово-кислотная гелевая (GEL VRLA)Категория В2 / В3 (Пожароопасная)Не требуется: допускается зарядный пост на складе с локальным зонтом при мощности до 5 кВт.Умеренные: подвод силового кабеля и вытяжной зонт.
Литий-железо-фосфатная (LiFePO4 с платой BMS)Категория В3 / В4 или класс складаНе требуется: зарядка идет на складских линиях и в зонах стоянки без вредных выбросов.Минимальные: розетка 380 В, отбойник, углекислотный огнетушитель.

Инженеры ИП «Казмеханика» (shtabeler24.kz) поставляют сертифицированные тяговые аккумуляторы, зарядные шкафы и складскую технику по всему Казахстану. Мы помогаем рассчитать пожарные нагрузки и подобрать оптимальные батареи под специфику вашего склада.
