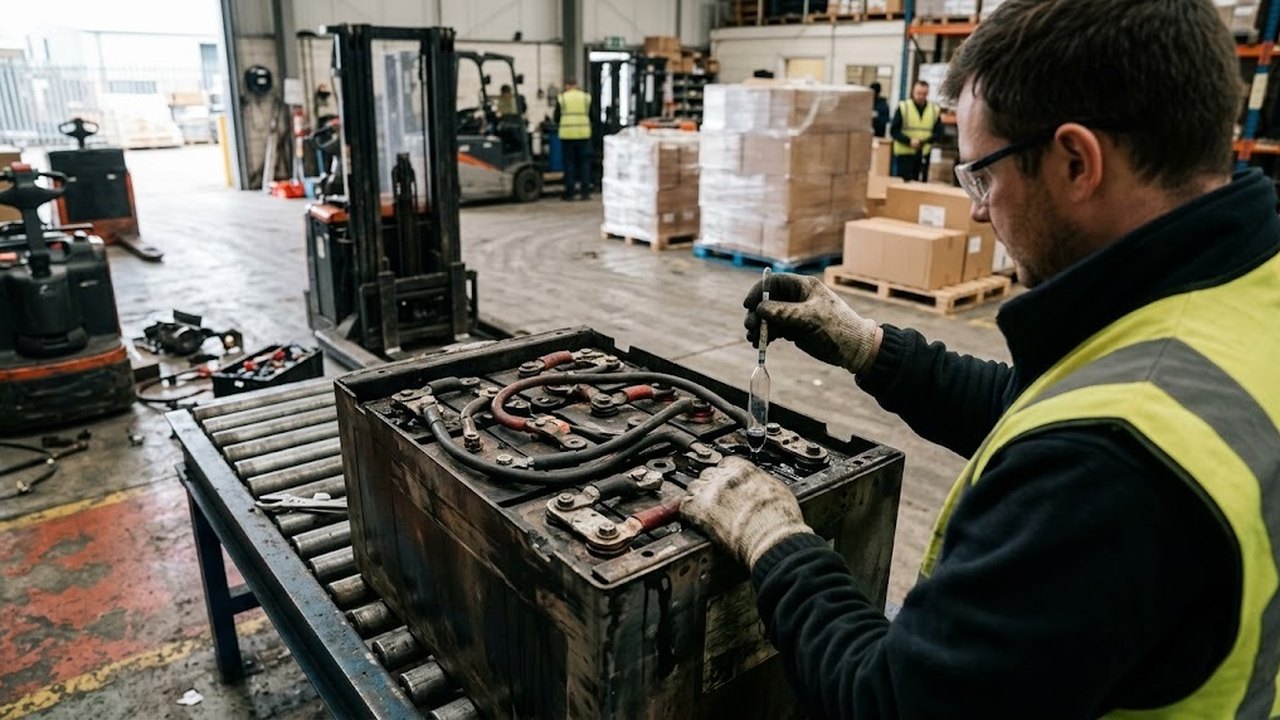

Тяговая батарея питает ходовые двигатели и гидросистему напольного электротранспорта. В режимах интенсивной обработки грузов надежные тяговые аккумуляторы для погрузчиков определяют производительность склада. Ошибки в подборе типа ячеек или емкости вызывают простои техники и перегрев силовой проводки. В ИП «Казмеханика» (shtabeler24.kz) мы рассчитываем энергоемкость тяговых источников питания по реальным профилям сменной нагрузки. Каждый ампер-час требует точного обоснования.
Классификация тяговых АКБ: свинцово-кислотные с жидким электролитом (панцирные пластины PzS/PzB), гелевые (GEL/AGM) и литий-железо-фосфатные (LiFePO4)
Электрохимическая система источника тока задает циклический ресурс и допустимую скорость восполнения заряда. Современные тяговые акб для складской техники делятся на три конструктивные группы. Это панцирный свинец с жидким электролитом, необслуживаемые герметичные блоки с гелем и литий-железо-фосфатные модули. Каждая технология оптимизирована под свой график сменности.
Панцирные свинцово-кислотные ячейки PzS и PzB составляют основу тяжелого парка. Положительный электрод собран из пористых полиэфирных трубок с активной массой из диоксида свинца. Внутри трубок запрессованы токоотводящие стержни. Трубчатый панцирь предотвращает осыпание активной массы при глубоком циклировании. Это продлевает срок службы. Раствор серной кислоты плотностью 1.27–1.29 г/см³ гарантирует высокую токоотдачу. Ресурс достигает 1200–1500 циклов при глубине разряда до 80%.
Гелевые батареи (GEL) и блоки AGM относятся к классу VRLA с клапанным регулированием. В гелевых моделях электролит связан диоксидом кремния. В модификациях AGM кислота абсорбирована в стекловолоконных матах. Внутренняя рекомбинация газов достигает 99%. Газовыделение отсутствует. Долив воды не требуется. Батареи безопасны для пищевых складов и чистых фармацевтических зон. Однако циклический ресурс ограничен 800–1200 циклами, а чувствительность к перезаряду требует применения зарядных устройств с точным профилем IUoU.
Зарядные устройства 12В
Весь раздел →
Зарядное устройство 12V/15A для CDDB-E (12V/15A CHARGER(built-out) 35206000001)
Зарядное устройство для штабелёров TSE (Charger XYM 300W 12V/15A)
Зарядное устройство для штабелёров CTD 12V/15A встроенное (Charger)
Литий-железо-фосфатные батареи (LiFePO4) обеспечивают наивысшую производительность парка. Оливиновая кристаллическая решетка катода гарантирует химическую стабильность ячеек при нагреве. Батареей управляет интеллектуальная плата BMS. Контроллер отслеживает напряжение, температуру и балансировку каждого элемента. Аккумуляторы принимают высокие зарядные токи до 1.0C. За 40–50 минут батарея набирает 80% емкости. Ресурс составляет 3000–4500 полных циклов при глубине разряда до 95%.
| Электрохимический тип | Циклический ресурс (до 80% емкости) | Допустимая глубина разряда (DoD) | КПД цикла (Round-trip) | Время полного заряда | Требования к вентиляции |
|---|---|---|---|---|---|
| Панцирный свинец (PzS / PzB) | 1200–1500 циклов | 80% (критично) | 70–75% | 8–10 часов + остывание | Обязательна зарядная комната (Ex d) |
| Гелевый свинец (GEL / AGM) | 800–1200 циклов | 60–70% | 75–80% | 9–12 часов | Общеобменная вентиляция склада |
| Литий-железо-фосфат (LiFePO4) | 3000–4500 циклов | 90–95% | 94–97% | 1.5–2.0 часа (дробный заряд) | Не требуется (зарядка в цеху) |
Выбор химической системы диктуется графиком работы склада. При односменной работе панцирный свинец обеспечивает минимальные начальные затраты. При круглосуточной эксплуатации в 3 смены технология LiFePO4 окупается за счет отказа от запасных батарей и зарядных комнат.
Стандарты и типоразмеры элементов: европейский DIN (PzS, ширина банки 198 мм) vs британский BS (PzB, ширина банки 158 мм), габариты коробов и балластная масса
Геометрия аккумуляторных ящиков стандартизирована международными регламентами EN 60254-2 и DIN 43536. Грамотный подбор тяговой батареи по габаритам исключает люфты и повреждения силовых кабелей внутри батарейного отсека. Разница в ширине ячейки между европейским и британским стандартом составляет ровно 40 мм. Эта разница принципиальна.
Европейский стандарт DIN определяет элементы PzS с фиксированной шириной банки 198 мм. Длина отдельной банки зависит от количества внутренних пластин и составляет от 47 до 192 мм. Высота ячейки достигает от 305 до 720 мм. Такие габариты приняты на европейских машинах марок Jungheinrich, Still, Linde и европейских линейках Toyota. Высокая емкость единичной пластины (до 120 А·ч) обеспечивает компактное размещение мощных батарей.
Ричтраки
Весь раздел →
Ричтрак электрический с кабиной TOR 1,5 т 6,0 м CQD15T (триплекс) 48/375 В/Ач
Ричтрак электрический с кабиной TOR 1,5 т 7,4 м CQD15 Li-ion
Ричтрак электрический с кабиной TOR 1,5 т 5,0 м CQD15
Британский стандарт BS регламентирует банки PzB с фиксированной шириной 158 мм. Элементы PzB разработаны для узких батарейных отсеков. Длина банки варьируется от 45 до 158 мм при емкостях от 100 до 650 А·ч. Ячейки PzB доминируют на азиатской погрузочной технике марок Heli, Hangcha, EP Equipment, TCM, Komatsu и Nichiyu.
| Параметр стандарта | Европейский стандарт DIN (PzS) | Британский стандарт BS (PzB) |
|---|---|---|
| Стандартная ширина банки | Фиксированная: 198 мм | Фиксированная: 158 мм |
| Емкость одной пластины | 40–120 А·ч (повышенная энергоемкость) | 25–85 А·ч (компактная компоновка) |
| Типичная высота призмы | 405 / 505 / 570 / 720 мм | 425 / 515 / 595 / 685 мм |
| Применяемость в технике | Европейские погрузчики, тяжелые ричтраки | Азиатские погрузчики, узкопроходная техника |
| Межэлементные перемычки | Гибкие изолированные медные кабели с болтом M10 | Гибкие кабели под болт M10 или пайка свинцом |
Особое внимание уделяется балластной массе батарейного короба. На шильдике погрузчика указаны границы допустимого веса АКБ: например, Min Battery Weight: 1050 kg / Max: 1250 kg. Свинцовая батарея работает противовесом. Дефицит веса нарушает балансировку шасси. При переходе на легкий литий мы монтируем сертифицированные стальные пластины прямо в батарейный ящик для строгого соблюдения весового паспорта машины.
Подобрать оборудование под вашу задачу
Номинальные напряжения и типы складской техники: 24V (самоходные тележки и штабелеры), 48V (ричтраки и трехопорные погрузчики), 80V (тяжелые вилочные электропогрузчики)
Номинальное напряжение силовой установки определяет рабочие токи в проводке и предельную мощность электродвигателей. Для малой складской механизации используются тяговые батареи для штабелеров и поводковых тележек напряжением 24 В. Ричтраки и универсальные погрузчики работают на напряжении 48 В. Тяжелые погрузчики грузоподъемностью от 2.5 до 5.0 тонн комплектуются 80-вольтовыми батареями.
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
Напряжение 24V (12 свинцовых банок или 8 последовательных ячеек LiFePO4) оптимально для компактных машин. Самоходные тележки комплектуются АКБ емкостью 150–270 А·ч. Поводковые штабелеры требуют батарей емкостью 200–375 А·ч. Мощность тягового двигателя хода составляет 0.75–1.5 кВт, гидростанции подъема — 2.2–3.0 кВт. Рабочий ток маневрирования держится на уровне 40–60 А. Пиковый ток при отрыве груза достигает 180 А.
Напряжение 48V (24 банки свинца или 15S/16S LiFePO4) применяется на высотных ричтраках и трехопорных погрузчиках. Емкость батарей варьируется от 400 до 775 А·ч. Повышение вольтажа вдвое снижает силу тока в силовых кабелях. Это предотвращает перегрев насосных двигателей мощностью 11–15 кВт при многократных подъемах мачты на высоту до 12.5 метров.
Напряжение 80V (40 свинцовых элементов или 25S/26S LiFePO4) создано для тяжелых четырехопорных погрузчиков. Запас энергии достигает 40.0–74.4 кВт·ч при емкостях 500–930 А·ч. Высокое напряжение обеспечивает скорость движения с грузом до 20 км/ч и интенсивный подъем мачты без перегрузки силовой электроники инвертора.
| Тип складской техники | Номинальное напряжение | Число ячеек (Свинец / LiFePO4) | Диапазон емкости (C5) | Суммарная энергоемкость |
|---|---|---|---|---|
| Электротележки и легкие штабелеры | 24 В | 12 элементов / 8S ячеек | 150–375 А·ч | 3.6–9.0 кВт·ч |
| Ричтраки и трехопорные погрузчики | 48 В | 24 элемента / 15S–16S ячеек | 400–775 А·ч | 19.2–37.2 кВт·ч |
| Тяжелые 4-опорные электропогрузчики | 80 В | 40 элементов / 25S–26S ячеек | 500–930 А·ч | 40.0–74.4 кВт·ч |
Рост напряжения повышает общий КПД гидропривода. Это сокращает тепловые потери в кабельных трассах по закону Джоуля-Ленца.
Инженерная методика расчета емкости (А·ч) по энергопотреблению за смену и коэффициенту интенсивности
Расчет емкости тяговой батареи опирается на баланс энергопотребления машины за рабочую смену. Заниженная емкость вызовет глубокую просадку напряжения уже в середине дня. Завышенная емкость приведет к переплате за лишний свинец и перегрузит мост техники.
Суммарное энергопотребление за смену складывается из мощности приводов и времени их включения:
E_смена = (P_ход × t_ход + P_подъем × t_подъем + P_руль × t_руль) × k_интенс
Ричтраки
Весь раздел →
Ричтрак электрический с кабиной TOR 1,5 т 7,4 м CQD15
Ричтрак электрический с кабиной TOR 1,5 т 6,2 м CQD15
Ричтрак электрический с кабиной TOR 1,5 т 6,2 м CQD15 Li-ion
В формуле величины P_ход и P_подъем означают среднюю электрическую мощность приводов в киловаттах, t_ход и t_подъем — чистое время работы агрегатов в часах. Коэффициент интенсивности k_интенс варьируется от 1.15 при стандартной нагрузке до 1.45 при непрерывной разгрузке паллет в распределительном центре.
Необходимая номинальная емкость батареи (C_ном в ампер-часах) вычисляется по выражению:
C_ном = (E_смена × 1000) / (U_ном × DoD × η_АКБ × k_старен)
Параметр DoD равен 0.80 для свинцово-кислотных АКБ и 0.95 для литиевых. Коэффициент запаса на деградацию k_старен = 0.85 закладывает 15-процентный резерв емкости на конец срока службы. Электрохимический КПД отдачи η_АКБ составляет 0.85 для свинцовых пластин и 0.98 для элементов LiFePO4.
Практический пример расчета shtabeler24.kz: Вилочный электропогрузчик 2.0 т с напряжением сети 48 В работает 8-часовую смену. Чистое время движения составляет 3.5 часа (мощность 4.2 кВт), чистое время подъема мачты — 1.8 часа (мощность насоса 8.5 кВт). Сменное энергопотребление с коэффициентом интенсивности k=1.25 составляет(3.5 × 4.2 + 1.8 × 8.5) × 1.25 = 37.5 кВт·ч. Требуемая емкость свинцовой батареи:(37500) / (48 × 0.80 × 0.85 × 0.85) = 1352 А·ч. Такой объем не помещается в один батарейный карман. Решением становится двухбатарейный комплект (2 сменные АКБ 48V 700 А·ч) либо установка одной литиевой батареи LiFePO4 48V 600 А·ч с дробным зарядом в перерывах.
Для корректного подбора аккумуляторного парка сервисная служба применяет следующий регламент:
Ричтраки
Весь раздел →
Ричтрак электрический с кабиной TOR 1,5 т 8,0 м CQD15
Ричтрак электрический с кабиной TOR 2,0 т 6,2 м CQD20-D Li-ion
Ричтрак электрический с кабиной TOR 2,0 т 6,2 м CQD20-D
- Проверка паспортного вольтажа и мощности приводов шасси.
- Анализ габаритов посадочного отсека и весовых лимитов балласта.
- Расчет суточного энергопотребления с учетом высоты подъема.
- Выбор химического типа ячеек под доступный график зарядки.
- Определите напряжение бортовой сети техники (24 В, 48 В или 80 В).
- Замерьте фактическое время работы приводов за типовую смену.
- Рассчитайте необходимую емкость по приведенным формулам.
- Согласуйте габариты короба и тип силового разъема (REMA или Anderson).
Специфика эксплуатации тяговых АКБ в климатических условиях Казахстана (-30...+40 °C, подогрев батарейных отсеков)
Климат Казахстана отличается выраженной континентальностью и широкой сезонной амплитудой температур. Зимние морозы до -30 °C в Астане, Караганде и Павлодаре сменяются летней жарой свыше +40 °C в Шымкенте и Туркестане. Если логистическая компания планирует купить тяговый аккумулятор алматы или эксплуатировать технику на неотапливаемом складе, температурные факторы становятся решающими.
Охлаждение свинцового электролита с +30 °C до -20 °C снижает полезную отдачу батареи на 40%. Вязкость электролита возрастает. Диффузия ионов замедляется. В морозных условиях плотность заряженного электролита повышают до 1.30–1.31 г/см³. Разряженный аккумулятор с плотностью 1.12 г/см³ замерзает уже при -9 °C. Образование кристаллов льда разрывает пластиковые стенки банок и деформирует свинцовые пластины.
Литиевые батареи LiFePO4 имеют жесткое физическое ограничение по заряду. Зарядка ячеек LiFePO4 при температуре ниже 0 °C строго запрещена. Холодный заряд вызывает осаждение металлического лития на аноде. Формируются острые дендриты. Это приводит к внутреннему пробою сепаратора и риску возгорания. Для работы в морозильных терминалах и на холодных складах Казахстана аккумуляторы shtabeler24.kz оснащаются автоматическими греющими матами. Система подогрева прогревает ячейки до +10 °C перед подачей зарядного тока.
Летняя жара выше +35 °C стимулирует ускоренную коррозию положительных решеток свинцовых АКБ. Вода выкипает быстрее. Требуется еженедельный долив дистиллята. Зарядные станции на открытых рампах и в душных помещениях должны оснащаться термодатчиками с автоматической компенсацией напряжения по температуре.
| Температурный диапазон | Поведение свинцовых АКБ (PzS/PzB) | Поведение LiFePO4 батарей | Сервисные меры на складе |
|---|---|---|---|
| Мороз (-30...-10 °C) | Емкость падает до 55–65%, риск замерзания при разряде | Разряд стабилен, заряд без подогрева заблокирован BMS | Установка термочехлов, подогрев ячеек, плотность 1.30 г/см³ |
| Норма (+15...+25 °C) | 100% номинальной емкости, штатный ресурс | 100% емкости, максимальная скорость заряда | Штатный регламент контроля уровня электролита |
| Жара (+35...+45 °C) | Интенсивный саморазряд, сульфатация, выкипание воды | Нагрев ячеек, активация защиты BMS при T > +55 °C | Еженедельный долив дистиллята, вентиляция, ночной заряд |
Точное соблюдение температурных регламентов обеспечивает безаварийную службу аккумуляторного парка. Инженерный отдел ИП «Казмеханика» поставляет все типы тяговых батарей с заводской гарантией и обеспечивает сервисную поддержку в любой точке Казахстана.
