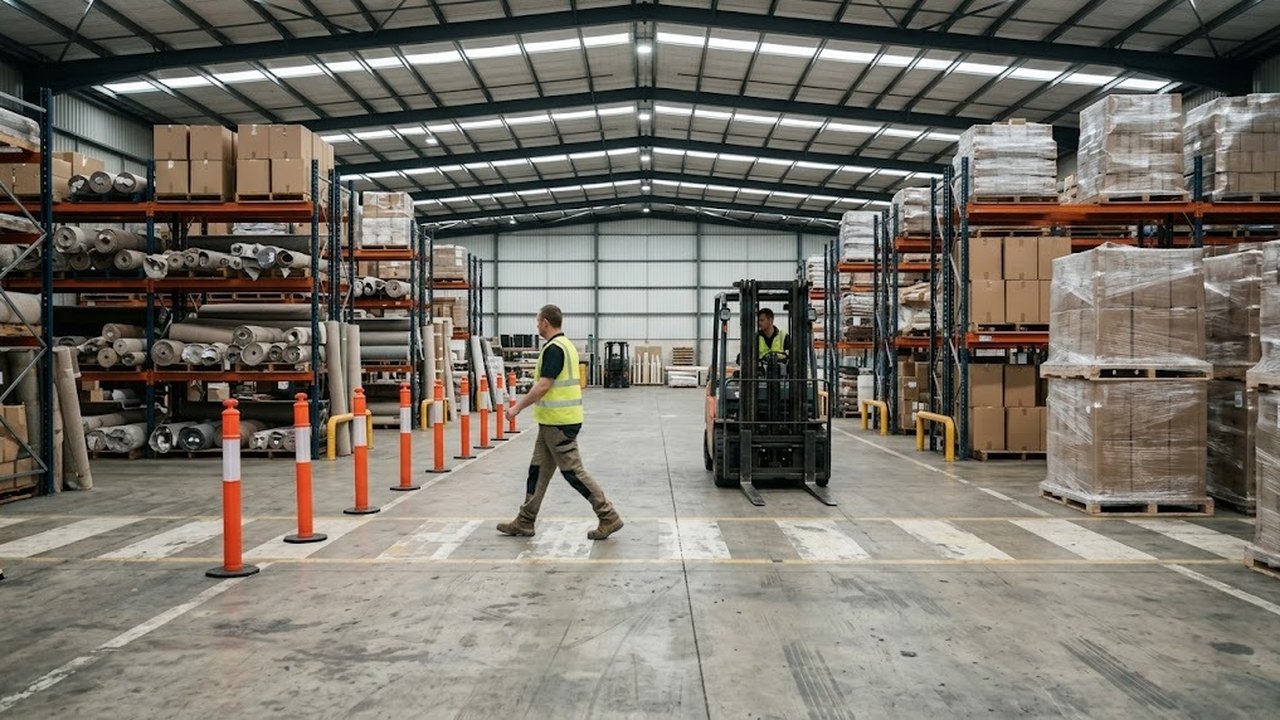

Совместная работа тяжелой техники и пеших сотрудников несет высокие производственные риски. Масса груженого вилочного погрузчика достигает 4–7 тонн. При этом рабочая скорость машины в аллеях доходит до 10–12 км/ч. На гладком полимерном полу тормозной путь груженого погрузчика составляет 3–5 метров. Это факт. Грамотно выстроенная безопасность на складе техника снижает аварийность на 85–90% и защищает несущие стойки стеллажей от разрушительных деформаций. В инженерной практике ИП «Казмеханика» (shtabeler24.kz) мы проектируем разделение маршрутов на базе СНиП РК, стандартов ГОСТ 12.4.026 и активных оптических демаркаторов.
Зонирование складского пространства: нормативы ширины пешеходных проходов (не менее 1,0–1,2 м) и технологических проездов для одностороннего/двустороннего движения техники по СНиП РК
Разделение траекторий людей и напольного транспорта закладывается на этапе генерального плана. Прямой контакт человека с машиной должен быть полностью исключен. Действующие пешеходные дорожки на складе снип и своды правил СП РК 3.02-113-2014 («Складские здания») задают минимальные габариты проходов:
- Траектория одностороннего движения пешеходов: минимальная расчетная ширина составляет 1,0 м. Этого достаточно для прохода сотрудника вдоль стеллажных рядов или капитальных стен здания.
- Траектория двустороннего движения персонала: ширина дорожки проектируется не менее 1,2–1,5 м. Габарит обеспечивает комфортное расхождение двух работников в зимней спецодежде.
- Центральные магистральные коридоры: на логистических комплексах с численностью смены свыше 50 человек эвакуационные проходы расширяют до 1,8–2,0 м.
Ширина проездов для ричтраков, электроштабелеров и погрузчиков рассчитывается по габаритам машин с учетом груза. Для прямых проездов мы используем нормативные формулы:
Ричтраки
Весь раздел →
Ричтрак электрический с кабиной TOR 1,5 т 6,0 м CQD15T (триплекс) 48/375 В/Ач
Ричтрак электрический с кабиной TOR 1,5 т 7,4 м CQD15 Li-ion
Ричтрак электрический с кабиной TOR 1,5 т 5,0 м CQD15
B_односторонний = B_m + 2 × c
B_двусторонний = 2 × B_m + 3 × c
Параметр B_m означает максимальную габаритную ширину техники с поддоном (обычно 1200–1400 мм). Коэффициент c задает боковой зазор безопасности. При скорости до 8–10 км/ч зазор c равен 0,5 м. И при наличии пешеходного трафика в соседнем створе зазор увеличивают до 0,6–0,8 м.
| Тип технологического коридора | Тип складского оборудования | Ширина по СП РК, м | Инженерное обустройство |
|---|---|---|---|
| Выделенная пешеходная дорожка | Движение любого транспорта запрещено | 1,0 – 1,5 | Сигнальная разметка, защитные перила высотой 1,1 м |
| Проезд с односторонним движением | Электророхли, ведомые электроштабелеры | 1,8 – 2,2 | Сплошная демаркационная линия 100 мм |
| Проезд с двусторонним движением | Вилочные электропогрузчики 1,5–3,0 т | 3,2 – 3,8 | Осевая разметка, дорожные знаки приоритета |
| Рабочий межстеллажный проезд (Ast) | Высотные ричтраки | 2,7 – 3,0 | Торцевые отбойники, сферические зеркала |
| Узкопроходная зона (VNA) | Узкопроходные штабелеры | 1,6 – 1,9 | Рельсовые направляющие, индуктивные датчики |
В зонах поворота техники под прямым углом мы рассчитываем внешний радиус маневра Wa. На пересечениях коридоров формируют треугольник видимости со стороной не менее 6 метров. Любое складирование поддонов в пределах этого треугольника запрещено.
Ричтраки
Весь раздел →
Ричтрак электрический с кабиной TOR 1,5 т 7,4 м CQD15
Ричтрак электрический с кабиной TOR 1,5 т 6,2 м CQD15
Ричтрак электрический с кабиной TOR 1,5 т 6,2 м CQD15 Li-ion
На магистральных перекрестках инженеры shtabeler24.kz монтируют жесткие физические барьеры. Перила высотой 1100 мм с перекладиной на уровне 500 мм и отбортовкой 150 мм полностью исключают выход человека под колеса погрузчика. Это надежный барьер.
Сигнальная цветовая разметка по ГОСТ 12.4.026 / СН РК: желтые и белые линии шириной 100 мм, контрастная желто-черная маркировка колонн, ворот и перекрестков с ограниченной видимостью
Напольная демаркация служит главным визуальным ориентиром для водителей и кладовщиков. Качественная разметка зон на складе для погрузчиков наносится строго по ГОСТ 12.4.026 и нормативам СН РК. Линии выполняют двухкомпонентными полиуретановыми или эпоксидными компаундами. Такие материалы стойки к истиранию колесами из вулколлана и полиуретана.
При цветовом зонировании применяют регламентированные стандарты:
- Сигнальный желтый (RAL 1023) или белый (RAL 9016): обозначает границы проездов, зон хранения и дорожек для людей. Стандартная ширина сплошной полосы равна 100 мм. Пешеходные переходы размечают зеброй с полосами шириной 400 мм и шагом 200–300 мм.
- Контрастная желто-черная полоса (угол 45°, ширина 50–100 мм): предупреждает о постоянном риске наезда. Ею маркируют колонны здания, въездные ворота, выступающие балки, пандусы и приямки доклевеллеров.
- Красно-белая маркировка: выделяет пожарные гидранты, шкафы автоматики и огнетушители. Вокруг этих точек наносят запретную буферную зону радиусом не менее 1,0 м. Загромождать эту площадь запрещено.
Для предотвращения скольжения пешеходов в мокрых зонах разгрузки в эпоксидную смолу добавляют кварцевый песок фракции 0,3–0,6 мм. Коэффициент сцепления покрытия возрастает до 0,55. Люди не поскользнутся.
Ричтраки
Весь раздел →
Ричтрак электрический с кабиной TOR 1,5 т 8,0 м CQD15
Ричтрак электрический с кабиной TOR 2,0 т 6,2 м CQD20-D Li-ion
Ричтрак электрический с кабиной TOR 2,0 т 6,2 м CQD20-D
Перед покраской бетонное основание обязательно подготавливают механическим путем. Масляные пятна удаляют растворителями, а цементную пленку снимают дробеструйной очисткой или алмазным шлифованием. И такая обработка обеспечивает адгезию на отрыв более 2,0 МПа. Разметка служит до 3–5 лет даже при высоком грузообороте.
Подобрать оборудование под вашу задачу
Активные световые и проекционные системы: синий луч безопасности (Blue Spot / Bluespot), боковые красные лазерные полосы запретной зоны (Red Zone Warning Light)
В условиях высокого шума работающих конвейеров или при ношении защитных наушников кладовщики могут не услышать гудок. В таких зонах высокую надежность показывает оптический комплекс blue spot красный луч безопасность склада, устанавливаемый прямо на погрузчик.
Система световой сигнализации включает два базовых элемента:
- Синий маркер (Blue Spot / Bluespot): светодиодный прожектор мощностью 10–20 Вт с фокусирующей линзой. Прибор крепится на защитную раму кабины на высоте 2,0–2,5 м. Луч формирует на полу яркое пятно диаметром 250–350 мм на дистанции 4,5–6,0 м перед машиной. При выезде техники из глухого проезда синее пятно появляется на перекрестке за 2–3 секунды до появления мачты. Пешеход успевает вовремя остановиться.
- Боковые полосы запретной зоны (Red Zone Light): боковые LED-модули проецируют непрерывную красную линию вдоль левого и правого бортов. Линия очерчивает коридор 0,8–1,2 м от корпуса. Она показывает границу заноса заднего противовеса при резком повороте руля.
| Тип оптического прибора | Место монтажа | Геометрия луча | Дальность, м | Назначение оптической системы |
|---|---|---|---|---|
| Blue Spot / Red Spot | Рама крыши спереди и сзади | Круглое пятно Ø30 см | 4,5 – 6,0 | Предупреждение о приближении погрузчика из слепой зоны |
| Blue Arrow Spot | Задняя часть противовеса | Световая стрелка | 4,0 – 5,5 | Указание вектора хода при маневрировании задним ходом |
| Red Zone Light | Боковые крылья рамы | Сплошная линия | 0,8 – 1,5 | Индикация слепой зоны водителя и дуги заноса противовеса |
| Стационарный ГОБО-проектор | Потолочные фермы склада | Знак «Пешеходный переход» | 4,0 – 8,0 (высота) | Яркая проекция знаков на запыленных и влажных полах |
На логистических центрах Казахстана мы объединяем гобо-проекторы с микроволновыми радарами. Световой знак «Внимание, погрузчик!» загорается на полу перекрестка только при приближении техники. Это мгновенно привлекает внимание людей.
Ричтраки
Весь раздел →
Ричтрак электрический с кабиной TOR 2,0 т 8,6 м CQD20-D
Ричтрак электрический с кабиной TOR 2,0 т 11,1 м CQD20-D Li-ion с камерой и быстрым подъемом
Ричтрак электрический с кабиной TOR 2,0 т 12,0 м CQD20-D с камерой и быстрым подъемом
Системы пассивной физической защиты стеллажей: угловые стальные отбойники рам (толщина стали ≥4 мм, анкеровка в бетон М300), ударопоглощающие полимерные демпферы
Удары вилами или поддоном по стойкам стеллажей несут огромную опасность. Повреждение металлического профиля толщиной 1,5–2,5 мм снижает несущую способность секции на 60–80%. Это может вызвать обрушение всего ряда. Надежные защитные ограждения стеллажей казахстан поставляются ИП «Казмеханика» по стандартам ГОСТ Р 55525 и EN 15512.
Кинетическая энергия трехопорного погрузчика массой 3,0 т при скорости 5 км/ч (1,39 м/с) составляет около 2900 Дж. Отбойники проектируются на гашение скользящих касательных ударов с энергией 400–600 Дж. Они отводят колесо машины в сторону проезда.
В складских проектах мы применяем два типа защитных барьеров:
- Угловые и торцевые стальные отбойники: собираются из листовой стали Ст3сп или 09Г2С толщиной 4–6 мм. Высота экрана составляет 400–500 мм. Основание крепится к бетонному полу класса В25 (марка М300) четырьмя анкерами М12–М16 с глубиной посадки от 100–120 мм. Конструкция выдерживает удар энергией от 400 Дж на высоте 400 мм без передачи деформации на стеллаж.
- Ударопоглощающие полимерные демпферы (HDPE): эластичные накладки на стойки и гибкие барьеры. При контакте полимер упруго сжимается, поглощает до 80% энергии удара и возвращает исходную форму. Но главное достоинство полимера в другом. Он сохраняет бетонный пол и предотвращает вырывание анкеров из плиты.
| Критерий оценки | Стальной отбойник | Полимерный демпфер (HDPE) |
|---|---|---|
| Материал | Листовая сталь 4–6 мм с порошковой покраской | Высокопрочный модифицированный полиэтилен |
| Реакция на удар | Пластический изгиб металла, срез анкеров | Упругое поглощение энергии с восстановлением формы |
| Нагрузка на пол | Риск скола бетона и вырыва крепежа М12/М16 | Полная сохранность плиты благодаря эластичности |
| Стойкость к химии | Требует подкраски при повреждении эмали | Полная инертность к солям, кислотам и влаге |
| Сфера монтажа | Торцы рядов, въездные ворота, проезды | Фронтальные стойки, фармацевтические склады |
Торцы сдвоенных стеллажей усиливают спаренными балками или трубами диаметром 108–133 мм со стенкой 4,5 мм. Длина барьера перекрывает ряд с запасом по 150 мм с каждой стороны. Металл надежно защищает конструкцию.
Правила взаимодействия водителей техники и пешего персонала: приоритеты движения, сферические обзорные зеркала на Т-образных перекрестках, регламент подачи звукового сигнала
Физические барьеры и разметка работают эффективно только при соблюдении внутренних складских правил. В технологических регламентах предприятий фиксируют четкий порядок совместной работы:
- Приоритет движения: на пешеходных переходах сотрудник пользуется преимуществом. Но пешеходам запрещено заходить в рабочую зону мачты (радиус 2,0–2,5 м) и пересекать путь машины с поднятым грузом. Человек обязан установить визуальный контакт с водителем и дождаться остановки машины.
- Сферические обзорные зеркала: на Т-образных перекрестках и выездах из аллей обязательна установка зеркал диаметром 600, 800 или 1000 мм с сектором обзора 160–180°. Зеркала вешают на высоте 2,2–2,5 м с наклоном 15–20° вниз. Устройства открывают обзор слепой зоны на дистанцию до 15–20 метров.
- Звуковая сигнализация: водитель подает звуковой сигнал (громкость 85–95 дБ) перед слепыми поворотами, перед воротами, при заднем ходе и при появлении человека ближе 5 метров.
- Сигнальная спецодежда: персонал в зоне проездов обязан носить жилеты 2-го или 3-го класса видимости со светоотражающими полосами по ГОСТ 12.4.281. Обязательна спецобувь с подноском на 200 Дж.
Регулярная ревизия разметки, замена помятых отбойников и оснащение техники фонарями Blue Spot обеспечивают соответствие склада нормативам охраны труда Республики Казахстан.
