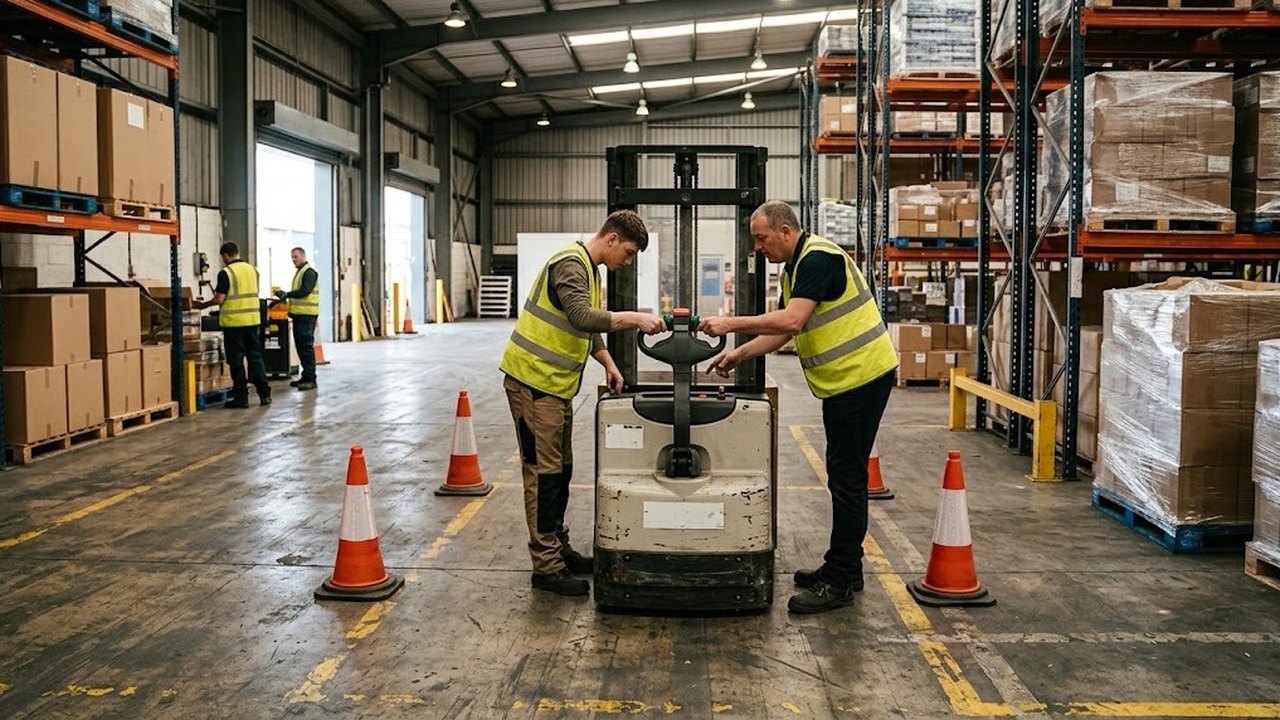

Самоходная электрическая тележка ускоряет обработку паллетированных грузов на складе в три раза по сравнению с ручной гидравлической рохлей. При грузоподъемности от 1.5 до 2.0 тонн машина берет на себя тяговое усилие и подъем вил. Однако ошибки персонала при маневрировании в узких проходах нередко приводят к повреждению стеллажей или производственным травмам. Грамотное управление электророхлей требует четкого знания зон работы румпеля, логики контроллера и алгоритмов экстренного торможения. Инженерная служба ИП «Казмеханика» (shtabeler24.kz) подготовила методическое руководство по безопасной эксплуатации самоходных тележек для операторов и специалистов по охране труда предприятий Казахстана.
Архитектура органов управления многофункционального румпеля: клавиши-бабочки акселератора, кнопки подъема/спуска, кнопка аварийного реверса
Основным интерфейсом взаимодействия оператора с машиной выступает эргономичная рукоять управления (румпель). Головка румпеля объединяет электрические переключатели, датчики Холла и элементы противоаварийной защиты. Все органы управления электророхли скомпонованы по симметричной схеме. Это позволяет оператору контролировать движение одинаково уверенно правой или левой рукой.
На корпусе головки рукояти размещены четыре ключевых узла:
