Высотный ричтрак потребляет максимальное количество электроэнергии среди складской техники. Тяжелые циклы подъема паллетов на высоту до 12.5 метров создают пиковые нагрузки до 200–350 А. Это факт. Надежный аккумулятор для ричтрака и согласованная зарядная станция определяют непрерывность логистических операций. В инженерной практике ИП «Казмеханика» (shtabeler24.kz) мы регулярно рассчитываем энергоемкость тяговых батарей 48V и проектируем зарядные посты по нормативам Республики Казахстан. Ниже представлены технические расчеты, сравнение типов ячеек и правила безопасной зарядки.

Энергопотребление высотных ричтраков: тяговые батареи 48V (емкость 400–775 А·ч) под интенсивные многосменные нагрузки

Энергетический баланс ричтрака формируется тремя силовыми узлами. Это привод хода, гидронасос подъема мачты и сервопривод рулевого управления. Насосный агрегат мощностью 11–18 кВт потребляет до 65% энергии смены при работе на верхних ярусах стеллажей. Номинальная тяговая батарея 48в ричтрак обеспечивает запас энергии от 19.2 до 37.2 кВт·ч при емкостях 400–775 А·ч. И при стандартной интенсивности 25–30 паллето-операций в час удельный расход составляет 3.2–4.8 кВт·ч за машино-час. Нагрузка высока.

Расход энергии на единичный цикл подъема рассчитывается по формуле:

Ричтраки

Весь раздел →

E_цикл = (m × g × H) / (3600 × η_гидр) + E_выдвиж + E_ход

В этой формуле переменная m обозначает массу груза с кареткой в килограммах, g = 9.81 м/с², H задает высоту подъема в метрах. Коэффициент η_гидр ≈ 0.72–0.78 учитывает гидродинамический КПД системы. Подъем поддона весом 1.5 т на отметку 10.5 м требует около 0.075 кВт·ч механической работы. Но с учетом потерь в инверторе и обмотках AC-двигателя формируется разрядный импульс 95–115 А длительностью 25–30 секунд.

Класс грузоподъемности и высота мачтыТипоразмер батарейного короба (DIN / BS)Номинальная емкость (C5 / C1)Полезная энергоемкость (кВт·ч при DoD 80%)Автономность при интенсивной работе
1.4–1.6 т / подъем до 7.5 м48V 4 PzS 460 / 4 PzB 400400–460 А·ч15.3–17.6 кВт·ч5.5–6.5 моточасов
1.6–2.0 т / подъем 8.5–10.5 м48V 5 PzS 560–620560–620 А·ч21.5–23.8 кВт·ч7.0–8.0 моточасов (1 смена)
2.0–2.5 т / подъем 11.0–12.5 м48V 6 PzS 700–775700–775 А·ч26.8–29.7 кВт·ч7.5–9.0 моточасов
Тяжелый 3-сменный режим (24/7)48V LiFePO4 (модульная кассета)560–700 А·ч26.8–33.5 кВт·ч (DoD 95%)Круглосуточно с быстрой подзарядкой

Для непрерывной работы складского комплекса с двухсменным графиком емкость выбирается с запасом 15–20%. Это компенсирует естественное старение электродов. Если остаточная емкость падает ниже 80% от номинала, батарея перестает выдерживать смену. Требуется замена.

Ричтраки

Весь раздел →

Сравнение типов АКБ: панцирные свинцово-кислотные PzS/PzB vs литий-железо-фосфатные LiFePO4

Панцирные свинцово-кислотные элементы стандартов DIN (PzS) и BS (PzB) остаются базовым решением для парков с классической зарядной комнатой. Трубчатые положительные пластины удерживают активную массу диоксида свинца от осыпания при глубоких циклах. Литий-железо-фосфатные аккумуляторы LiFePO4 обеспечивают втрое больший циклический ресурс. Они допускают высокие зарядные токи без деградации ячеек. И такой выбор химической системы определяет организацию смен, затраты на сервис и совокупную стоимость владения парком.

Свинцово-кислотная батарея 48V собирается из 24 последовательных двухвольтовых элементов в стальном ящике с полимерным кислотостойким покрытием. Масса свинцовой сборки 48V 620 А·ч достигает 950–1150 кг. Этот солидный вес служит противовесом ричтрака. При замене свинцовой АКБ на легкий литиевый блок мы всегда монтируем встроенный стальной балласт. Без балласта машина потеряет продольную устойчивость при выдвижении мачты.

Технический параметрПанцирные свинцово-кислотные PzS / PzBЛитий-железо-фосфатные LiFePO4
Номинальное напряжение ячейки / батареи2.0 В (24 элемента = 48 В)3.2 В (15S = 48.0 В или 16S = 51.2 В)
Энергетический КПД (Round-trip)70–75% (тепловые потери при газовыделении)94–97% (минимальное внутреннее сопротивление)
Допустимая глубина разряда (DoD)80% (разряд глубже 80% ведет к сульфатации)90–95% без потери ресурса
Циклический ресурс (до 80% емкости)1200–1500 циклов (при токе разряда 0.2C)3500–4500 циклов (при токах до 1C)
Время полного заряда8–10 часов плюс 8 часов на остывание1.5–2.0 часа (ток заряда 0.5C–1.0C)
Выделение газов при зарядеВыделение водорода H2 и паров серной кислотыПолное отсутствие газовыделения (герметичные призмы)
Требования к инфраструктуреСпециализированная зарядная комната с вытяжкойПост подзарядки в любой сухой зоне склада
Периодическое обслуживаниеЕженедельный долив дистиллята, замер плотностиНеобслуживаемая система с контролем через BMS

Оливиновая кристаллическая структура катода LiFePO4 устойчива к термическому разгону при нагреве до +270 °C. Безопасность гарантирована. Встроенный блок управления BMS непрерывно контролирует напряжение каждой параллели, температуру ячеек и ток нагрузки. При аварийном дисбалансе или коротком замыкании силовые контакторы мгновенно размыкают цепь 48V.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Высокочастотные импульсные зарядные устройства (HF): профили заряда IUoU / Wa, КПД 92–95% и энергосбережение

Современное зарядное устройство для ричтраков строится по топологии высокочастотного импульсного преобразования (HF) на базе силовых IGBT-транзисторов или MOSFET-модулей. Импульсные аппараты работают на частотах 40–100 кГц. Это снижает габариты силового трансформатора в пять раз и повышает электрический КПД до 92–95%. Устройство минимизирует потери активной мощности. Питающая электросеть склада разгружается.

Трансформаторные ЗУ с профилем Wa обладают низким коэффициентом мощности (cos φ ≈ 0.70). Они греют электролит в конце фазы заряда паразитными токами. Но высокочастотное импульсное зарядное устройство для штабелера и ричтрака реализует цифровое микропроцессорное управление. Ток и напряжение стабилизируются идеально.

Штабелеры

Весь раздел →

Основные зарядные профили для тяговых АКБ:

  • Профиль IUoU (трехстадийный): первая фаза (I) обеспечивает заряд постоянным током до 2.40 В на элемент; вторая фаза (Uo) стабилизирует напряжение со спадом тока; третья фаза (U) поддерживает буферный режим при 2.25 В на элемент. Выкипание воды снижается на 60%.
  • Профиль IUIa (с импульсным дозарядом): после основной фазы подаются короткие импульсы тока для перемешивания электролита и десульфатации свинцовых пластин. Режим идеален для глубоко разряженных PzS-батарей.
  • Профиль CC/CV с CAN-шиной: цифровой алгоритм для литиевых LiFePO4 батарей. Ток и отсечка напряжения задаются контроллером BMS в реальном времени с точностью до 0.01 В на ячейку.
Характеристика зарядного устройстваТрансформаторное ЗУ (50 Гц, кривая Wa)Высокочастотное импульсное ЗУ (HF, 50–100 кГц)
Коэффициент полезного действия (КПД)70–75% (высокие тепловые потери в железе)92–95% (минимальное рассеяние мощности)
Коэффициент мощности (cos φ)0.65–0.75 (требуется компенсация реактива)0.96–0.99 (встроенный активный корректор PFC)
Пульсация выходного тока10–15% (повышенный нагрев батареи)Менее 2% (щадящий режим для электродов)
Влияние на срок службы АКБУскоренная сульфатация из-за перегреваПродление ресурса свинцовой АКБ на 15–20%
Масса и габариты аппарата60–120 кг (громоздкий напольный шкаф)12–25 кг (компактный настенный монтаж)

Экономический эффект внедрения HF-зарядок проявляется в снижении счетов за электричество. Для парка из 5 ричтраков с батареями 48V 620 А·ч годовая экономия превышает 18 000 кВт·ч. При тарифах в Казахстане вложения окупаются за 10–12 месяцев. Выгода очевидна.

Регламент заряда и выравнивания: ночной цикл для свинца (8–10 ч) vs дробная подзарядка LiFePO4 (Opportunity Charging)

Организация зарядных процедур определяет готовность складской техники и долговечность аккумуляторов. Свинцово-кислотные батареи требуют строгого соблюдения суточного графика: 8 часов разряда, 8 часов непрерывного заряда и 8 часов остывания электролита до температуры ниже +35 °C. Литиевые системы снимают эти жесткие ограничения. Они позволяют подзаряжать технику во время технологических пауз оператора. Простои исключены.

Нарушение режима остывания свинцовой батареи приводит к закипанию электролита и разрушению панцирных трубок. При нагреве выше +45 °C скорость коррозии свинцовых решеток возрастает в 2.5 раза. При трехсменной работе для каждого ричтрака требуется комплект из двух или трех сменных батарей. Нужны рольганговые столы для боковой выгрузки АКБ.

Ричтраки

Весь раздел →

Преимущества дробного заряда (Opportunity Charging) для LiFePO4:

  1. Подзарядка в перерывах: 15-минутный перерыв дает прирост емкости 15–20%, а 45-минутный обед восстанавливает до 50% заряда при токе 0.7C–1.0C.
  2. Отказ от сменных батарей: техника работает непрерывно по схеме «одна машина — одна батарея» без тяжелых перестановок аккумуляторов.
  3. Отсутствие эффекта памяти: регулярные частичные подзарядки в диапазоне 30–85% продлевают жизненный цикл литиевых ячеек.
«Правильная зарядка батареи ричтрака свинцового типа включает обязательный еженедельный выравнивающий заряд малым током (0.05C) в течение 12–14 часов. Это устраняет дисбаланс плотности электролита между 24 банками и растворяет крупные кристаллы сульфата свинца», — отмечают инженеры сервисной службы ИП «Казмеханика».

Контроль плотности электролита в свинцовых батареях проводится ареометром еженедельно. Нормальная плотность заряженного элемента составляет 1.28 ±0.01 г/см³ при температуре +25 °C. Долив дистиллированной воды выполняется строго после окончания цикла заряда. В этот момент уровень жидкости поднимается за счет теплового расширения и пузырьков газа.

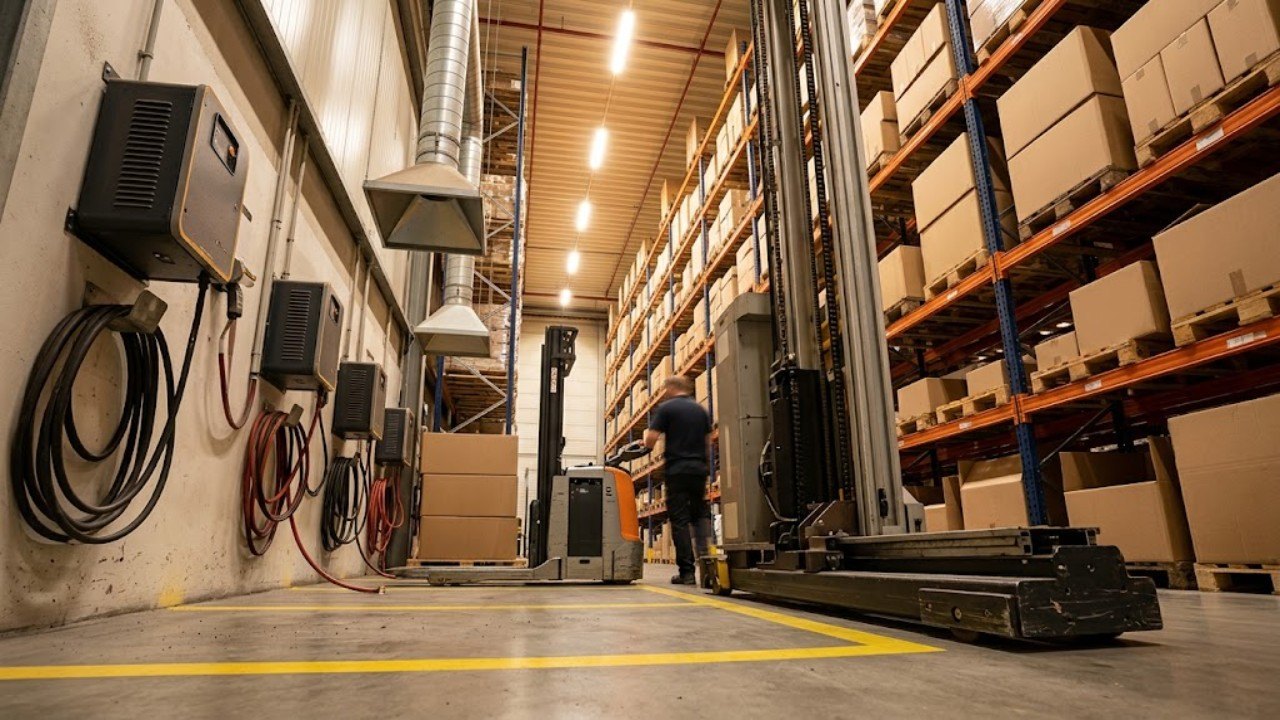

Оснащение зарядных станций на складах Казахстана: автоматические системы безопасности, разъемы REMA / Anderson

Проектирование зон зарядки на складских терминалах Казахстана регулируется нормами ПУЭ РК и правилами пожарной безопасности. Помещения для зарядки свинцово-кислотных батарей относятся к категории А по взрывопожарной опасности из-за выделения водорода при перезаряде. Концентрация водорода в воздухе выше 4.0% создает взрывоопасную смесь. Зарядные комнаты оборудуются принудительной вытяжкой с кратностью воздухообмена не менее 6–8 объемов в час и взрывозащищенными вентиляторами Ex d. Безопасность на первом месте.

Ричтраки

Весь раздел →

Для литиевых аккумуляторов LiFePO4 строить отдельную взрывозащищенную аккумуляторную комнату не требуется. Компактные посты зарядки размещаются прямо в рабочей зоне склада или около доков погрузки. Это экономит от 40 до 120 м² полезной площади.

Элемент оснащения зарядного постаЗона для свинцово-кислотных АКБ (PzS)Пост для литиевых АКБ (LiFePO4)
Вентиляционная системаПринудительная вытяжка во взрывозащищенном исполнении с блокировкой ЗУ при остановке вентилятораОбщеобменная складская вентиляция без специальных взрывозащитных требований
Покрытие пола и приямкиКислотостойкая плитка или эпоксидное покрытие, поддоны с нейтрализующим 5% раствором содыСтандартный обеспыленный промышленный бетонный пол (топпинг)
Силовые разъемы подключенияREMA DIN 160 / 320A или Anderson SB 175 / 350 с механической кодировкой напряжения 48VREMA DIN с сигнальными пинами CAN-bus или Anderson Euro с термодатчиками
Грузоподъемные механизмыТаль, кран-балка или гидравлический рольганговый стол для выгрузки коробов весом до 1.5 тНе требуются (батарея заряжается непосредственно в шасси ричтрака)
Средства индивидуальной защитыОчки, резиновый фартук, кислотостойкие перчатки, аварийный душ для промывки глазСтандартные электротехнические СИЗ (диэлектрические перчатки при ТО)

Надежный силовой контакт батареи с ричтраком и ЗУ обеспечивают разъемы стандартов REMA (Германия) и Anderson Power Products (США). Разъемы REMA DIN 160A и 320A (стандарт DIN 43589-1) оснащаются кодировочными штифтами. Это исключает ошибочное подключение батареи 48V к зарядным станциям на 24V или 80V. А разъемы Anderson серии SBX и Euro снабжены дополнительными вспомогательными контактами (Pilot Contacts). Через них передаются цифровые сигналы CAN-шины между BMS и высокочастотным выпрямителем.

Внедрение высокочастотных ЗУ и литиевых батарей 48V снижает эксплуатационные риски и повышает энергоэффективность складского комплекса. Инженеры ИП «Казмеханика» (shtabeler24.kz) рассчитывают энергопотребление парка техники, поставляют тяговые батареи, силовые ЗУ и комплектующие с оперативной доставкой по регионам Казахстана.
