Грамотное управление штабелером на складе требует строгого соблюдения техники безопасности и регламента обращения с грузами. Оператор обязан понимать кинематику машины. Ошибки персонала часто приводят к опрокидыванию техники, разрушению несущих балок фронтальных стеллажей и производственному травматизму. Инструкция по эксплуатации штабелера включает нормы ежедневного контроля узлов, порядок маневрирования в узких проходах и правила безопасного штабелирования.
Настоящий регламент разработан для операторов самоходных, полуэлектрических и гидравлических штабелеров. Документ адресован инженерам по охране труда. Соблюдение приведенных норм снижает риск аварий на складе до минимального уровня.
Регламент ежедневного предсменного осмотра штабелера

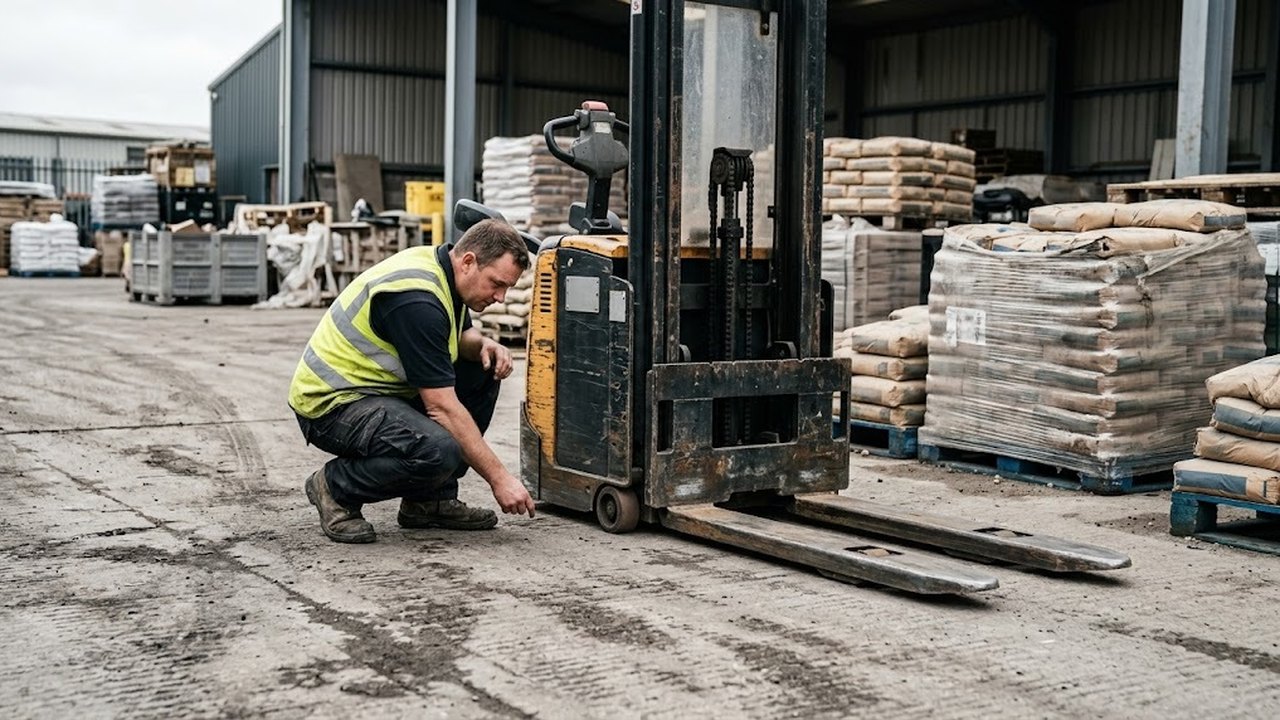

Ежедневный предсменный осмотр штабелера проводится оператором перед началом каждой рабочей смены и занимает от 5 до 10 минут. Процедура включает визуальную оценку металлоконструкций, замер уровня масла в гидробаке и проверку цепей. Далее оператор тестирует работу аварийных систем. Эксплуатация техники с дефектами категорически запрещается до устранения неисправностей сервисной службой.
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
Перечень контрольных операций при выполнении предсменного осмотра:
| Узел или система | Контрольный параметр | Метод проверки | Критерий отбраковки |
|---|---|---|---|
| Электромагнитный тормоз | Срабатывание при отклонении рукояти вверх (<15°) и вниз (>75°) | Наклон рулевого поводка в крайние положения при включенном питании | Отсутствие фиксации колеса, скатывание штабелера на рампе |
| Гидравлический контур | Уровень масла в гидробаке, герметичность уплотнений штока | Визуальный осмотр бака по щупу и подъем вил на максимальную высоту | Уровень масла ниже отметки Min, капли жидкости на штоке цилиндра |
| Пластинчатые цепи Fleyer | Равномерность натяжения ветвей и отсутствие деформации звеньев | Ручной нажим на ветви цепи и замер стрелы провисания линейкой | Разница провисания ветвей более 5 мм, удлинение цепи свыше 3% |
| Системы аварийной защиты | Срабатывание кнопки аварийной остановки и реверса румпеля | Нажатие грибовидной кнопки EM-Stop и клавиши безопасности на румпеле | Не размыкается главная цепь питания, тяговый мотор не отключается |
| Тяговая аккумуляторная батарея | Уровень остаточного заряда на дисплее BDI, фиксация силового разъема | Проверка индикатора панели приборов и осмотр изоляции силового кабеля | Глубокий разряд батареи (<20%), оплавление контактов разъема REMA |
Последовательность действий при обнаружении поломок во время предсменного осмотра:
- Обесточить штабелер нажатием грибовидной кнопки аварийного отключения питания.
- Извлечь ключ зажигания из замка или деактивировать доступ через PIN-код.
- Разместить на поводковой рукояти информационную табличку с предупреждением о неисправности.
- Зафиксировать выявленный дефект в журнале сменного осмотра и доложить начальнику склада.
Базовые приемы движения и транспортировки паллет
Правила работы на штабелере предписывают перемещать груз исключительно в транспортном положении. Нормативная высота вил составляет от 150 до 200 мм от поверхности пола. Такое расстояние надежно защищает поддон от контакта с неровностями напольного покрытия. При этом сохраняется низкий центр тяжести машины. Движение с поднятыми вилами вне зоны непосредственной укладки на стеллаж строго запрещено нормами безопасности.
Штабелеры
Весь раздел →
Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг
Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
Специфика траекторного движения и перемещения по наклонным плоскостям пандусов:
- Преодоление уклонов и рамп: при подъеме с грузом штабелер направляется вилами вперед, а при спуске оператор ведет машину задним ходом (вилами назад к вершине уклона). Это исключает соскальзывание поддона.
- Движение без груза по пандусу: оператор перемещается вилами вниз по склону, находясь выше относительно корпуса машины.
- Маневрирование в узких коридорах (Ast): радиус разворота поводкового штабелера составляет от 1350 до 1600 мм. Поворот рукояти выполняется плавно для исключения заноса консолей.
- Проезд дверных проемов и переходов: оператор заблаговременно снижает скорость хода до 2 км/ч. Перед въездом подается звуковой сигнал и контролируется высота сложенной мачты.
«Смещение центра тяжести за пределы опорного контура при движении с поднятыми вилами приводит к мгновенной потере устойчивости штабелера даже при малом угле поворота рулевого колеса».
Подобрать оборудование под вашу задачу
Технология установки и снятия груза со стеллажей
Установка и снятие поддонов с верхних ярусов стеллажей представляют собой наиболее ответственный этап складской логистики. Работа на высоте до 5,5 метра сопровождается снижением остаточной грузоподъемности. Кроме того, существенно ограничивается фронтальный обзор оператора. Четкое выполнение пошагового алгоритма позиционирования вил гарантирует сохранность стеллажных балок, целостность упаковки товара и устойчивость грузоподъемной мачты.
Пошаговый технологический регламент съема паллеты с яруса стеллажа:
Штабелеры
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов
Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016
Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016
- Первичное позиционирование: остановить штабелер перпендикулярно стеллажной секции на дистанции 200–300 мм от фронтальной балки.
- Подъем вил без груза: поднять вилы на уровень окон поддона, добавив технологический зазор 50–70 мм над балкой.
- Вход в паллету: плавно продвинуть штабелер вперед на малой скорости до упора спинки каретки в торец поддона.
- Отрыв поддона: приподнять вилы на 80–100 мм, полностью оторвав нижние доски поддона от настила или балок стеллажа.
- Выезд из ячейки: плавно отвести штабелер назад строго по прямой траектории до полного выхода груза из габаритов стеллажа.
- Опускание в транспортное положение: плавно опустить каретку с поддоном до высоты 150–200 мм от пола. Только после этого разрешается начинать поворот машины.
При установке поддона на балки стеллажа все операции проводятся в зеркальном порядке. Подъем груза выполняется перед ячейкой в неподвижном состоянии, затем штабелер заводит паллету внутрь яруса и плавно опускает вилы на балки.
Органы управления поводковой рукояти и элементы защиты
Поводковая рукоять (румпель) является центральным командным узлом оператора самоходного электрического штабелера. Эргономичная головка рукояти объединяет двухсторонние лепестки акселератора, клавиши подъема гидравлической каретки, кнопку клаксона и механизм аварийного реверса. Понимание алгоритмов работы электронных систем защиты исключает защемление человека между корпусом оборудования и складскими стеллажами.
Конструктивные элементы поводковой рукояти и их функциональное назначение:
Штабелеры
Весь раздел →
Штабелер гидравлический 0,5 т 1,6 м GUS 0516
Штабелер-бочкокантователь гидравлический 0,35 т 1,4 м TOR COT
Штабелер гидравлический 0,4 т 1,5 м TOR PJ4150 облегченный
- Лепестковый акселератор типа «бабочка»: пропорциональный поворотный переключатель скорости движения. Угол поворота лепестка задает частоту вращения тягового электродвигателя в диапазоне от 0,5 до 6,0 км/ч.
- Кнопка аварийного реверса («пузорез»): крупная подпружиненная клавиша на торце головки румпеля. При контакте с телом оператора система мгновенно активирует обратный ход машины на 0,5 метра с последующей остановкой.
- Режим «черепашьего хода» (Creep Speed): функция позволяет управлять штабелером на скорости 1,0–1,5 км/ч при строго вертикальном положении поводка. Режим активируется зажатием сервисной кнопки для работы в тесных фурах.
- Зона рабочего диапазона румпеля: тяговый привод работает только при угле наклона рукояти от 15° до 75° к горизонту. В крайних положениях автоматически замыкается электромагнитный стояночный тормоз.
Анализ типичных ошибок операторов и причин аварий
Ошибки оператора штабелера возникают из-за спешки, пренебрежения правилами охраны труда и отсутствия регулярного инструктажа персонала. По статистике, около 85% аварий со штабелерами связаны с неправильным размещением груза на вилах и опасным маневрированием при поднятой каретке. Разбор критических ошибок позволяет инженерам по охране труда скорректировать внутренние регламенты и предотвратить разрушение дорогостоящей складской инфраструктуры.
Классификация грубых нарушений правил эксплуатации и их последствия:
| Типичная ошибка оператора | Механизм развития аварии | Технические последствия | Правильное действие по регламенту |
|---|---|---|---|
| Движение по складу с поднятыми вилами | Смещение общего центра тяжести вверх за пределы колесной базы | Опрокидывание штабелера набок при малейшем повороте румпеля | Транспортировать груз исключительно на высоте 150–200 мм от пола |
| Превышение остаточной грузоподъемности | Перегрузка гидравлики и изгибающий момент на верхних секциях мачты | Деформация направляющих мачты, падение поддона, разрыв рукавов РВД | Сверять массу груза с диаграммой остаточной грузоподъемности на шасси |
| Захват поддона концами вил | Увеличение плеча рычага нагрузки относительно передних роликов | Изгиб вил, обрыв ленты стреппинг-упаковки, опрокидывание поддона вперед | Вводить вилы в поддон до упора в вертикальную спинку каретки (1150 мм) |
| Поворот на максимальной скорости | Возникновение высокой центробежной силы в узком рабочем проходе | Занос кормы штабелера и удар опорной консолью по стойке стеллажа | Снижать скорость до 1,5–2,0 км/ч перед входом в поворот или разворот |
| Спуск по пандусу вилами вперед | Наклон грузовой платформы вниз по вектору силы тяжести | Соскальзывание поддона с вил, неконтролируемый разгон машины | Спускаться с наклонных плоскостей только задним ходом (вилами назад) |
| Блокировка кнопки аварийного реверса | Отсутствие защитного отката машины при зажатии оператора | Тяжелое сдавливание оператора между корпусом штабелера и стеллажом | Категорический запрет на механическую фиксацию кнопки безопасности |
Систематический контроль выполнения правил работы на штабелере и проведение повторных инструктажей не реже одного раза в квартал обеспечивают безаварийную эксплуатацию парка складской техники.
