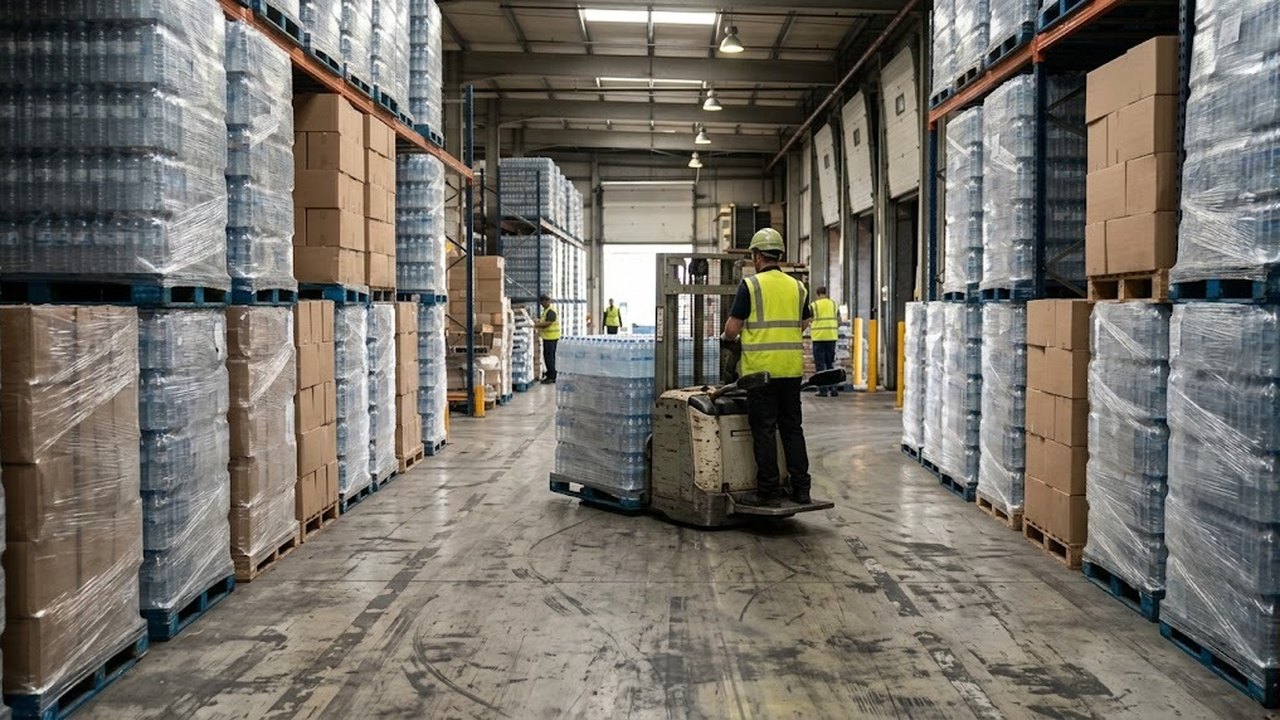

Транспортировка тяжелых паллет на расстояния свыше 50 метров становится узким местом при использовании поводковой техники. Скорость пешего оператора ограничена 4–5 км/ч. При постоянной ходьбе сотрудник быстро устает. Это снижает темп работы склада на 30–40% к концу смены. Самоходный штабелер с платформой оператора решает эту задачу. Машина развивает скорость до 10 км/ч. При этом сохраняется маневренность в проходах.

Назначение платформенных штабелеров: работа на плечах 50–150 м

Главным критерием перехода на платформенную технику служит дальность перемещения грузов между зонами склада. На коротких плечах до 30–40 метров оператор сопровождает подъемник пешком без задержек. Но на дистанциях 50–150 метров пеший ход вызывает простои постов разгрузки. Штабелер с откидной платформой устраняет эти потери. Время рейса сокращается вдвое.

Проведем кинематический расчет типовой смены. На дистанции 100 метров пеший сотрудник с грузом тратит около 75 секунд в одну сторону. С учетом маневров и возврата цикл длится более 2,5 минут. За смену при объеме 120 паллет суммарный пробег оператора превышает 24 км. Возникает сильная усталость. Производительность падает с 18 до 9–11 паллет в час.

Штабелеры

Весь раздел →

Штабелер с подножкой для оператора повышает скорость хода по коридору до 8–10 км/ч. Время рейса на 100 метров падает до 36–45 секунд. Выработка возрастает в 1,8–2,2 раза при стабильной концентрации водителя.

Дистанция плеча, мВремя цикла (пешком 4,5 км/ч), сВремя цикла (на платформе 8,5 км/ч), сВыработка (паллет/час, пеший)Выработка (паллет/час, с платформой)
3048252842
5080422034
100160841224
150240126818

Основными сферами применения платформенных моделей в логистике РК являются:

  • распределительные центры продуктового ритейла и кросс-докинг в Алматы и Астане;
  • производственные предприятия с удаленными складами готовой продукции;
  • мультимодальные логистические хабы и таможенные СВХ;
  • оптовые склады автозапчастей и строительных материалов с длинными проездами.

Конструкция откидной демпфирующей платформы и поручней безопасности

Откидная площадка оператора представляет собой усиленный стальной узел с пружинным механизмом складывания и противоскользящим ковриком. Узел рассчитан на высокие динамические нагрузки. Основание оснащено сайлентблоками и торсионами. Демпферы гасят до 70% низкочастотных ударов от стыков пола. Это снижает нагрузку на суставы и позвоночник водителя в соответствии с нормами охраны труда.

Штабелер с боковой защитой комплектуется прочными поручнями с мягкими полиуретановыми накладками. Поручни выполняют силовую и контрольную функции. В шарниры встроены индуктивные датчики положения. Электронный блок непрерывно отслеживает конфигурацию контура:

Штабелеры

Весь раздел →
  1. Скоростной ездовой режим: площадка опущена, оба поручня раскрыты, контроллер разрешает разгон до 8,5–10,0 км/ч.
  2. Пешеходный маневровый режим: площадка сложена, поручни прижаты к корпусу, ход ограничен до 5,0–6,0 км/ч при уменьшении длины машины на 450 мм.
  3. Аварийная блокировка тяги: площадка опущена без фиксации поручней, контроллер ограничивает скорость планкой 4,0 км/ч для защиты от падения водителя.
«Применение откидной платформы с демпфирующими сайлентблоками обязательно при интенсивном грузообороте, так как вибрация на жесткой подножке ведет к быстрой утомляемости оператора».

В площадку встроен датчик присутствия оператора (dead-man switch). Если водитель убирает ногу с контактной зоны, контроллер мгновенно отключает мотор. Сразу активируется электромагнитный стояночный тормоз.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Скорость хода с поднятой и опущенной платформой

Платформенные штабелеры оснащаются бесщеточными тяговыми моторами переменного тока (AC) мощностью 1,5–3,0 кВт. Привод развивает максимальный крутящий момент на низких оборотах. Микропроцессорный блок гибко регулирует динамику в зависимости от положения подножки. Это дает баланс между скоростной доставкой по коридору и точным позиционированием вил в узких стеллажах.

ПараметрПешеходный режим (платформа сложена)Ездовой режим (платформа разложена)
Максимальная скорость без груза5,5–6,0 км/ч8,5–10,0 км/ч
Максимальная скорость с номинальным грузом4,5–5,0 км/ч7,5–8,5 км/ч
Габаритная длина с вилами 1150 мм (l1)1980–2050 мм2420–2550 мм
Радиус поворота шасси (Wa)1450–1580 мм1720–1890 мм
Рабочий коридор с паллетой EUR (Ast)2250–2380 мм2650–2800 мм

Для питания скоростных моделей используются свинцово-кислотные батареи емкостью 210–350 А·ч или литий-железо-фосфатные блоки (LiFePO4) емкостью 200–300 А·ч. Литиевые АКБ предпочтительнее для двухсменной работы складов в Казахстане. Они поддерживают быструю подзарядку токами 0,5C–1C во время пауз без вреда для элементов.

Электромагнитный рекуперативный тормоз и автоматика Curve Control

Движение груженого штабелера массой до 2800 кг со скоростью 10 км/ч требует надежного замедления. Кинетическая энергия растет пропорционально квадрату скорости. По этой причине скоростная техника оснащается многоконтурным тормозным комплексом с электронным управлением. Система полностью исключает занос машины и сползание поддона на поворотах.

Штабелеры

Весь раздел →

Базовое торможение выполняется электромагнитным рекуперативным методом. При отпускании акселератора тяговый двигатель переходит в режим генератора. Электроника преобразует энергию движения в ток, возвращая заряд в батарею. Рекуперация убирает износ фрикционных накладок и гарантирует мягкую остановку без толчков.

При крайних положениях рукояти срабатывает электромагнитный дисковый тормоз. Механизм является нормально-замкнутым: пружины блокируют диск при обесточивании катушки. Это удерживает машину на уклоне при аварии или выключении ключа.

В поворотах работает система стабилизации Curve Control. Датчик угла поворота рулевого колеса посылает сигнал в контроллер. Автоматика плавно снижает тягу при вывороте колеса:

  • прямой отрезок: доступна полная скорость до 100%;
  • малый угол (до 15°): ограничение скорости до 80%;
  • вираж (угол 30–60°): снижение хода до 4–5 км/ч;
  • разворот на месте (угол от 75°): замедление до 2,5–3 км/ч.

Система Curve Control исключает риск бокового опрокидывания подъемника под воздействием центробежной силы.

Сравнение платформенного штабелера и комплектовщика на складах РК

При оснащении логистических комплексов часто выбирают между платформенным штабелером и низкоуровневым комплектовщиком заказов. Оба типа машин быстро преодолевают длинные дистанции между рядами. Однако они существенно отличаются по высоте подъема, конструкции грузовых вил и базовому назначению в складских процессах.

Комплектовщик рассчитан только на коробочный подбор с нижних полок. Он развивает ход до 12 км/ч и берет 2–3 паллеты на удлиненные вилы. Но он не может поднимать поддоны на балки второго и третьего ярусов. Штабелер универсален: он сочетает быструю доставку по проезду и подъем паллет на высоту до 4,5–5,5 метров.

Критерий оценкиШтабелер с платформой оператораНизкоуровневый комплектовщик заказов
Высота подъема грузаДо 4,5–5,5 м (укладка на стеллаж)До 0,2–0,8 м (только напольный подбор)
Транспортная скорость с грузом7,5–8,5 км/ч10,0–12,0 км/ч
Вместимость по поддонам1 паллета (стандартные вилы 1150 мм)2–3 паллеты (вилы 2400–3000 мм)
Маневренность в проходах (Ast)2,65–2,80 м (с платформой), 2,30 м (пешком)3,20–3,60 м (из-за длины вил)
Основная логистическая функцияСнятие, перемещение и установка паллетСборка штучных заказов по накладным
Капитальные затраты на единицуСредние (универсальная замена ричтрака)Выше средних (узкопрофильная машина)

На терминалах Алматы, Шымкента и Актобе платформенные штабелеры служат основным звеном при грузообороте от 150 до 350 паллет в смену. Машина заменяет связку из поводковой тележки и ричтрака на операциях разгрузки фур и распределения груза по стеллажам.

Ричтраки

Весь раздел →

При заказе техники инженеры shtabeler24.kz оценивают качество полов, длину трассы и нагрузку на ярусы. Это гарантирует надежность ходовой части и безопасность персонала.
