Отсутствие капитального перегрузочного дока на складе создает технологический барьер при приеме магистрального транспорта. Стандартная разгрузка фуры без рампы требует преодоления высотного перепада между поверхностью площадки и полом полуприцепа. Ошибочный выбор механизации приводит к деформации полов автотранспорта, повреждению упаковки и нарушению графиков логистики. Инженерный расчет оборудования базируется на типе кузова, массе паллет, интенсивности грузооборота и несущей способности дорожного покрытия.
Проблема разгрузки тентованных и изотермических полуприцепов на уровне нулевой отметки (перепад высот 1100–1400 мм)
Высота пола грузового отсека стандартного европейского полуприцепа (еврофуры) варьируется от 1100 до 1400 мм в зависимости от степени загрузки рессор или давления в пневмобаллонах подвески. Для рефрижераторов и изотермических фургонов этот показатель составляет 1250–1400 мм, для низкорамных полуприцепов Mega диапазон равен 950–1050 мм, для контейнеровозов — 1300–1450 мм. На объектах с нулевым уровнем пола склада разгрузочные работы осложняются жесткими кинематическими и конструктивными ограничениями.
При решении задачи, как разгрузить фуру без пандуса, логистическая служба сталкивается со следующими факторами:
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
- Конструкция надстройки. Шторные полуприцепы позволяют раскрывать боковые стенки и сдвигать крышу, открывая доступ к грузу по всей длине платформы. Жесткостенные изотермические фургоны, цельнометаллические промтоварные кузова и рефрижераторы допускают только заднюю выгрузку через распашные ворота.
- Несущая способность настила кузова. Согласно нормативу DIN EN 283 / EN 283, стандартный пол полуприцепа из ламинированной фанеры выдерживает осевую нагрузку погрузчика до 5,5–7,2 т. Тяжелый дизельный погрузчик весом 3,5–4,5 т с грузом 1,5 т создает суммарное давление на передний мост свыше 5 т, что продавливает настил фургона.
- Динамическая подвижность кузова. При въезде погрузочной техники пневмоподвеска тягача и полуприцепа проседает на 40–80 мм. Без жесткой фиксации опорными домкратами и противооткатными башмаками возникает риск расцепки, опрокидывания техники или повреждения сцепного пальца.
Организация перегрузочного процесса на открытых площадках в Казахстане требует учета климатических нагрузок. Зимой обледенение площадки и перепады температур от -35°C до +40°C снижают сцепление колес, что исключает кустарные методы перемещения тяжелых грузов.
Метод 1. Мобильные передвижные эстакады и рампы: прямой заезд погрузчика или самоходной тележки в кузов
Мобильная рампа представляет собой наклонную металлоконструкцию длиной от 9 до 12 метров, которая компенсирует перепад высот между нулевой отметкой и полом кузова. Оборудование оснащается гидравлической системой подъема с ручным приводом или электрогидравлической станцией 24В/380В. Диапазон регулировки рабочей высоты составляет 900–1650 мм. Проезжая часть эстакады выполняется из оцинкованного решетчатого настила с противоскользящими зубьями, обеспечивающими отвод снега, грязи и талой воды.
Прямой заезд автопогрузчика в кузов обеспечивает максимальную скорость обработки грузов. Стандартная еврофура на 33 паллеты разгружается силами одного оператора вилочного погрузчика грузоподъемностью 1,5–2,5 т за 25–40 минут. При перемещении легких поддонов (до 800 кг) допускается заезд самоходных электрических транспортировщиков с дорожным просветом не менее 35 мм.
Для временных складских зон и сезонных площадок востребована мобильная рампа эстакада аренда покупка которой определяется горизонтом планирования работ. Приобретение новой эстакады грузоподъемностью 6–10 тонн требует инвестиций 4,5–9,5 млн тенге, а арендная ставка на рынке РК составляет 350 000–600 000 тенге в месяц. Для безопасной эксплуатации мобильной рампы требуется ровная асфальтированная или бетонированная площадка длиной не менее 18–22 метров для прямолинейного маневрирования тягача и погрузчика.
Штабелеры
Весь раздел →
Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг
Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
Подобрать оборудование под вашу задачу
Метод 2. Вилочный автопогрузчик с боковой растентовкой: снятие паллет с земли с использованием удлинителей вил
Боковая выгрузка применяется для тентованных полуприцепов со сдвижными шторами или откидными алюминиевыми бортами. Погрузчик работает с уровня твердого покрытия площадки вдоль борта фуры. Высоты подъема стандартной двухсекционной мачты Duplex (3000 мм) достаточно для беспрепятственного захвата паллеты на высоте 1200–1400 мм от земли.
Ширина кузова еврофуры составляет 2440–2480 мм, где поддоны устанавливаются в два продольных ряда. Ближний ряд паллет снимается стандартными вилами длиной 1150–1200 мм. Для выгрузки дальнего ряда поддонов без переезда техники на противоположную сторону применяются быстросъемные металлические удлинители вил коробчатого сечения длиной 1800–2200 мм либо гидравлические телескопические вилы-пантографы.
При использовании навесных удлинителей центр тяжести груза смещается с расчетных 500 мм до 900–1100 мм от спинки вил. Согласно законам механики, номинальная грузоподъемность погрузчика снижается на 40–55%. Погрузчик номиналом 2,5 тонны с установленными удлинителями безопасно поднимает с дальнего ряда паллету массой не более 1100–1300 кг. Попытка поднять двухтонный поддон длинными вилами приводит к отрыву заднего управляемого моста погрузчика от земли и опрокидыванию машины.
Когда выполняется разгрузка еврофуры на уровне земли казахстан предъявляет повышенные требования к качеству прилегающей территории. Ширина рабочего коридора вдоль борта полуприцепа должна составлять не менее 4,5–5,5 метров для свободного разворота автопогрузчика с длинномерными вилами.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов
Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016
Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016

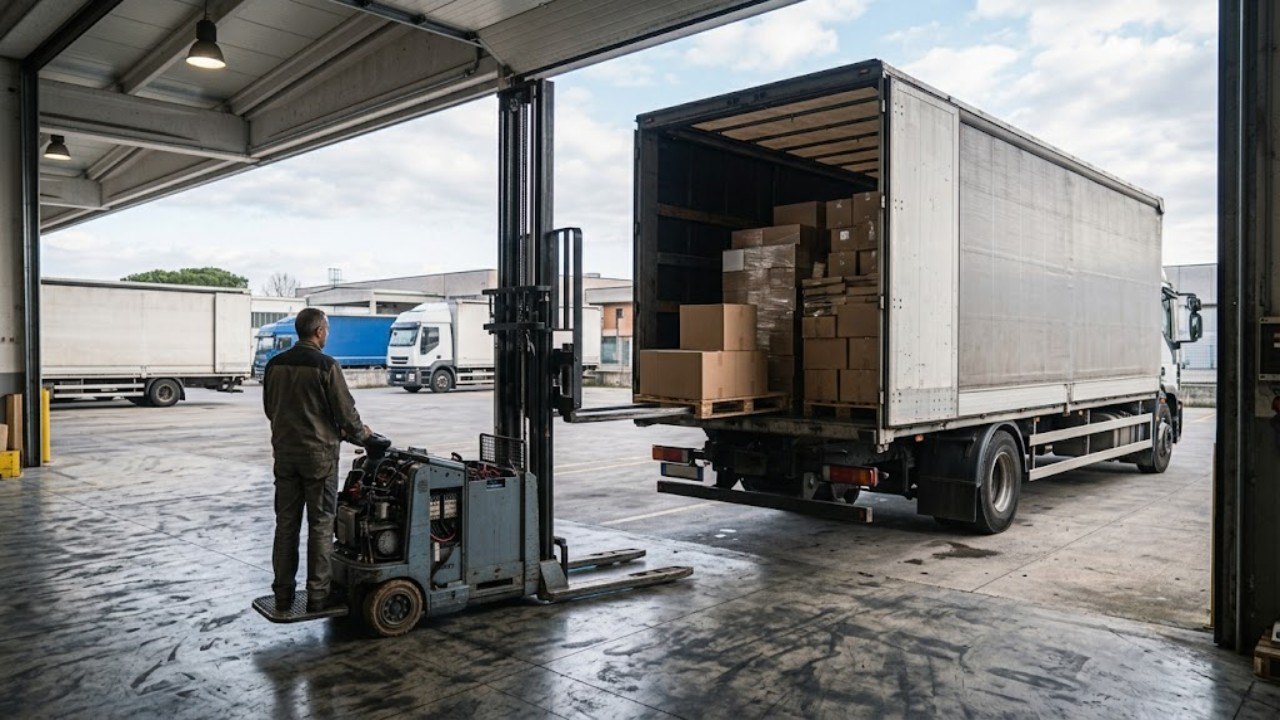

Метод 3. Высотный штабелер / гидролифт у борта: перемещение паллеты внутри кузова рохлей с перегрузкой на штабелер
Двухстадийная схема выгрузки применяется на компактных складах при отсутствии рампы и невозможности боковой растентовки. Внутри кузова полуприцепа работает оператор с ручной гидравлической рохлей или компактной электрической тележкой. Оператор подкатывает паллету из глубины кузова к срезу задних распашных ворот. Снаружи у торца фургона находится штабелер для выгрузки из кузова или вилочный погрузчик, который снимает поддон и опускает его на уровень площадки.
При использовании электрических и гидравлических штабелеров критическое значение имеет конструкция ходовой части. Классический складской штабелер оснащен опорными консолями (лапами с роликами), расположенными непосредственно под вилами. При подъезде к корме полуприцепа опорные консоли упираются в задний противоподкатный брус, буферные отбойники или колеса фуры. Это не позволяет ввести вилы штабелера под паллету на срезе пола кузова.
Для реализации метода используются три технических решения:
- Штабелер с противовесом (без опорных консолей). Конструкция повторяет компоновку погрузчика, позволяя подводить консольные вилы вплотную к полу кузова.
- Штабелер с раздвижными широко расставленными лапами (Straddle). Опорные консоли охватывают задний противоподкатный брус фуры по бокам.
- Самоходный ричтрак или штабелер с выдвижной кареткой мачты (Reach). Мачта выдвигается вперед на 500–600 мм, подавая вилы вглубь грузового отсека без контакта опорных лап с кузовом.
Скорость двухстадийного цикла составляет 50–70 минут на одну фуру. Метод требует согласованных действий двух обученных сотрудников и постоянного контроля зоны перегрузки во избежание падения поддона с высоты 1,3 метра.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,5 т 1,6 м GUS 0516
Штабелер-бочкокантователь гидравлический 0,35 т 1,4 м TOR COT
Штабелер гидравлический 0,4 т 1,5 м TOR PJ4150 облегченный
Метод 4. Саморазгружающиеся штабелеры (InnoLIFT) и подъемные платформы-ножницы (гидроборты)
Автономные средства вертикального перемещения грузов устраняют зависимость от внешнего перегрузочного оборудования. Инновационной категорией складского оборудования являются саморазгружающиеся полуэлектрические штабелеры типа InnoLIFT. Агрегат способен поднимать паллету массой до 1000 кг на высоту до 1300 мм, заводить вилы в кузов, а затем с помощью собственного гидроцилиндра подтягивать собственную раму и заезжать внутрь фургона вслед за грузом.
Саморазгружающийся штабелер заменяет собой гидроборт и перевозится непосредственно в кузове автомобиля. Это оптимально для региональной развозки сборных грузов по торговым точкам, не оснащенным дебаркадерами. Однако для обработки регулярных магистральных потоков грузоподъемность 600–1000 кг и рабочий цикл 80–90 минут на фуру оказываются недостаточными.
Для стационарной установки на открытой территории применяются гидравлические ножничные платформы (подъемные перегрузочные столы). Платформа грузоподъемностью 2–5 тонн монтируется в неглубокий приямок на уровне нулевой отметки. На стол заезжает оператор с электротележкой или рохлей, гидростанция поднимает платформу на высоту 1200–1400 мм вровень с кузовом, после чего откидная аппарель перекрывает технологический зазор. Стоимость ножничного подъемника составляет 2,8–5,5 млн тенге при скорости разгрузки фуры 35–50 минут.
Сравнительная таблица методов по скорости разгрузки (мин/фура), затратам (CAPEX/OPEX в ₸) и требованиям к безопасности БиОТ РК
Выбор оптимальной схемы перегрузки базируется на сопоставлении капитальных затрат, скорости технологического цикла и требований безопасности труда по законодательству Республики Казахстан.
| Метод разгрузки | Скорость (мин / 33 паллеты) | CAPEX (покупка оборудования, ₸) | OPEX (сервис, аренда в месяц, ₸) | Требования безопасности и БиОТ РК |
|---|---|---|---|---|
| 1. Мобильная передвижная эстакада | 25–40 мин | 4 500 000 – 9 500 000 ₸ | 350 000 – 600 000 ₸ (аренда) / 45 000 ₸ (ТО) | Страховочные цепи к раме фуры, упоры под колеса, контроль угла уклона, твердое основание площадки |
| 2. Автопогрузчик с боковой растентовкой | 30–45 мин | 7 500 000 – 14 000 000 ₸ (погрузчик) + 350 000 ₸ (удлинители) | 80 000 – 150 000 ₸ (ТО и ГСМ / зарядка) | Пересчет остаточной грузоподъемности, ограждение зоны маневрирования 5 м, запрет нахождения людей под грузом |
| 3. Тандем: рохля в кузове + высотный штабелер | 50–70 мин | 1 800 000 – 4 200 000 ₸ (штабелер с противовесом + рохля) | 30 000 – 60 000 ₸ (сервис АКБ и гидравлики) | Сигнальная разметка края борта, каски и спецобувь (200 Дж), фиксация полуприцепа башмаками |
| 4. Самопогрузчик InnoLIFT / Ножничный стол | 35–80 мин | 2 800 000 – 5 500 000 ₸ | 40 000 – 70 000 ₸ (сервис гидростанции) | Ограждение периметра ножничного стола, оптические датчики кромки безопасности, блокировка спуска |
Все погрузочно-разгрузочные работы на предприятиях Казахстана регламентируются Приказом МЗСР РК № 1019 «Об утверждении Правил по безопасности и охране труда при погрузочно-разгрузочных работах». Персонал обязан использовать сертифицированные СИЗ (защитные каски, нескользящую обувь с металлическим подноском, сигнальные жилеты 2 класса видимости). Территория разгрузки должна освещаться с интенсивностью не менее 100 люкс в рабочей зоне и 50 люкс внутри кузова.
Специалисты инженерно-технического департамента ИП «Казмеханика» подбирают мобильные эстакады, вилочные погрузчики, высотные штабелеры и гидравлические тележки под параметры складского грузопотока с доставкой по всем регионам Казахстана.
