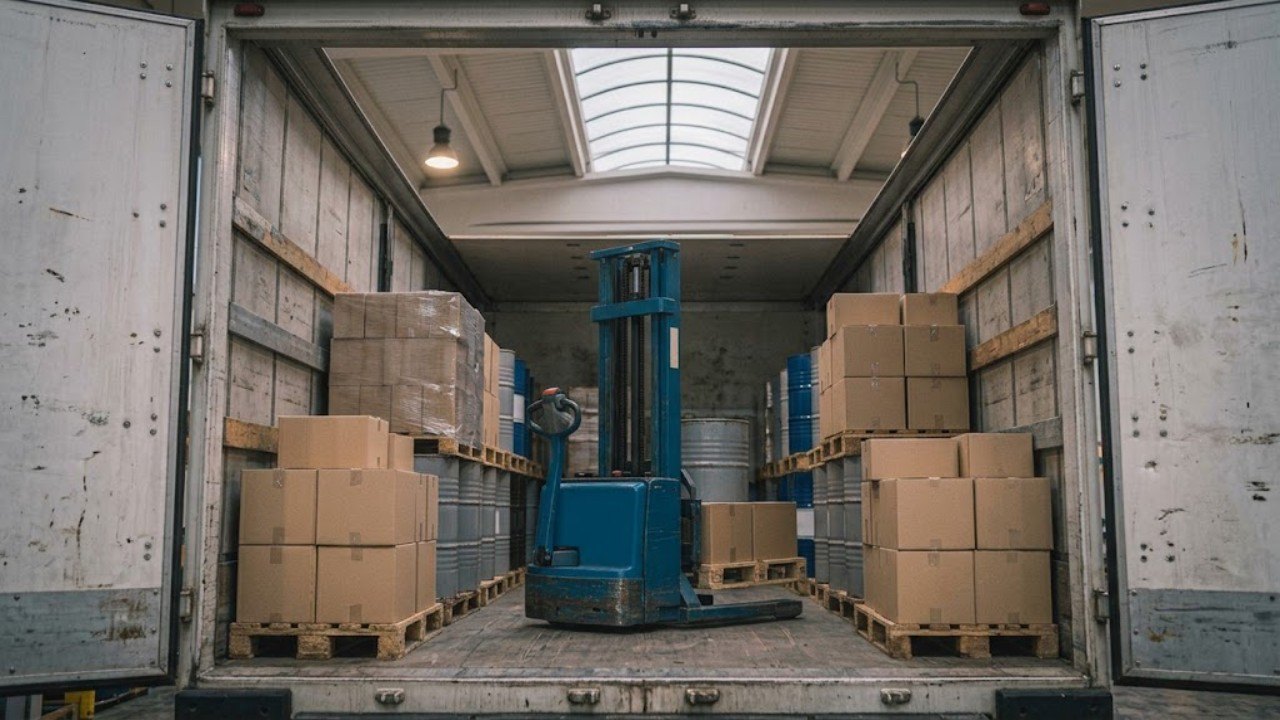

Разгрузка коммерческого транспорта без стационарной эстакады требует применения легкой подъемной техники. Стандартный складской штабелер весит от 450 до 900 кг без груза. Заезд такой машины в фургон разрушает пол. Для безопасной работы в грузовом отсеке рассчитывают точечное давление роликов, габаритную высоту мачты и геометрию маневра. Грамотный подбор механизма сохраняет настил кузова и защищает оператора.
Технические ограничения при работе в кузовах коммерческого транспорта: допустимая точечная нагрузка на пол фургона, высота ворот и изотермических будок
Несущая способность пола коммерческого транспорта строго лимитирована. В магистральных полуприцепах Schmitz Cargobull, Krone и Kogel настил собирают из бакелитовой фанеры толщиной 27–30 мм. По стандарту EN 283 пол полуприцепа держит нагрузку погрузчика до 5460 кг. В усиленных версиях предел достигает 7100 кг. Однако в малотоннажных фургонах ГАЗель Next, Mercedes-Benz Sprinter и Ford Transit толщина фанеры составляет всего 15–18 мм. Предельная точечная нагрузка на такой настил не превышает 250–300 кг/см² при шаге поперечных балок рамы 400–500 мм.
Геометрия дверного проема накладывает жесткие рамки на габариты техники. Высота грузового отсека определяет предельный размер мачты:
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
- цельнометаллические фургоны H2: высота внутри от 1650 до 1920 мм;
- каркасные промтоварные будки: внутренний габарит от 1900 до 2200 мм;
- изотермические фургоны: полезная высота снижена до 1850–2100 мм из-за потолочного испарителя;
- еврофуры 86–92 м³: погрузочная высота от 2450 до 2700 мм.
Обычный штабелер с двухсекционной мачтой Duplex без свободного хода не подходит для работы в низком кузове. При подъеме вил внешняя секция сразу выдвигается вверх. Она мгновенно упирается в крышу будки. Внутри фургонов применяют мачты со свободным подъемом каретки (free lift), ультракомпактные ручные подъемники или самозагружающиеся устройства.
| Тип транспорта | Настил пола | Допустимая нагрузка, кг/см² | Высота проема, мм | Рекомендуемая техника |
|---|---|---|---|---|
| Фургон L2H2 / L3H2 (ГАЗель, Transit) | Фанера 15–18 мм | 250–300 | 1550–1850 | Самозагрузчик InnoLIFT / Ручной мини-штабелер |
| Среднетоннажник (5–10 т) | Фанера 21–24 мм / сталь | 350–450 | 2000–2300 | Легкая Li-ion рохля / Компактный полуэлектроштабелер |
| Изотермический рефрижератор | Сэндвич + рифленый алюминий | 300–400 | 2100–2350 | Li-ion электророхля на полиуретановых роликах |
| Еврофура (13,6 м) | Фанера 27–30 мм (EN 283) | 500–700 | 2600–2700 | Самоходная электророхля / Штабелер с free lift |
Самозагружающиеся штабелеры (концепт InnoLIFT / TOR I-Lift): подъем паллеты, заезд на вилах в кузов и самостоятельный подъем шасси в автомобиль
Самозагружающийся штабелер заменяет собой стационарный пандус и гидроборт. Концепт разработан компанией Frendix под маркой InnoLIFT и воплощен в линейке TOR I-Lift. Подъемник перевозится вместе с автомобилем. Аппарат сначала поднимает поддон в кузов. Затем с помощью гидроцилиндра подтягивает собственное шасси и заезжает внутрь фургона.
Цикл погрузки включает четыре простых шага:
- Подъем груза: вилы заводятся под европаллету и поднимают ее на уровень пола кузова (700–1100 мм).
- Опирание на кузов: штабелер подъезжает к бамперу, а вилы с грузом ложатся на настил машины.
- Самоподъем шасси: гидросистема переключается на подъем рамы, отрывая опорные колеса от асфальта.
- Заезд в отсек: оператор задвигает подъемник внутрь фургона по роликовым направляющим.
Самозагрузчики TOR I-Lift имеют грузоподъемность 500, 800 и 1000 кг при высоте подъема до 1300 мм. Масса аппарата составляет 220–360 кг. Для сравнения: классический гидроборт с гидравлической станцией весит 450–650 кг. При этом самозагрузчик не требует внесения отметок в техпаспорт автомобиля в органах дорожной полиции РК.
Конструктивное ограничение самозагрузчиков: вилы работают только с открытыми европаллетами EUR-1 (1200×800 мм). Финские поддоны FIN (1200×1000 мм) с нижней планкой заблокируют подъем опорных лыж.
Штабелеры
Весь раздел →
Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг
Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
Подобрать оборудование под вашу задачу
Ультралегкие Li-ion электророхли для межпаллетного маневрирования внутри кузова (собственный вес 115–125 кг)
Для перемещения паллет по длине полуприцепа применяют легкие электрические тележки серий TOR PTE15N, EP Equipment F4 и Noblelift PTE15Q. Старая электророхля со свинцовой АКБ весит 350–500 кг. Вместе с тяжелым грузом она создает опасное давление на фанеру. Новые Li-ion модели весят всего 115–125 кг при грузоподъемности 1500 кг.
Массу снизили установкой литий-железо-фосфатного блока LiFePO4. Батарея весит 5–8 кг. Ее легко снять одной рукой для зарядки от розетки 220В через инвертор в кабине грузовика.
Параметры ультралегких Li-ion тележек для работы внутри кузова:
- Радиус разворота Wa 1330–1360 мм: тележка разворачивает паллету поперек кузова шириной 2450 мм;
- Режим вертикальной рукояти: кнопка медленного хода позволяет маневрировать в узком зазоре между рядами;
- Сниженная нагрузка на ось: вес на передние ролики не превышает 650 кг при максимальной загрузке;
- Электромагнитный тормоз: мгновенная остановка колес при отпускании клавиши исключает скатывание на уклоне.
Ручные компактные штабелеры с низкой строительной высотой (h1 < 1900 мм) для работы в цельнометаллических микроавтобусах (Газель, Sprinter, Ford Transit)
При доставке товаров по городу Алматы и Алматинской области часто используют микроавтобусы. Проем задних дверей в них редко превышает 1800 мм. Стандартный штабелер с высотой 2080 мм туда не войдет. Для таких машин разработаны низкорамные ручные штабелеры с габаритом h1 от 1650 до 1820 мм.
Особенности низкопрофильных ручных моделей TOR H1016 и Noblelift SFH 0516:
Штабелеры
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов
Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016
Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016
- короткий гидроцилиндр со штоком диаметром 30–35 мм с антикоррозийным хромированием;
- односекционная жесткая мачта из горячекатаного швеллера без выдвижных кареток;
- надежный механический тормоз на правом колесе для фиксации на рампе;
- малый собственный вес от 140 до 210 кг для легкого перемещения вручную.
Низкопрофильный штабелер снимает оборудование и паллеты прямо с края борта, аккуратно опуская груз на землю.
Требования к колесам и контактному давлению: почему полиуретан и тандемные ролики защищают фанерный и алюминиевый пол будки от продавливания
Точечное разрушение пола происходит при превышении предела прочности фанеры на смятие. Напряжение сжатия рассчитывается по формуле:
P = F / A
где величина F обозначает вертикальную нагрузку на узел (Н), а переменная A выражает площадь пятна контакта ролика с полом (см²).
Одинарный ролик из жесткого полиамида (нейлона) дает пятно контакта всего 4–6 см². Твердость нейлона составляет 75–80 по Шору D. При массе паллеты 1200 кг нагрузка на ролик достигает 600 кг. Давление подскакивает до 100–150 кг/см². Это продавливает шпон и ломает бакелитовую пленку фанеры.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,5 т 1,6 м GUS 0516
Штабелер-бочкокантователь гидравлический 0,35 т 1,4 м TOR COT
Штабелер гидравлический 0,4 т 1,5 м TOR PJ4150 облегченный
Инженерные решения для защиты настила:
- Тандемные ролики (блоки 2×80×70 мм): увеличивают опорную площадь вил в 2,2 раза и снижают давление до 25–35 кг/см²;
- Полиуретановый слой 92–95 Shore A: упругий материал деформируется и расширяет пятно контакта на 40–50%;
- Литая ступица из стали или алюминия: распределяет усилие на подшипники 6204 RS с защитой от грязи и влаги;
- Гашение вибраций: эластичный полиуретан сглаживает удары при переезде через стык борта и рампы.
| Тип опорного узла | Материал ролика | Пятно контакта A, см² | Давление при 1000 кг, кг/см² | Сохранность настила |
|---|---|---|---|---|
| Одинарный 80×90 мм | Полиамид (нейлон) | 5,2 | 96,1 | Высокий риск трещин и расслоения шпона |
| Одинарный 80×90 мм | Полиуретан (93 Shore A) | 9,8 | 51,0 | Допустимо для толстого настила 30 мм |
| Тандем 2×80×70 мм | Полиамид (нейлон) | 11,4 | 43,8 | Локальный износ на стыках фанерных листов |
| Тандем 2×80×70 мм | Полиуретан (93 Shore A) | 21,6 | 23,1 | Полная защита пола от смятия и продавливания |
Регламент техники безопасности при заезде на гидроборт и работе внутри кузова на наклонных площадках в РК
Работа внутри грузового отсека в Республике Казахстан подчиняется правилам производственной безопасности при погрузочно-разгрузочных работах. Ошибки при маневрировании на краю борта приводят к опрокидыванию техники.
Четыре правила безопасности при погрузке через гидроборт и аппарель:
- Фиксация тягача и прицепа: водитель включает стояночный тормоз и ставит два противооткатных упора под колеса автомобиля.
- Контроль нагрузки гидроборта: общий вес штабелера, груза и человека не должен превышать номинал платформы (гидроборты Dhollandia, MBB Palfinger, Zepro рассчитаны на 1000, 1500 или 2000 кг).
- Предельный уклон трапа: наклон аппарели не должен превышать 5 градусов (8,7%). На подъем вилы направляют вперед, на спуск — назад.
- Стояночный тормоз: при остановке внутри кузова оператор сразу блокирует колеса штабелера стояночным тормозом.
На логистических терминалах Алматы (районы Первомайский, Боралдай, ТЛЦ Жетысу) разгрузка грузовика штабелером проводится в защитной обуви с металлическим подноском (класс S3) и сигнальном жилете. Персонал проходит регулярный инструктаж по охране труда.
