Надежная работа напольного складского транспорта зависит от состояния ходовой оснастки. Правильно подобранные колеса для рохли снижают тяговое усилие оператора, защищают бетонные полы от разрушения и предотвращают внеплановый простой техники при разгрузке паллет. Ошибки в выборе полимера или игнорирование износа приводят к повреждению гидроузла и поломке подвилочных тяг. Своевременное обслуживание восстанавливает заводскую плавность хода гидравлической тележки.
Анатомия ходовой части рохли: ведущие рулевые колеса 180–200 мм и подвилочные грузовые ролики 80x70 мм (сингл vs тандем)
Ходовая часть гидравлической тележки включает две раздельные опорные группы, работающие в разных кинематических условиях. Передний рулевой блок воспринимает маневровую нагрузку и задает направление движения при помощи рукояти управления. Консольные грузовые катки удерживают массу перемещаемого поддона и контактируют с деформационными швами пола. От геометрической точности посадочных мест зависит устойчивость тележки под номинальной нагрузкой в три тонны.
- Рулевые колеса для рохли. Устанавливаются на поворотный мост под гидравлическим узлом. Стандартные диаметры составляют 180 или 200 мм при ширине контактной дорожки 50 мм. Основой служит чугунная отливка либо алюминиевый диск с запрессованными радиальными подшипниками.
- Подвилочные ролики для рохли. Монтируются на концах вилочных консолей внутри стальных щек. Базовый габаритный размер составляет 80х70 мм, реже встречаются типоразмеры 80х60 и 80х90 мм. Катки работают в зоне максимального давления и испытывают сильные радиальные удары при пересечении порогов.
Конструкция подвилочного узла выпускается в двух вариантах компоновки. Одинарный ролик (сингл) подходит для ровных наливных полов и коротких вил, снижая массу тележки. Сдвоенный узел (тандем) на качающемся балансире равномерно делит нагрузку между катками. Тандемная каретка мягко преодолевает стыки бетонных плит и защищает подшипники от разрушения.
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
«Сдвоенные грузовые катки на балансирной каретке значительно уменьшают сопротивление качению при заезде на деревянный поддон», — подчеркивают инженеры сервисного центра ИП «Казмеханика».

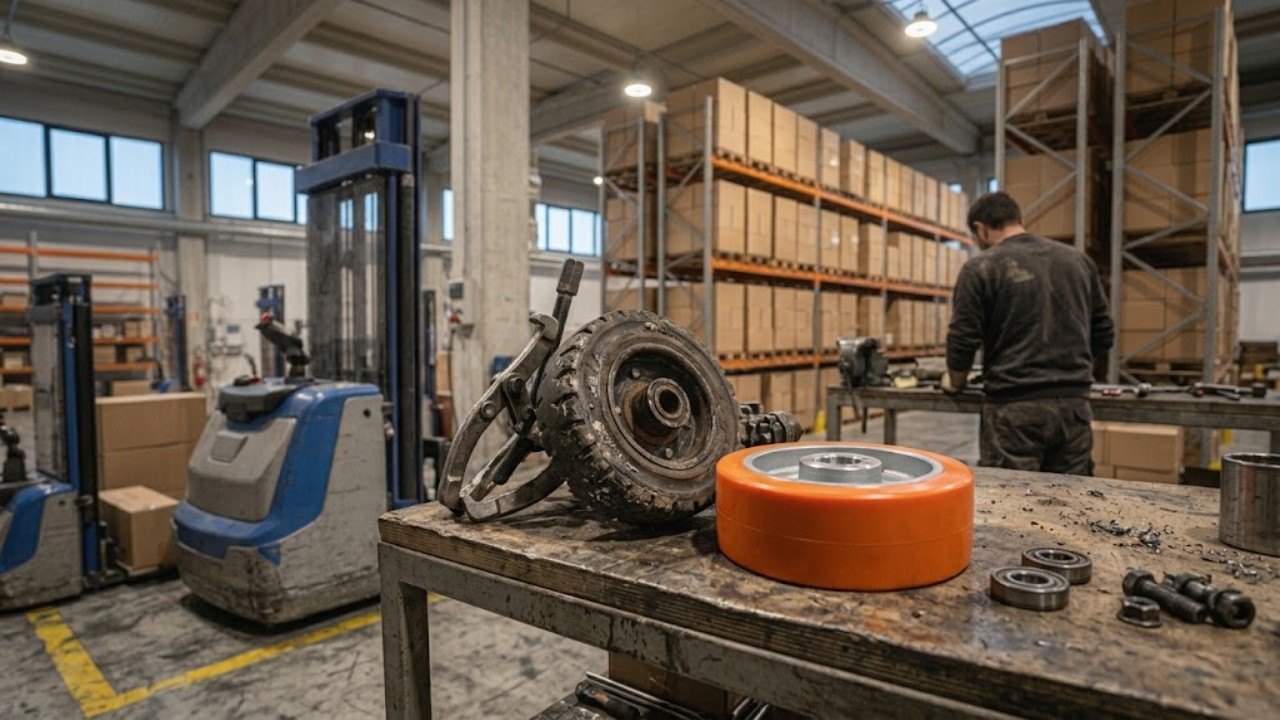

Сравнение материалов контактного слоя: полиуретан (тихий ход, топпинг), полиамид/нейлон (агрессивная среда, легкий старт), резина (неровный бетон/асфальт)
Контактный слой колесных опор определяет физику взаимодействия тележки с напольным основанием склада. Материал шинки влияет на стартовое тяговое усилие, уровень акустического шума, стойкость к абразивному износу и химическую инертность к агрессивным средам. Неправильный выбор эластомера ускоряет износ полимерного пола или вызывает расслоение бандажа при пиковых складских нагрузках.
Литой полиуретан твердостью 92–95 единиц по Шору А считается отраслевым стандартом для закрытых складских комплексов. Плотный эластомер на стальном ободе бережет топпинговые и обеспыленные бетонные полы от сколов и истирания. Качественные полиуретановые колеса для рохли обеспечивают бесшумный ход с уровнем шума до 65 дБ и хорошо гасят вибрации при движении с грузом.
Монолитный полиамид (белый нейлон PA6) отличается твердостью свыше 75 единиц по Шору D. Жесткий полимер гарантирует легкий старт тяжело нагруженной тележки за счет минимального пятна контакта с полом. Нейлоновые опоры устойчивы к воздействию масел, солевых растворов, кислот и дезинфицирующих средств, сохраняя прочность в диапазоне от -40 до +80 °C.
Штабелеры
Весь раздел →
Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг
Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
Черная эластичная резина твердостью 70–80 по Шору А демонстрирует отличное сцепление с влажными рампами и грубым асфальтом. Резиновый бандаж эффективно демпфирует удары на выбоинах, защищая механику гидроузла. К эксплуатационным ограничениям резины относятся повышенное сопротивление качению и появление темных следов на светлых наливных покрытиях.
| Материал шинки | Твердость | Сопротивление качению | Уровень шума, дБ | Грузоподъемность | Химическая стойкость | Рабочая температура | Рекомендуемое покрытие |
|---|---|---|---|---|---|---|---|
| Полиуретан (PU) | 92–95 Shore A | Низкое | 60–65 | Высокая | Масла, смазки, бензин | от -20 до +60 °C | Бетон с топпингом, полимерные полы |
| Полиамид (Нейлон PA6) | 75–85 Shore D | Минимальное | 78–84 | Очень высокая | Кислоты, щелочи, растворители | от -40 до +80 °C | Плитка, ровный бетон, пищевые цеха |
| Эластичная резина | 70–80 Shore A | Повышенное | 58–62 | Средняя | Низкая (разрушается маслами) | от -30 до +50 °C | Асфальт, неровный бетон, рампы |
Подобрать оборудование под вашу задачу
Подшипниковые узлы: типоразмеры 6204-2RS / 6004-2RS, пыле-влагозащита и защита от наматывания ниток и стретч-пленки
Ресурс ходовой части тележки напрямую зависит от надежности установленных подшипников качения. В колесных ступицах гидравлических тележек применяются прецизионные радиальные шарикоподшипники типоразмеров 6204 с внутренним диаметром 20 мм и 6004. Посадка подшипников выполняется с двух сторон ступицы с обязательной установкой внутренней распорной втулки между внутренними кольцами.
Надежность работы ходовой части на складе определяется конструкцией защитных уплотнений подшипника. Металлические защитные шайбы ZZ пропускают внутрь дорожек качения мелкодисперсную бетонную пыль, вызывая абразивный износ шариков. Контактные каучуковые сальники 2RS с армирующим стальным каркасом герметично изолируют полость с пластичной смазкой от влаги, грязи и песка.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов
Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016
Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016
Серьезную угрозу для ступичного узла представляет упаковочная стретч-пленка и полипропиленовый шпагат. Обрывки упаковочного материала проникают в зазор между осью и ступицей, наматываясь плотным жгутом на вращающиеся детали. Спрессованная пленка разрушает резиновый сальник подшипника, вызывает выдавливание смазки и приводит к заклиниванию колеса с образованием плоской лыски.
Продлить срок службы ходового узла помогают защитные металлические пыльники и нитезащитные колпаки (thread guards). Они закрывают торцы ступицы, препятствуя проникновению упаковочных лент в рабочую зону вращения подшипника.

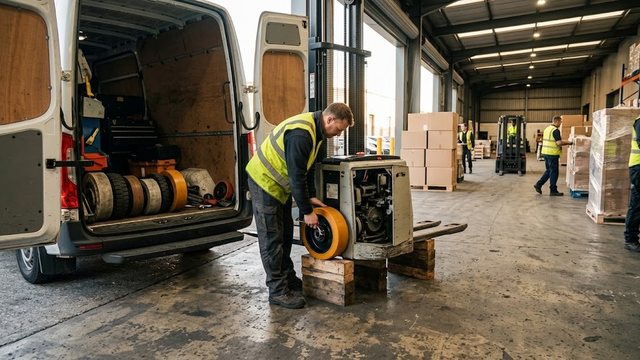

Технология выбивания пружинных штифтов и замена изношенных роликов и колес своими руками
Плановая замена колес на гидравлической тележке выполняется силами штатной сервисной службы предприятия без привлечения сторонних подрядчиков. Для проведения ремонтных работ требуется стандартный слесарный инструмент: цилиндрическая выколотка диаметром 5 мм, слесарный молоток, съемник стопорных колец и подкатной домкрат. Соблюдение технологии демонтажа исключает деформацию посадочных отверстий и рычагов каретки.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,5 т 1,6 м GUS 0516
Штабелер-бочкокантователь гидравлический 0,35 т 1,4 м TOR COT
Штабелер гидравлический 0,4 т 1,5 м TOR PJ4150 облегченный
Пошаговый регламент сервисного обслуживания ходовой части:
- Вывешивание и фиксация. Тележку устанавливают на твердой горизонтальной площадке, приподнимают вилы домкратом и фиксируют раму на жестких упорах.
- Демонтаж подвилочных катков. Цилиндрической выколоткой аккуратно выбивают пружинные трубчатые штифты из посадочных отверстий каретки и извлекают несущий палец.
- Ревизия посадочных мест. Ось и внутренние поверхности вилочных щек очищают от старой смазки, грязи и намотанных волокон стретч-пленки.
- Контроль выработки пальца. Состояние несущей оси проверяют штангенциркулем; при обнаружении эллипсной выработки свыше 0,2 мм палец подлежит замене.
- Запрессовка новых подшипников. Подшипники 6204-2RS запрессовывают в новые ролики через монтажную оправку с упором исключительно во внешнее кольцо.
- Сборка роликового узла. Катки с распорной втулкой устанавливают в каретку, центрируют палец и фиксируют новыми пружинными штифтами.
- Замена рулевого блока. Снимают центральные защитные колпачки, демонтируют стопорные кольца с оси поворотного моста, устанавливают новые колеса и фиксируют крепеж.
- Тестовая обкатка. Проверяют плавность вращения колесных пар вручную, после чего выполняют тестовый прогон тележки под грузом.
Рекомендации по подбору колесных пар для складов и производств Казахстана
Климатические условия и специфика промышленных объектов Казахстана требуют дифференцированного подхода к комплектации складской техники. В логистических хабах Алматы, распределительных центрах Астаны и на металлургических комбинатах Караганды условия эксплуатации кардинально различаются. Точный учет температурного режима, типа напольного покрытия и уровня запыленности гарантирует максимальный межсервисный интервал ходовой части.
- Логистические терминалы класса А и B+. Для гладких обеспыленных полов с кварцевым или корундовым топпингом оптимальны полиуретановые колесные пары, обеспечивающие тихий ход и сохранность покрытия.
- Холодильные и морозильные склады. В низкотемпературных терминалах с температурой до -30 °C применяют морозостойкие нейлоновые катки либо полиуретан со специальной низкотемпературной смазкой подшипников.
- Пищевые и химические производства. На мясокомбинатах, молочных заводах и фармацевтических складах рекомендуются монолитные полиамидные ролики, не боящиеся ежедневной мойки щелочными растворами.
- Открытые рампы и асфальтовые дворы. Для неровного асфальта и бетонных уличных площадок подходят колеса с эластичной резиновой шинкой и сдвоенными тандемными роликами.
Компания ИП «Казмеханика» (shtabeler24.kz) поддерживает постоянный складской запас ходовых колес, грузовых катков, прецизионных подшипников 2RS и крепежных штифтов в Алматы с оперативной доставкой во все регионы Республики Казахстан.
