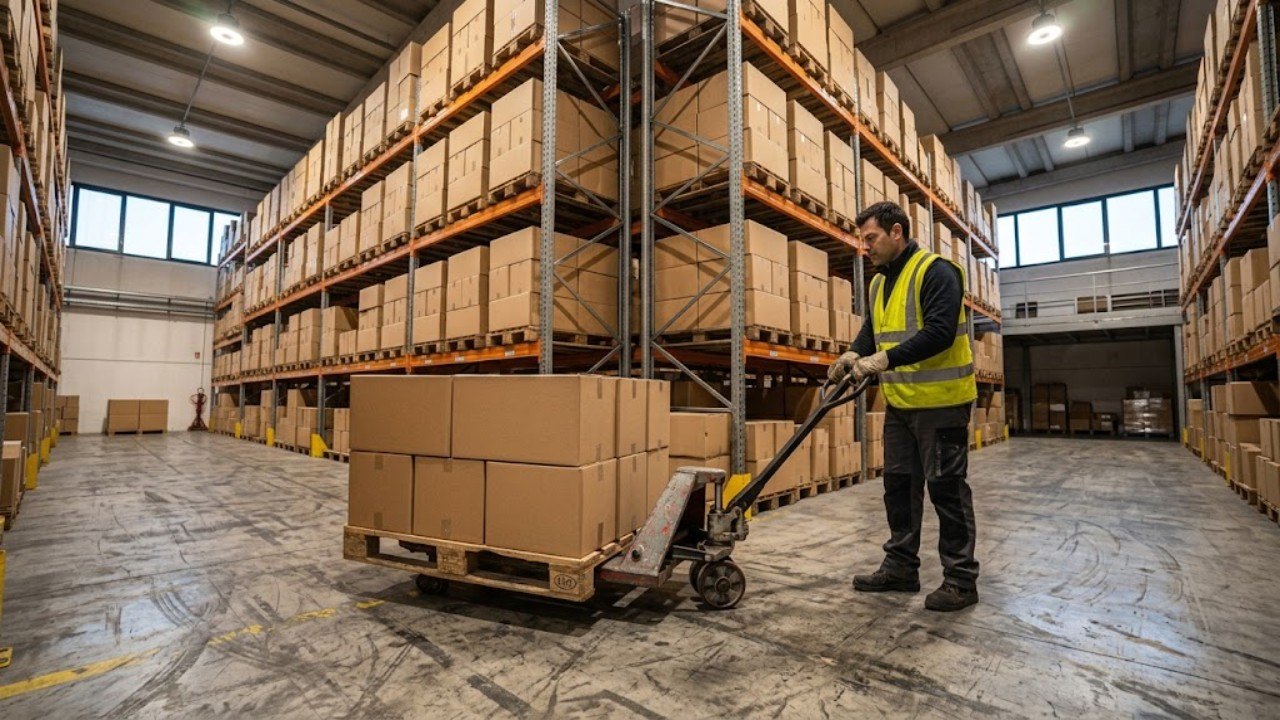

Подбор складской гидравлической тележки требует точного сопоставления эксплуатационных нагрузок с прочностными параметрами рамы и гидравлики. Ошибки при покупке приводят к деформации вил, ускоренному износу роликов и отказу гидроцилиндра под нагрузкой. В инженерной практике ИП «Казмеханика» (shtabeler24.kz) мы ежедневно сталкиваемся с расчетом параметров складского оборудования для казахстанских предприятий. Техника работает в отапливаемых распределительных центрах класса A в Алматы, на открытых стройплощадках Шымкента и в неотапливаемых ангарах Караганды. Разберем детально, какие рохли выдерживают ежедневный интенсивный грузооборот без внеплановых простоев.
Анализ веса и габаритов обрабатываемых грузов: выбор номинальной грузоподъемности 2.0 т, 2.5 т или 3.0–5.0 т с запасом 20–30%
Расчет грузоподъемности гидравлической тележки начинается с фиксации максимальной массы стандартного паллетоместа на объекте. Базовое инженерное правило требует закладывать эксплуатационный запас 20–30% сверх фактического веса поддона. Постоянная работа подъемника на пределе паспортных возможностей вызывает гидроудары в клапанной коробке, деформацию угловых качалок и выдавливание полиуретановых манжет силового штока. Запас прочности сохраняет гидравлику при динамических рывках.
Грамотный подбор рохли для склада опирается на три весовые категории:
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
- Тележки грузоподъемностью 2.0 тонны. Рассчитаны на легкие грузы весом до 1400–1600 кг. Собственная масса тележки составляет всего 60–68 кг. Это снижает утомляемость персонала в розничных магазинах, распределительных аптечных пунктах и на швейных фабриках.
- Универсальные модели 2.5 тонны. Базовый стандарт для 85% промышленных и логистических предприятий Казахстана. Конструкция рассчитана на поддоны массой до 1800–2100 кг с гарантированным запасом надежности.
- Усиленные и тяжелые серии 3.0–5.0 тонн. Применяются на металлобазах, заводах железобетонных изделий, в цехах тяжелого машиностроения и при транспортировке тяжелых кабельных барабанов. Несущая рама сваривается из листовой конструкционной стали толщиной 5.0–6.0 мм с усиливающими накладками в основании вил.
| Номинал тележки | Рекомендуемый вес груза | Толщина металла рамы | Диаметр силового поршня | Типовые сферы применения |
|---|---|---|---|---|
| 2000 кг (2.0 т) | до 1500 кг | 2.8–3.2 мм | 28–30 мм | Ритейл, маркетплейсы, курьерские службы |
| 2500 кг (2.5 т) | до 2000 кг | 3.5–4.0 мм | 31.5–35 мм | Складские терминалы, оптовая торговля, производства |
| 3000 кг (3.0 т) | до 2400 кг | 4.5–5.0 мм | 35–40 мм | Строительные гипермаркеты, типографии, заводы ЖБИ |
| 5000 кг (5.0 т) | до 4000 кг | 6.0–8.0 мм | 45–50 мм | Металлопрокат, кабельные склады, тяжелое станкостроение |
Если вес паллеты с продукцией регулярно достигает 2000 кг, покупка тележки номиналом 2.0 тонны приведет к ускоренному изгибу вил через 3–4 месяца. Но переход на модификацию 2.5 тонны полностью решает проблему ресурса. А для постоянных грузов массой 2300–2500 кг технологически оправдано приобретение тележки грузоподъемностью 3.0 тонны.
Подбор длины вил под логистические задачи: стандартные 1150 мм, 800 мм (кузов фуры/лифт), 1500–2000 мм (негабарит/два поддона)
Длина вил определяет радиус разворота тележки в межстеллажном проходе и возможность работы с нестандартными форматами грузовых мест. Ошибочный выбор вылета вил блокирует маневрирование внутри грузового транспорта либо делает невозможным надежный подхват широких поддонов. Стандартная длина 1150 мм рассчитана на обработку европаллет EUR (1200×800 мм). Однако для специфических складских условий требуются специализированные вилы.
В практической складской логистике выделяют следующие модификации длины вил:
Штабелеры
Весь раздел →
Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг
Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
- Короткие вилы (800–1000 мм). Проектируются для разгрузки коммерческих фургонов, работы внутри грузовых лифтов и маневров в проходах шириной менее 1.8 м. Радиус разворота составляет 1120–1200 мм против 1350 мм у стандартных моделей. Тележка разворачивается буквально на одном месте.
- Стандартные вилы (1150 мм). Универсальный типоразмер с габаритной шириной вил 550 мм. Обеспечивает продольный и поперечный подхват европаллет, а также работу с финскими поддонами FIN (1200×1000 мм).
- Удлиненные вилы (1500–1800 мм). Позволяют транспортировать объемные грузы, промышленное оборудование и мебель без риска опрокидывания консольной части.
- Сверхдлинные вилы (2000–2400 мм). Предназначены для одновременного захвата двух европаллет вдоль длинной стороны. Такое техническое решение ускоряет перевалку однотипных легких товаров на просторных терминалах ровно в два раза.
Но при использовании вил длиной от 1500 мм грузоподъемность тележки неизбежно уменьшается. Причиной служит удаление центра тяжести от гидроцилиндра. Тележка с паспортной грузоподъемностью 2500 кг на вилах 2000 мм безопасно поднимает не более 1500–1700 кг при равномерном распределении веса по всей длине полок.
Подобрать оборудование под вашу задачу
Материал ходовой части: полиуретан (универсальный для топпинга), полиамид/нейлон (агрессивная химия, легкий ход по идеальному бетону), резина (неровные полы/асфальт)
Материал контактного слоя рулевых колес и роликов каретки определяет сопротивление качению, ресурс напольного покрытия и шумовые характеристики оборудования. Выбор ошиновки зависит от чистоты полов, наличия масляных пятен и температуры на объекте. Неверно подобранные ролики разрушают наливные полы либо быстро истираются о грубый бетон за несколько недель интенсивной эксплуатации. Мы рекомендуем клиентам оценивать контактный полимер перед покупкой.
Производители гидравлических тележек предлагают три основных типа контактных материалов:
Штабелеры
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов
Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016
Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016
- Литьевой полиуретан (PU / TPU, твердость по Шору 92–95 Shore A). Оптимальный выбор для 80% закрытых складов с бетонным топпингом или наливным полимерным полом. Материал сочетает высокую износостойкость с тихим ходом, бережно относится к финишному слою полов и мягко гасит вибрации на стыках плит.
- Полиамид и нейлон (PA6, твердость по Шору 75–85 Shore D). Твердый конструкционный полимер с минимальным коэффициентом трения качения. Обеспечивает легкий старт тележки с грузом 2.5 тонны по ровному шлифованному полу. Нейлон абсолютно нейтрален к воздействию растворителей, щелочей, дезинфицирующих растворов и соленой воды. По этой причине нейлоновые колеса мы устанавливаем на фармацевтических складах, в рыбных и мясоперерабатывающих цехах.
- Вулканизированная резина (твердость по Шору 70–80 Shore A). Эластичный контактный слой на прочном алюминиевом или чугунном сердечнике. Резиновая ошиновка эффективно амортизирует выбоины, трещины, пороги и мелкий гравий. Резина незаменима для работы на открытых асфальтовых площадках, при разгрузке машин на рампе и на старых складах с неровным полом.
Подвилочные ролики выпускаются в одинарном исполнении (диаметр 80–85 мм при длине 90–100 мм) и сдвоенном тандемном варианте (два ролика 80×70 мм на качающейся каретке). Тандемная компоновка распределяет точечную нагрузку на четыре ролика. Это существенно упрощает преодоление досок поддонов и снижает износ подшипников при переезде деформационных швов.
Особенности конструкции гидроузла: литой AC vs сварной DF, защита штока от грязи, наличие пресс-масленок
Гидравлический узел преобразует механическое усилие качания рукояти в гидростатическое давление рабочей жидкости для подъема вил. Конструктивное исполнение насосного агрегата напрямую определяет рабочий ресурс тележки и трудоемкость сервисного обслуживания. На складском оборудовании применяются две принципиальные схемы гидравлических узлов: цельнолитые блоки типа AC и сварные разборные цилиндры типа DF. Надежность узла определяет общую долговечность машины.
Сравнение конструктивных особенностей гидроузлов:
Штабелеры
Весь раздел →
Штабелер гидравлический 0,5 т 1,6 м GUS 0516
Штабелер-бочкокантователь гидравлический 0,35 т 1,4 м TOR COT
Штабелер гидравлический 0,4 т 1,5 м TOR PJ4150 облегченный
- Цельнолитой гидроузел типа AC. Монолитный чугунный корпус без сварных швов исключает риск утечки масла по стыкам при пиковых нагрузках, а срок службы достигает 80 000 циклов. Конструкция отличается повышенной герметичностью и увеличенным ресурсом. Модели с узлом AC мы рекомендуем для крупных логистических центров с круглосуточным грузооборотом.
- Сварной разборный гидроузел типа DF/BF. Корпус состоит из гильзы цилиндра и приваренных фланцев. Узел ремонтопригоден в полевых условиях: верхняя крышка на резьбовом соединении позволяет оперативно заменить сальники штока и клапанные шарики. Ресурс составляет 30 000 – 50 000 циклов при условии регулярного обслуживания.
Надежность гидроцилиндра зависит от защиты штока и подвижных шарниров от абразивной пыли. Качественные тележки оснащаются хромированным штоком толщиной покрытия не менее 20 мкм и полиуретановым грязесъемником. Дополнительным преимуществом служит наличие латунных складских пресс-масленок (тавотниц) на поворотных цапфах, шарнирах вил и тягах кареток. Регулярное шприцевание густой литиевой смазкой предотвращает заклинивание осей при высокой запыленности помещения.
Для неотапливаемых складов Казахстана с зимними температурами до -30 °C требуется заливка низкотемпературного гидравлического масла с вязкостью ISO VG 32 или ВМГЗ. Стандартное летнее масло ISO VG 46 на морозе густеет, что приводит к блокировке перепускного клапана и зависанию вил в верхнем положении.
Рейтинг надежности и ценовые диапазоны в Казахстане (TOR Industries, Noblelift, EP, Xilin)
Рынок подъемно-транспортного оборудования в Казахстане представлен брендами различного класса надежности и ценового сегмента. При подборе оборудования мы рекомендуем оценивать доступность сервисных комплектов, сменных полиуретановых роликов и гидроузлов в наличии на локальных складах, а также совокупную стоимость владения техникой. Решая, какую рохлю купить для предприятия, снабженцы ориентируются на интенсивность сменной работы и бюджет закупки.
Обзор ведущих складских производителей в Казахстане:
- TOR Industries. Наиболее распространенный бренд на территории Казахстана. Серия TOR RHP комплектуется цельнолитым гидроузлом AC и надежными тандемными роликами, а серия TOR DF предлагает экономичное решение для умеренных нагрузок. Доступность запасных частей в Алматы и Астане делает бренд лидером по ремонтопригодности. Ценовой диапазон составляет от 115 000 до 280 000 тенге в зависимости от тоннажа.
- Noblelift. Международный производитель премиального складского оборудования. Серии AC25 и HP25 отличаются роботизированной лазерной сваркой рамы, эргономичной рукоятью и прецизионной установкой силовых элементов гидроузла. Стоимость тележек варьируется от 145 000 до 310 000 тенге.
- EP Equipment. Промышленная техника серии HPT с усиленной стальной рамой и износостойкими полимерными колесами. Обеспечивает плавное опускание груза и выверенную эргономику поводка. Стоимость находится в пределах 140 000 – 295 000 тенге.
- Xilin. Надежные тележки серий DB и CB для торговых сетей и средних складов. Простая конструкция с доступными комплектующими. Цены начинаются от 110 000 до 230 000 тенге.
Для небольшого склада стройматериалов с грузооборотом 10–20 поддонов в день вполне достаточно бюджетной модели Xilin или TOR DF. На распределительном узле с трехсменной загрузкой лучшая рохля для работы — модификация с цельнолитым гидроузлом TOR RHP 2500 или Noblelift AC25 на полиуретановых тандемах. Понимая ключевые технические критерии, специалисты безошибочно определяют, как выбрать гидравлическую тележку под конкретный технологический процесс.
