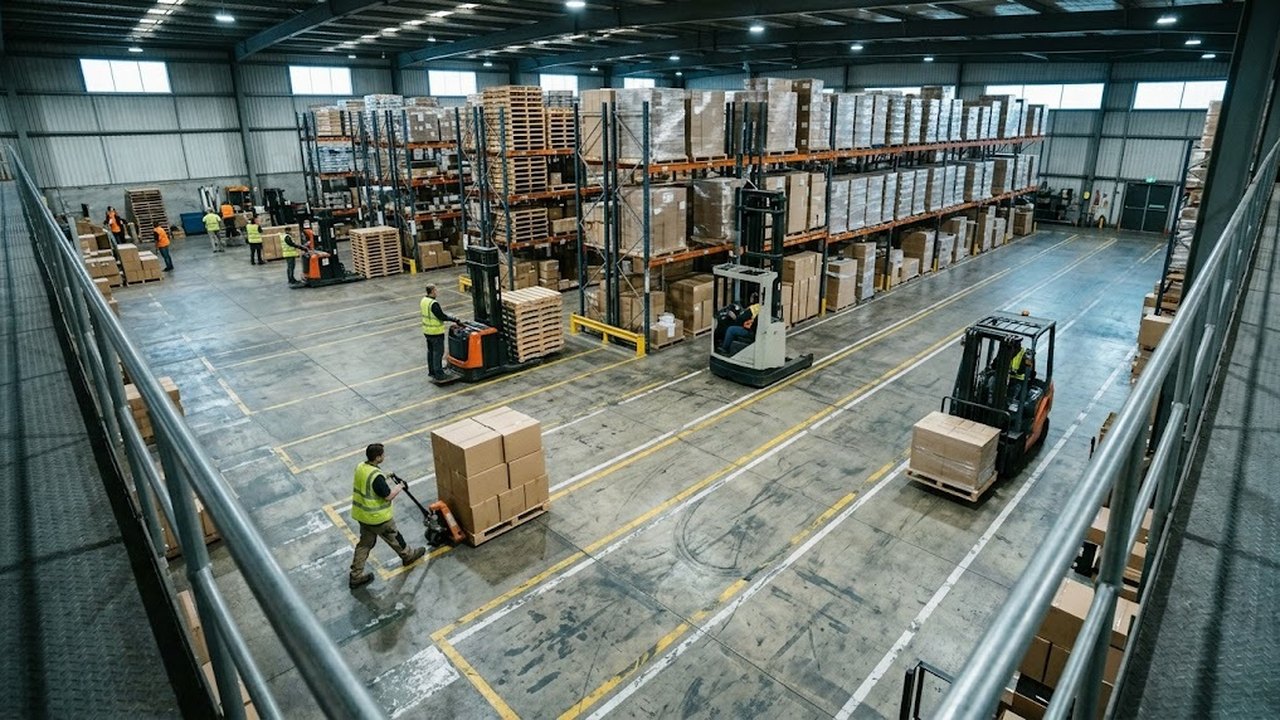

Эффективность современного распределительного центра, логистического терминала или производственного цеха напрямую зависит от слаженности подъемно-транспортных процессов. Это основа интралогистики. Профессиональная складская техника виды которой охватывают десятки специализированных машин, подбирается под геометрию помещения, конструкцию стеллажей и параметры грузопотока. Ошибки на этапе комплектации парка приводят к заторам в межстеллажных проходах, повреждению паллет и снижению скорости отгрузки. В инженерной практике ИП «Казмеханика» (shtabeler24.kz) мы рассчитываем состав парка на базе формул VDI 2198, топологии полов и нормативов охраны труда Республики Казахстан.

Грамотно спроектированное подъемно транспортное оборудование склада формирует непрерывную логистическую цепочку. От зоны разгрузки магистральных фур через стеллажи высотного хранения до участков комплектации и экспедиции каждый класс техники решает узкую задачу. Такой подход исключает простои. Ниже представлен детальный технический обзор всех категорий внутрискладского транспорта, их конструктивных различий и расчетных критериев выбора.

Глобальная трехуровневая классификация складской техники: средства малой механизации, напольный электрический транспорт, высотные стеллажные комплексы

В промышленной интралогистике принята строгая классификация складской техники. Она разделяет средства механизации на три базовых технологических эшелона. Такое деление опирается на высоту подъема груза, степень автономности привода и допустимую интенсивность грузооборота. Каждый уровень закрывает конкретные плечи перемещения и зоны ответственности в структуре склада.

Штабелеры

Весь раздел →

Технологическая иерархия внутрискладского оборудования включает три ключевые категории:

  • Первый эшелон (средства малой механизации): ручные гидравлические тележки, платформенные тележки, ручные гидравлические штабелеры и ножничные подъемные столы. Оборудование с мускульным или гравитационным приводом. Применяется на небольших складах класса C и D площадью до 500 кв. м, в торговых залах, автосервисах и для вспомогательных операций в зонах разгрузки.
  • Второй эшелон (напольный электрический транспорт): самоходные электротележки (транспортировщики паллет), поводковые и платформенные электроштабелеры, тягачи. Оснащаются тяговыми электромоторами и гидравлическими насосными станциями с питанием от свинцово-кислотных или литиевых АКБ. Рассчитаны на грузооборот от 50 до 250 паллет за смену и высоты укладки до 5.6 метра.
  • Третий эшелон (высотные и фронтальные комплексы): тяжелые ричтраки с выдвижной мачтой, узкопроходные штабелеры класса VNA, вертикальные комплектовщики заказов и трехопорные/четырехопорные вилочные погрузчики. Высокопроизводительные машины для логистических хабов классов A и B+, обслуживающие стеллажные системы высотой до 14–16 метров при суточном потоке свыше 300–1000 паллет.

Согласованная работа всех трех уровней исключает простои персонала. Она сводит к минимуму холостые пробеги машин. Базовые технические границы эшелонов сведены в сравнительную инженерную таблицу.

Технологический эшелонТиповой состав паркаВысота подъема (h3), мГрузоподъемность (Q), тШирина проезда (Ast), мИнтенсивность, паллет/смена
Малая механизацияРучные рохли, гидравлические штабелеры, столы0.2 – 3.00.5 – 3.01.8 – 2.2До 30–50
Напольный электротранспортЭлектророхли, поводковые и платформенные штабелеры0.2 – 5.61.0 – 2.02.1 – 2.550 – 250
Высотные и фронтальные комплексыРичтраки, VNA-машины, электро- и автопогрузчики3.0 – 14.21.2 – 5.01.6 – 3.8250 – 1000+

Группа 1. Горизонтальное перемещение: ручные гидравлические тележки (рохли), электрические самоходные транспортировщики паллет, тягачи

Горизонтальная транспортировка поддонов занимает до 60% времени складского цикла. Первичная приемка товаров на рампе, перемещение паллет от ворот до стеллажных рядов и подача грузов в зону экспедиции требуют быстрого и маневренного оборудования. В этой группе профессиональное оборудование для склада виды и назначение которого ориентированы на перемещение без подъема на ярусы, представлено тремя конструктивными типами.

Классические ручные гидравлические тележки (рохли) остаются самым массовым инструментом внутрискладской логистики. Конструкция базируется на сварной раме из конструкционной стали, литом гидроузле с хромированным штоком поршня и системе тяг. Грузоподъемность стандартных моделей составляет 2.0, 2.5 и 3.0 тонны, а усиленные модификации перевозят до 5.0 тонн. Длина вил варьируется от коротких (800 мм для маневров в кузове автотранспорта) до стандартных евро (1150 мм) и удлиненных (1500–2000 мм для двух поддонов одновременно). Материал ходовой части подбирается под покрытие. Эластичная резина сглаживает неровности асфальта. Износостойкий полиуретан идеален для обеспыленных наливных полов. Жесткий нейлон незаменим в химических и пищевых цехах.

Ручные гидравлические штабелеры

Весь раздел →

Электрические самоходные транспортировщики паллет (электророхли) полностью исключают физические нагрузки оператора. Они оснащаются тяговым бесщеточным электромотором переменного тока (AC) мощностью 0.65–1.5 кВт и гидростанцией подъема. Оператор управляет движением с помощью эргономичной рукояти (тиллера) с дублированными клавишами хода под обе руки. Стандартом отрасли стали быстросъемные литий-железо-фосфатные батареи (LiFePO4) напряжением 24 В или 48 В. Они заряжаются за 1.5–2.5 часа от обычной сети 220 В. Аккумуляторы поддерживают дробную подзарядку во время перерывов и не требуют отдельной аккумуляторной комнаты. Для длинных дистанций свыше 100 метров применяются модификации с откидной платформой для оператора и защитными поручнями. Они развивают скорость до 8–10 км/ч.

Электрические складские тягачи используются на крупных логистических узлах, карго-терминалах и сборочных производствах. Вместо перевозки одного поддона тягач буксирует сцепку из 3–5 прицепных платформенных тележек (концепция Tugger Train). Тяговое усилие таких машин варьируется от 1.5 до 10.0 тонн. Это многократно увеличивает производительность персонала при снабжении сборочных линий и сортировочных участков.

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Группа 2. Стеллажное штабелирование до 5.6 м: ручные, полуэлектрические, самоходные поводковые штабелеры и модели с платформой оператора

Штабелеры предназначены для вертикального размещения грузов на паллетных стеллажах, мезонинах и ярусных стеллажных конструкциях. Конструктивно машина опирается на опорные консоли с роликами, над которыми перемещаются грузовые вилы. Отсутствие тяжелого противовеса обеспечивает компактные габариты и малый радиус разворота. Техника свободно маневрирует в проходах шириной 2.1–2.4 метра.

В зависимости от степени электрификации и кинематики привода выделяют четыре класса штабелеров:

  • Ручные гидравлические штабелеры: подъем груза массой 0.5–2.0 тонны на высоту 1.6–3.0 метра выполняется накачкой гидроцилиндра рукоятью или ножной педалью. Перемещение осуществляется вручную. Скорость работы скромная (10–25 паллет за смену). Машины применяются при низкой интенсивности грузопотока.
  • Полуэлектрические штабелеры: подъем и спуск вил автоматизированы с помощью электронасоса и АКБ 12 В / 24 В. Перемещение между стеллажами остается ручным. Они позволяют поднимать грузы до 1.5 тонны на высоту до 3.5 метра без утомления оператора.
  • Самоходные поводковые электроштабелеры: оснащены тяговым мотором хода и электрической гидравлической станцией. Оператор идет рядом с машиной, контролируя скорость и подъем с рукояти. Высота подъема достигает 3.5–5.6 метра при грузоподъемности 1.2–2.0 тонны. Мачты выполняются из легированных C- и I-образных профилей горячего проката и делятся на двухсекционные (Duplex) и трехсекционные (Triplex). В закрытых фурах и под мезонинами критично наличие свободного хода вил (Free Lift). Опция позволяет поднимать поддон без выдвижения верхней секции мачты.
  • Самоходные штабелеры с платформой оператора: снабжены амортизированной подножкой и боковыми упорами безопасности. Скорость движения увеличена до 6–9 км/ч. Машины оптимизированы под интенсивные смены с грузооборотом до 200–300 поддонов.

При расчете стеллажного хранения учитывается график остаточной грузоподъемности (дерейтинг). С ростом высоты подъема свыше 3.0 метров предельная масса паллеты плавно снижается из-за смещения центра тяжести и микродеформаций мачты. Например, электроштабелер номиналом 1.6 тонны на высоте 5.3 метра безопасно удерживает от 700 до 850 кг.

Штабелеры

Весь раздел →

Группа 3. Высотная интралогистика до 14 м: ричтраки с выдвижной мачтой, узкопроходные штабелеры (VNA), комплектовщики заказов (Order Pickers)

Обслуживание высотных стеллажных систем на терминалах классов A и A+ требует специализированной техники с жесткими силовыми рамами, точным позиционированием и минимальным рабочим коридором. В этой категории стандартные штабелеры уступают место флагманам складской инженерии.

Ричтраки (Reach Trucks) объединяют преимущества классического штабелера и вилочного противовесного погрузчика. Ключевая особенность — выдвижная вперед каретка мачты (механизм Reach), перемещающаяся по опорным балкам шасси гидроцилиндрами. Захватив поддон со стеллажа, ричтрак втягивает мачту внутрь колесной базы. Центр тяжести переносится внутрь опорного контура. Это гарантирует максимальную продольную устойчивость и снижает рабочий проход до Ast = 2.7-2.9 метра. Высота подъема ричтраков достигает 12.5–14.2 метра при остаточной грузоподъемности 1000–1400 кг на верхнем ярусе. Кабина оператора оборудована анатомическим креслом, джойстиковым управлением (Fingertip / Multifunction), преселектором высоты и видеокамерой на вилах с выводом изображения на цветной монитор.

Узкопроходные штабелеры класса VNA (Very Narrow Aisle) созданы для предельного уплотнения складских объемов. Они работают в межстеллажных коридорах шириной всего 1.5–1.8 метра без разворота корпуса. Обработка поддона выполняется поворотной трехпозиционной кареткой (вращение вил на 180 градусов влево, прямо и вправо) либо телескопическими вилами. Внутри прохода машина перемещается по жестким напольным направляющим рельсам или индуктивной линии (проводу в полу). По конструкции рабочего места VNA делятся на два типа:

Штабелеры

Весь раздел →
  1. Man-Down: кабина оператора зафиксирована на уровне пола. Позиционирование вил на высоте до 12–14 метров контролируется по камерам и лазерным дальномерам.
  2. Man-Up: кабина с оператором поднимается вместе с мачтой на высоту до 15–18 метров. Это обеспечивает прямой визуальный контроль зоны захвата. Появляется возможность ручного штучного отбора коробок с верхних полок.

Комплектовщики заказов (Order Pickers) ориентированы на ручной подбор штучных артикулов и сборных коробов. Низкоуровневые модели перевозят до 2–3 паллет одновременно на скорости до 12 км/ч. Их платформа может подниматься на 1.0–1.2 метра для доступа ко второму ярусу стеллажа. Средне- и высокоуровневые комплектовщики поднимают кабину оператора с грузовой платформой на высоту до 9.0–12.0 метров. Они гарантируют рекордную производительность в сегменте e-commerce и розничного ритейла.

Группа 4. Универсальная фронтальная погрузка: дизельные, бензиновые, газовые и 3/4-опорные электрические вилочные погрузчики (кары)

Вилочные погрузчики с противовесом представляют собой мощный и универсальный класс подъемно-транспортного оборудования. Расположенный сзади массивный чугунный противовес уравновешивает груз на вилах перед передним мостом. Это устраняет потребность в передних опорных консолях. Благодаря этому погрузчик свободно работает с поддонами любых стандартов (европаллеты 1200х800 мм, финпаллеты 1200х1000 мм, американские поддоны 1200х1200 мм), контейнерами и навесным оборудованием (рулонными захватами, кран-балками, позиционерами вил).

По типу силовой установки вилочные погрузчики классифицируются на две большие группы:

Штабелеры

Весь раздел →
  • Автопогрузчики с двигателями внутреннего сгорания (дизель, бензин, сжиженный газ LPG): обладают грузоподъемностью от 1.5 до 10.0+ тонн и мощностью до 40–85 кВт. Они не зависят от электросетей, моментально заправляются и обладают высоким дорожным просветом (120–200 мм). Предназначены для открытых разгрузочных площадок, неотапливаемых ангаров и грунтовых территорий. Дизельные двигатели экологических стандартов Euro 3 / Euro 5 и газовые системы устойчивы к резким температурным перепадам Казахстана от -35 °C зимой до +45 °C летом. Эксплуатация дизельной техники в закрытых непроветриваемых помещениях запрещена санитарными нормами.
  • Электрические вилочные погрузчики: экологически чистые машины с нулевой эмиссией выхлопных газов и бесшумным ходом. Делятся на трехопорные (с задним сдвоенным поворотным колесом) и четырехопорные. Трехопорные электропогрузчики обладают выдающейся маневренностью. Радиус разворота составляет всего Wa = 1450-1600 мм. Машина разворачивается практически на месте внутри железнодорожных вагонов, кузовов еврофур и тесных цехов. Четырехопорные модели отличаются повышенной грузоподъемностью (до 5.0 т) и устойчивостью на наклонных пандусах.

В современных электропогрузчиках применяются тяговые литиевые батареи LiFePO4 с напряжением 48 В и 80 В. Они обеспечивают автономную работу в течение 8–10 часов. Батареи заряжаются за 1.5–2 часа без вредных газовых выделений.

Матрица подбора: сопоставление типов техники с площадью склада, высотой потолков, шириной проезда Ast и суточным грузооборотом

Окончательный выбор складского оборудования базируется на системном технико-экономическом расчете. Ключевой расчетный параметр — ширина рабочего проезда Ast (Aisle Width for pallets 800x1200 along forks), вычисляемая по нормативу VDI 2198:

Ast = Wa + l6 - x + a

В этой формуле параметр Wa обозначает радиус поворота машины. Переменная l6 задает длину поддона. Величина x определяет расстояние от центра передней оси до спинки вил. Слагаемое a представляет собой обязательный запас безопасности (по стандарту не менее 200 мм). Занижение ширины коридора приводит к ударам о балки стеллажей и риску обрушения конструкций.

Штабелеры

Весь раздел →

Для системного анализа инженеры ИП «Казмеханика» разработали сводную матрицу подбора подъемно-транспортного оборудования под ключевые параметры объекта.

Тип оборудованияВысота стеллажей, мШирина прохода (Ast), мПлощадь склада, кв. мПоток, паллет/сменаТребования к поламОптимальный тип питания
Ручная рохляТолько пол (0.2)1.8 – 2.0До 500До 30Бетон, асфальт, плиткаМускульная сила
Самоходная электророхляТолько пол (0.2)2.0 – 2.2500 – 500050 – 300Ровный бетон, топпингLiFePO4 24V / 48V
Ручной / полуэлектроштабелер1.6 – 3.52.0 – 2.3До 100020 – 60Ровный бетон (перепад ≤ 5 мм)Ручной / AGM 12V
Самоходный электроштабелер2.5 – 5.62.2 – 2.51000 – 700070 – 250Беспыльный полимер, топпингLiFePO4 / Свинец 24V
Ричтрак с выдвижной мачтой5.0 – 14.02.7 – 2.93000 – 25000+150 – 500DIN 18202 (перепад ≤ 2 мм)LiFePO4 / Свинец 48V
Узкопроходный штабелер (VNA)7.0 – 16.01.5 – 1.85000 – 40000+250 – 800+VDMA / DIN 15185 сверхплоскийТяговый блок 48V / 80V
3-опорный электропогрузчик3.0 – 6.53.1 – 3.41500 – 10000100 – 350Промышленный бетонLiFePO4 48V
4-опорный электропогрузчик3.0 – 7.03.5 – 3.93000 – 20000150 – 400Бетон, асфальт рампыLiFePO4 80V
Дизельный / газовый погрузчик3.0 – 7.03.8 – 4.5Открытые зоны, терминалы200 – 600Асфальт, дорожная плитаДизель / Газ LPG

При проектировании полов критично учитывать допуски плоскостности по стандарту DIN 18202. Для высотных ричтраков и узкопроходных машин уклон покрытия не должен превышать 1.5–2.0 мм на 2 погонных метра. Малейший наклон пола на высоте 12 метров вызывает опасное раскачивание мачты с отклонением верхушки на 150–200 мм.
