Стандартная гидравлическая тележка с высотой подхвата 85 мм и геометрией вил 1150х550 мм рассчитана на типовые европаллеты (EUR / EPAL). На складах класса А и логистических терминалах такая техника выполняет основной объем рутинных перемещений грузов. Но при обработке специфических грузов типовая рохля бессильна. Это факт.
Трудности начинаются при выгрузке низких азиатских поддонов, транспортировке тяжелых цилиндрических бухт кабеля, подаче заготовок на сборочные конвейеры или работе в рыбных цехах с едкими солевыми рассолами. Типовой гидроузел и стандартные ролики в таких жестких условиях либо физически не входят в монтажный проем тары, либо полностью разрушаются коррозией за два-три месяца. В инженерной практике ИП «Казмеханика» (shtabeler24.kz) мы регулярно проектируем и поставляем модифицированные гидравлические тележки для нестандартных условий эксплуатации по всему Казахстану. Ниже представлен подробный технический обзор пяти ключевых разновидностей специальной складской техники.
Низкопрофильные рохли: высота подхвата 35–51 мм для американских поддонов, оборудования на низких ножках и полиграфических грузов
Главное конструктивное отличие низкопрофильной тележки заключается в предельно малой толщине вил и геометрии подвилочных кареток. Если стандартная рохля имеет высоту опущенных вил 80–85 мм, то специализированная низкопрофильная рохля способна опускаться до 35, 45 или 51 мм от нулевого уровня пола. Это открывает доступ к узким технологическим зазорам. Решение найдено.
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
Модификации с минимальной строительной высотой востребованы в трех прикладных секторах:
- Разгрузка азиатской и американской тары. Одноразовые паллеты стандартов GMA (США), китайские и японские поддоны без нижних досок часто имеют внутренний проем всего 45–60 мм. Стандартный ролик диаметром 80 мм упирается в доску настила, тогда как низкопрофильный ролик свободно заходит в паз.
- Такелаж технологического оборудования. Металлообрабатывающие станки, шкафы автоматики, промышленные компрессоры и чиллеры монтируются на низких транспортировочных полозьях или регулируемых опорах с клиренсом от пола 40–50 мм.
- Полиграфическая промышленность. Кипы плотной мелованной бумаги, рулонные стопы и пачки гофрокартона перевозятся на специализированных тонких щитах или подложках без опорных брусков.
Уменьшение строительной высоты вил заставило заводских конструкторов полностью переработать кинематику ходовой части. В носовой части вил невозможно разместить стандартный шариковый подшипник 6204 и полиуретановый ролик 80х70 мм. Вместо них инженеры устанавливают цельнометаллические стальные ролики сверхмалого диаметра 35–50 мм с игольчатыми подшипниками закрытого типа или износостойкими бронзовыми втулками скольжения. Нагрузка здесь колоссальная. Износ неизбежен.
| Параметр модификации | Сверхнизкая (35 мм) | Низкопрофильная (51 мм) | Стандартная рохля (TOR / Noblelift) |
|---|---|---|---|
| Высота подхвата (h13) | 35 мм | 51 мм | 85 мм |
| Высота подъема вил (h3) | 145 мм | 165 мм | 200 мм |
| Грузоподъемность номинальная | 1000–1500 кг | 1500–2000 кг | 2500–3000 кг |
| Размер подвилочных роликов | Ø35х50 мм (сталь) | Ø50х70 мм (сталь / PU) | Ø80х70 мм (PU / нейлон) |
| Допустимый уклон пола | не более 0.5° (перепад ≤ 2 мм) | не более 1.0° (перепад ≤ 3 мм) | до 3.0° (перепад ≤ 10 мм) |
Малый диаметр роликов накладывает жесткие ограничения на качество полов. При диаметре 35 мм стальной ролик застревает в любых температурных швах шире 5 мм и моментально скалывается при наезде на брошенный строительный крепеж. Поэтому эксплуатировать сверхнизкие тележки допускается исключительно на обеспыленных наливных полимерных покрытиях или шлифованном промышленном топпинге без малейших дефектов и трещин.
Тележки с ножничным подъемом (высота подъема до 800 мм): совмещение функций рохли и подъемного стола на конвейерах
Обычная гидравлическая тележка поднимает груз лишь на 115 мм от пола для безопасной транспортировки поддона по горизонтали. Однако на сортировочных участках, сборочных конвейерах и упаковочных постах рабочим приходится нагибаться к нижним ярусам поддона сотни раз за смену. Это приводит к быстрой утомляемости и падению темпа работы. Спина страдает.
Штабелеры
Весь раздел →
Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг
Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
Для оптимизации ручного труда разработана рохля с ножничным подъемом. Ее подъемный механизм объединяет телескопический гидроцилиндр и систему Х-образных стальных рычагов пантографа, которые при накачивании гидравлики раздвигают ножничные опоры и плавно поднимают вилы с паллетой на высоту до 800–830 мм прямо на уровень пояса оператора. Удобство неоспоримо.
Конструкция ножничной тележки решает три технологические задачи:
- Эргономика сборочного поста. При подаче тяжелых штампованных заготовок на станки с ЧПУ или фасовке готовой продукции паллета постепенно поднимается вверх по мере опустошения верхних рядов, позволяя оператору удерживать спину идеально прямой.
- Замена стационарного ножничного стола. Стационарный подъемный стол требует дорогостоящего монтажа в приямок или анкерной фиксации к полу. Высокоподъемная рохля полностью мобильна: оператор самостоятельно привозит поддон с сырьем и поднимает его непосредственно в рабочей зоне.
- Подача груза на конвейеры и эстакады. Высота подъема 800 мм в точности соответствует типовому уровню приемных рольгангов, конвейерных лент и столов упаковочных автоматов.
Безопасность высотного подъема обеспечивается автоматическими боковыми упорами (аутригерами). Как только вилы поднимаются выше отметки 300 мм, задние ролики отрываются от пола, а шасси жестко садится на резиновые или полиуретановые башмаки. Колесная база полностью блокируется. Случайный откат тележки с грузом на высоте исключен. Риск снят.
| Характеристика узла | Ручной ножничный подъем (TOR HLC) | Электрогидравлический подъем (TOR EHL) |
|---|---|---|
| Тип привода гидронасоса | Ручной рычажный (рукоять / ножная педаль) | Электромотор DC 12 В / 0.8–1.5 кВт |
| Скорость подъема на 800 мм | 40–60 качаний рукояти (около 45 сек) | 10–12 секунд (кнопка на панели) |
| Источник питания | Не требуется | Тяговый AGM аккумулятор 12 В / 60–80 А·ч |
| Номинальная нагрузка | 1000 / 1500 кг | 1000 / 1500 кг |
| Функция быстрого подъема (Quick-Lift) | Штатно для грузов до 250 кг (удвоенная подача) | Автоматическая регулировка скорости |
Перемещение тележки с грузом разрешено строго в нижнем положении при высоте вил до 200 мм. Транспортировка поднятой на 800 мм паллеты категорически запрещена действующими нормами техники безопасности из-за опасности опрокидывания при малейшем боковом толчке или наезде на препятствие.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов
Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016
Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016
Подобрать оборудование под вашу задачу
Оцинкованные и нержавеющие тележки (Inox AISI 304/316) для пищевых цехов, рыбных производств и агрессивных солевых сред
В условиях стопроцентной влажности, прямого воздействия органических кислот и концентрированных рассолов стандартное порошковое покрытие разрушается буквально за пару месяцев. Под слоем краски начинается скрытая очаговая коррозия углеродистой стали. Это абсолютно недопустимо на объектах с жестким санитарным регламентом HACCP и СТ РК ИСО 22000. Для чистых зон фармацевтических предприятий, мясокомбинатов, молочных заводов и рыбных цехов выпускаются коррозионностойкие тележки.
В промышленном секторе применяются четыре типа защитного исполнения:
- Гальваническое цинкование (электролитическое). Толщина цинкового слоя составляет 15–25 мкм. Метод подходит для неотапливаемых складов с умеренной влажностью и сезонными перепадами температур.
- Горячее цинкование (Hot-Dip Galvanized). Металлоконструкция целиком погружается в ванну с расплавленным цинком при температуре 450 °C. Толщина покрытия достигает 70–90 мкм. Такая оцинкованная гидравлическая тележка надежно защищена от воды, конденсата и нейтральных моющих составов.
- Нержавеющая сталь Inox AISI 304 (08Х18Н10). Высоколегированная аустенитная сталь содержит 18% хрома и 8% никеля. Металл абсолютно устойчив к щелочным растворам, кислотам, дезинфицирующим средствам и частой санобработке горячей водой.
- Кислотостойкая сталь Inox AISI 316 (03Х17Н14М2). В состав сплава введено 2–3% молибдена. Данная нержавеющая рохля inox разработана специально для рыбоконсервных комбинатов, цехов посола рыбы и химических производств с высокой концентрацией агрессивных ионов хлора.
| Рабочая среда | Обычная сталь + краска | Оцинкованная гидравлическая тележка | Нержавеющая сталь AISI 304 | Кислотостойкая сталь AISI 316 |
|---|---|---|---|---|
| Сухой склад (+15...+25 °C) | Стойко (срок 5–8 лет) | Стойко | Избыточно | Избыточно |
| Холодильные камеры (-25 °C, конденсат) | Коррозия через 3–6 мес | Стойко (срок 3–5 лет) | Стойко (срок > 10 лет) | Стойко |
| Мясной цех (мойка пеной, паром) | Запрещено нормами | Ограниченно (до 2 лет) | Рекомендовано (HACCP) | Стойко |
| Рыбный цех (тузлук, солевой рассол) | Сквозная коррозия за 2 мес | Разрушение за 6–12 мес | Питтинговая коррозия | Полная стойкость |
Антикоррозийное исполнение охватывает не только раму, но и каждый внутренний компонент гидроузла. Корпус насоса вытачивается из нержавеющей стали либо защищается электрохимическим никелированием, а шток гидроцилиндра покрывается твердым хромом толщиной 30 мкм. Все шарнирные узлы комплектуются нержавеющими подшипниками с влагостойкой синтетической смазкой с допуском NSF H1. Колеса и ролики отливаются из монолитного белого полиамида (нейлона), который не впитывает жидкости и легко выдерживает регулярную агрессивную мойку паром под рабочим давлением до 100 бар. Чистота абсолютная.
Тележки с треугольными призматическими вилами для транспортировки цилиндрических рулонов, бухт кабеля и бочек
Попытка перевезти цилиндрический груз на стандартных плоских вилах всегда сопряжена с риском падения. При малейшем рывке, начале разгона или повороте рулон бумаги, бочка с маслом или барабан с кабелем мгновенно перекатывается через кромку вилы. Это приводит к порче дорогостоящей продукции и травмам персонала. Брак недопустим.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,5 т 1,6 м GUS 0516
Штабелер-бочкокантователь гидравлический 0,35 т 1,4 м TOR COT
Штабелер гидравлический 0,4 т 1,5 м TOR PJ4150 облегченный
Для надежного удержания цилиндрических объектов применяется специальная рохля для рулонов с призматическими вилами. Ее несущие полки имеют выраженный треугольный или трапециевидный профиль со скосом внутрь под углом 120–135°. Цилиндрический объект опускается в образовавшийся ложемент, опираясь на металл сразу по двум продольным образующим линиям. Создается жесткий трехточечный контакт, исключающий поперечное качение груза при любых резких маневрах на виражах.
Основные технические параметры рулонных гидравлических тележек:
- Диапазон диаметров рулонов. В зависимости от модификации тележка стабильно фиксирует рулоны диаметром от 400 до 1600 мм.
- Внешняя ширина вил (b5). Стандартный ряд ширин составляет 760, 850, 1000 и 1150 мм. Чем больше диаметр рулона, тем шире расставляются вилы для удержания центра тяжести в безопасной зоне.
- Длина вил (l). Подбирается в диапазоне от 1000 до 1500 мм под длину конкретной намотки или барабана.
- Грузоподъемность. Усиленные конструкции рассчитаны на нагрузку от 1500 до 3000 кг без риска деформации ложементов.
Использование призматических вил полностью защищает наружные слои ценных материалов от замятий и надрывов, неизбежных при контакте с острыми гранями стандартных вил. Такая техника востребована на кабельных базах, целлюлозно-бумажных комбинатах, в полиграфических комплексах и на заводах по производству полимерных пленок. Экономия налицо.
Полноприводные вездеходные тележки с пневмоколесами для строек и грунтовых площадок
Обычные полиуретановые колеса диаметром 180–200 мм созданы для идеальных полимерных или шлифованных бетонных полов. На строительной площадке, гравийной насыпи, грунтовой дороге или обледенелом дворе колеса малого диаметра моментально зарываются в грунт, а рама тележки садится на днище из-за микроскопического клиренса в 20–30 мм. Работа останавливается. Доставка срывается.
Штабелеры
Весь раздел →

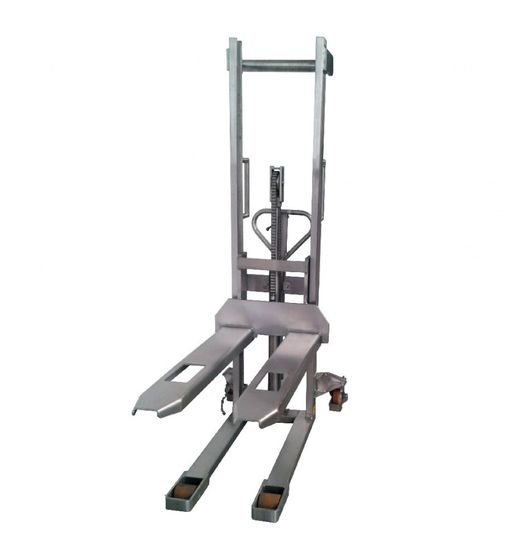

Штабелер гидравлический 1,0 т 1,6 м TOR HSY10 (нержавеющая сталь)

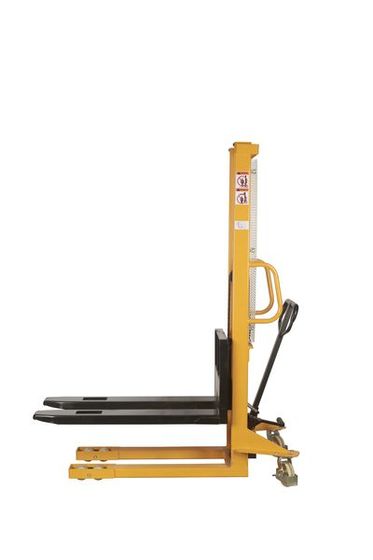

Штабелер гидравлический 0,5 т 1,6 м XILIN SDJ500

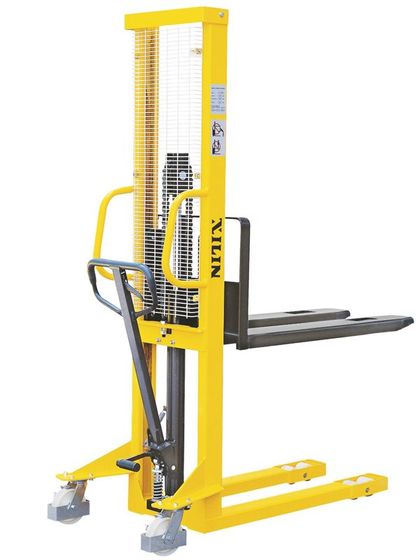

Штабелер гидравлический 1,0 т 1,6 м XILIN SDJ1016
Для тяжелых уличных условий созданы вездеходные гидравлические тележки повышенной проходимости с портальным шасси. Их несущая рама вынесена за габариты вил, а колесная база расширена до 1400–1600 мм. Это гарантирует устойчивость от опрокидывания при движении по ямам и боковым уклонам до 8–10°. Баланс соблюден.
Архитектура вездеходной рохли объединяет четыре базовых решения:
- Колеса увеличенного диаметра. На всех осях смонтированы пневматические или цельнолитые шины суперэластик диаметром 380–400 мм с глубоким тракторным протектором, снижающим давление на грунт в 4–5 раз.
- Большой дорожный просвет. В транспортном положении клиренс под центральным узлом составляет 100–150 мм, что позволяет уверенно преодолевать щебень, комья глины, пороги и бордюры.
- Раздвижные вилы кареточного типа. Вилы навешены на массивную поперечную балку портала. Оператор может вручную сдвигать и раздвигать вилы в диапазоне от 200 до 750–800 мм для захвата кирпичных поддонов, ящиков и негабаритных блоков.
- Тяговый привод (для самоходных версий). Электрические вездеходные тележки комплектуются тяговым двигателем мощностью 1.5–2.2 кВт, надежным червячным редуктором и тяговой АКБ 24 В или 48 В. Они легко берут подъемы крутизной до 12–15% с грузом 1.5 тонны.
| Технический параметр | Складская стандартная рохля | Вездеходная тележка (TOR Rough Terrain) |
|---|---|---|
| Диаметр ведущих колес | 180–200 мм (полиуретан / резина) | 380–400 мм (пневматика / суперэластик) |
| Диаметр грузовых роликов | 80 мм (нейлон / PU) | 300–380 мм (пневматика с подшипниками) |
| Дорожный просвет (клиренс) | 25–30 мм | 100–150 мм |
| Габаритная ширина шасси | 550 мм | 1450–1650 мм (портальная схема) |
| Тип рабочего покрытия | Бетон, топпинг, ровный асфальт | Грунт, щебень, снег, строительный мусор |
| Регулировка ширины вил | Фиксированная (550 мм) | Раздвижные вилы (200–800 мм) |
В инженерном каталоге ИП «Казмеханика» (shtabeler24.kz) вы можете заказать любую модификацию специальной гидравлической техники с гарантией и оперативной доставкой со складов в Алматы и Астане в любой регион Казахстана. Наши инженеры подберут оптимальное исполнение под специфику вашей тары и условия эксплуатации объекта.
