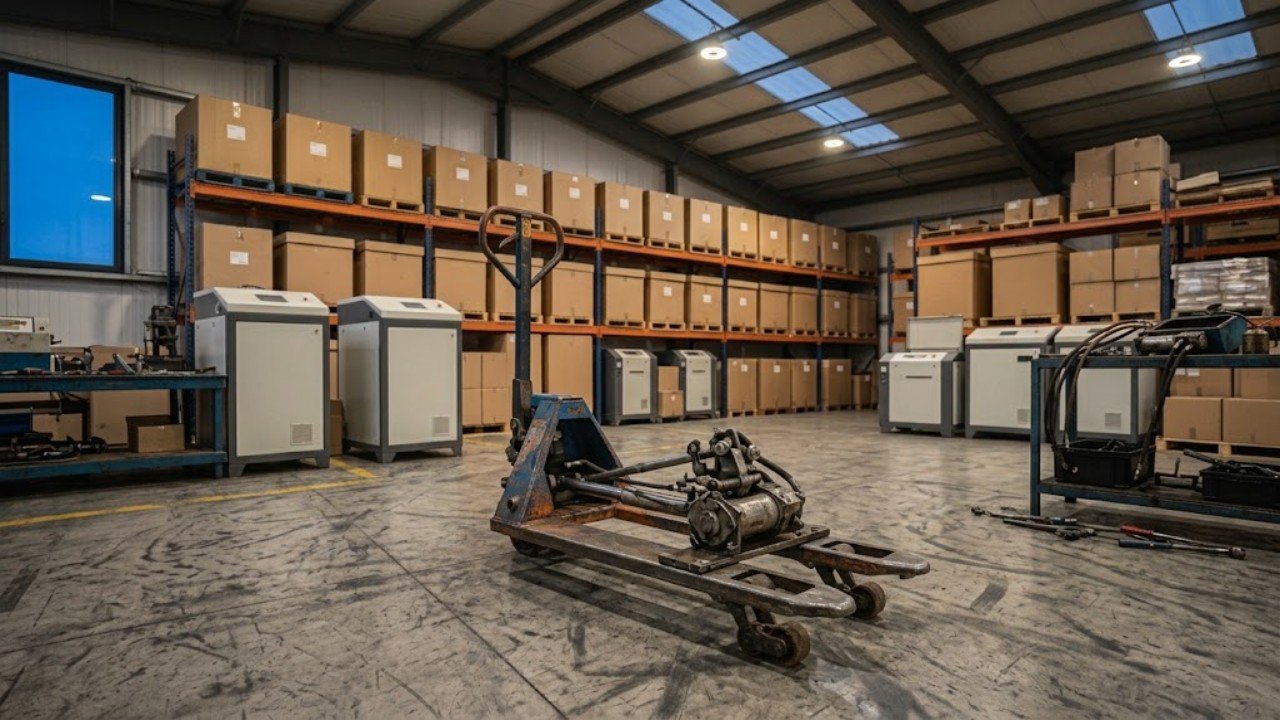

Ручная гидравлическая тележка представляет собой рычажно-гидравлический механизм для горизонтального перемещения и подъема поддонов на высоту до 200 мм. Базовый механизм рохли преобразует качающие движения румпеля в высокое гидравлическое давление и синхронное выдвижение опорных роликов. Несущая конструкция рассчитана на циклические нагрузки от 1,5 до 5,0 тонн при минимальной собственной массе шасси.

Компоновочная схема рохли: румпель, гидроузел, рычаги и тяги

Компоновка тележки объединяет гидросиловой блок и шарнирно-рычажную передачу внутри полостей вил. Классическое устройство гидравлической тележки включает рулевой румпель с рукоятью управления, поворотный гидроузел на опорных колесах, центральную качалку, пару продольных тяг и подвилочные роликовые каретки. Жесткий сварной каркас сваривают из легированной конструкционной стали толщиной 3–4 мм. Профиль вил выдерживает динамические удары и кручение при неравномерной загрузке поддона.

Взаимодействие основных узлов обеспечивает плоскопараллельный подъем вилочного полотна:

Штабелеры

Весь раздел →
  • Румпель и рукоять: рычаг первого рода для создания давления плунжером и трехпозиционного переключения клапанов.
  • Гидроузел в сборе: моноблочный или сварной цилиндр со встроенным резервуаром, плунжерным насосом и предохранительным клапаном.
  • Центральный угловой рычаг (качалка): переходное звено, преобразующее вертикальный ход поршня в горизонтальное перемещение тяг.
  • Продольные трубчатые тяги: стальные тяги круглого или профильного сечения внутри полостей вил.
  • Каретки подвилочных роликов: шарнирные узлы с полиуретановыми роликами, выдвигающиеся на угол до 45 градусов.

При движении румпеля вниз плунжер нагнетает масло под главный поршень. Шток выдвигается вертикально, упирается в опорную плиту рамы и заставляет центральный угловой рычаг синхронно смещать продольные тяги к передним роликам.

Сравнение гидроузлов AC и DF: ресурс и ремонтопригодность

Надежность тележки напрямую определяется конструктивным исполнением насосного блока. В складской технике применяются два базовых типа гидроагрегатов: цельнолитой моноблок AC и разборный сварной гидроузел DF. Выбор модификации влияет на межсервисный интервал и затраты при регулярном техническом обслуживании парка техники.

Параметр сравненияЦельнолитой гидроузел типа ACСварной разборный гидроузел типа DF
Конструкция корпусаМонолитный чугунный или стальной отливок без внешних сварных швовСварной цилиндр с резьбовой верхней крышкой и отдельным картером
Антикоррозийная защитаГальваническое цинкование или плотное порошковое напылениеЛакокрасочное покрытие базовыми полимерными эмалями
Уплотнительный узелКартриджные манжеты из полиуретана (PU) со скребком штокаКомплект резиновых колец (NBR) и шевронных манжет
Герметичность и ресурсВысокая стойкость к гидроударам, ресурс свыше 50 000 цикловРиск микротрещин по сварному шву, ресурс до 25 000 циклов
РемонтопригодностьБыстрая блочная замена клапанного картриджа без разрезки узлаПолная разборка резьбовых соединений для замены отдельных колец

Цельнолитой гидроузел AC демонстрирует повышенную жесткость при боковых нагрузках на неровном покрытии. Монолитный корпус не имеет швов, подверженных усталостным трещинам при перевозке тяжелых паллет массой 2500–3000 кг. Узлы типа DF обходятся дешевле при первичной закупке. Однако сварная конструкция требует постоянного контроля резьбовой крышки цилиндра и частой замены резиновых колец NBR.

Штабелеры

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Принцип действия гидроконтура: насос, клапаны сброса и защиты

Гидравлический контур тележки работает по замкнутому циклу с ручным плунжерным нагнетанием. Принципиальная схема гидроузла рохли включает масляную ванну, плунжер малого диаметра 16–18 мм, рабочий цилиндр диаметром 30–35 мм, обратные клапаны и перепускной механизм. Рабочее давление в системе достигает 20–25 МПа при подъеме предельного груза.

Рабочий цикл гидравлики разделен на три фазы:

  1. Всасывание масла: при подъеме румпеля плунжер выдвигается из гильзы, создавая разрежение. Всасывающий шариковый клапан открывается, и порция масла из резервуара поступает в подплунжерную полость.
  2. Нагнетание под давлением: при опускании румпеля плунжер сжимает масло. Впускной клапан запирается, нагнетательный клапан отжимает пружину, направляя жидкость под шток рабочего поршня.
  3. Сброс давления и опускание: оператор нажимает рычаг на рукояти, натягивая тросик. Конусный клапан сброса открывается, перепуская масло из цилиндра обратно в масляный резервуар под действием силы тяжести груза.
Для защиты гидросистемы от разрыва гильзы встроен предохранительный перепускной клапан (Safety Relief Valve). Узел калибруется на давление 110–115% от номинальной грузоподъемности и стравливает избыток масла в бак при попытке поднять недопустимый груз.

Корректный принцип работы рохли зависит от чистоты гидравлической жидкости. Мельчайшие песчинки под седлом конусного клапана вызывают падение давления и самопроизвольное опускание вил под весом поддона.

Штабелеры

Весь раздел →

В климатических условиях Казахстана температура на открытых рампах колеблется от -30 до +40 °C. Для круглогодичной эксплуатации применяют морозостойкие масла ВМГЗ или ISO VG 15–22. Летняя заправка маслом ISO VG 46 на морозе густеет. Высокая вязкость замедляет срабатывание клапанов и перегружает манжеты насоса.

Кинематика передачи усилия: шток, тяги и каретки роликов

Подъем грузовых вил выполняется комбинированным рычажно-шарнирным механизмом. Шток гидроцилиндра упирается в поперечину рамы и поднимает основание вил вверх. Одновременно кинематическая цепь передает горизонтальное смещение к передним роликам через стальные тяги. Это гарантирует строго плоскопараллельное перемещение паллеты над уровнем пола.

Центральная качалка соединена с обеими продольными тягами цилиндрическими пальцами со шплинтами. При подъеме шток поворачивает качалку, толкая тяги вперед к треугольным щекам роликовых кареток.

Штабелеры

Весь раздел →

Передние ролики поворачиваются на шарнирах вниз, приподнимая носовую часть вил на рабочую высоту 190–200 мм. В тандемных тележках сдвоенные ролики 80х70 мм установлены на качающемся балансире. Балансирная подвеска мягко преодолевает стыки полов и доски поддонов. Равномерное распределение массы между роликами снижает износ контактного слоя и подшипников.

Регулировка тяг вил и натяжения цепочки клапана сброса

При постоянных нагрузках механические сочленения подвергаются естественному износу и растяжению. Неравномерная выработка роликов или деформация тяг приводит к перекосу вил. Профессиональный ремонт механизма рохли и точная юстировка тяг возвращают правильную геометрию рамы без дорогостоящей замены деталей.

Регулировочные процедуры выполняют в следующей последовательности:

  1. Устранение диагонального перекоса вил: тележка переворачивается вилами вверх. Ослабляются контргайки М16 на резьбовых наконечниках тяг. Вращением муфты длина тяги корректируется до достижения одинаковой высоты роликов с погрешностью не более 2 мм.
  2. Калибровка свободного хода рукояти: ручка управления переводится в нейтральное положение. Регулировочный винт или гайка на рычаге сброса гидроузла затягивается до устранения люфта, сохраняя зазор свободного хода цепочки 1,5–2,0 мм.
  3. Проверка перепускного клапана: при установке рукояти в нейтральный режим накачивание румпелем не должно вызывать подъем штока или утечку масла через спускное седло.

Корректное натяжение цепочки предотвращает самопроизвольное стравливание давления. Чрезмерная затяжка приоткрывает клапан сброса в нейтрали, а ослабление цепочки блокирует опускание вил при поднятии рычага.
