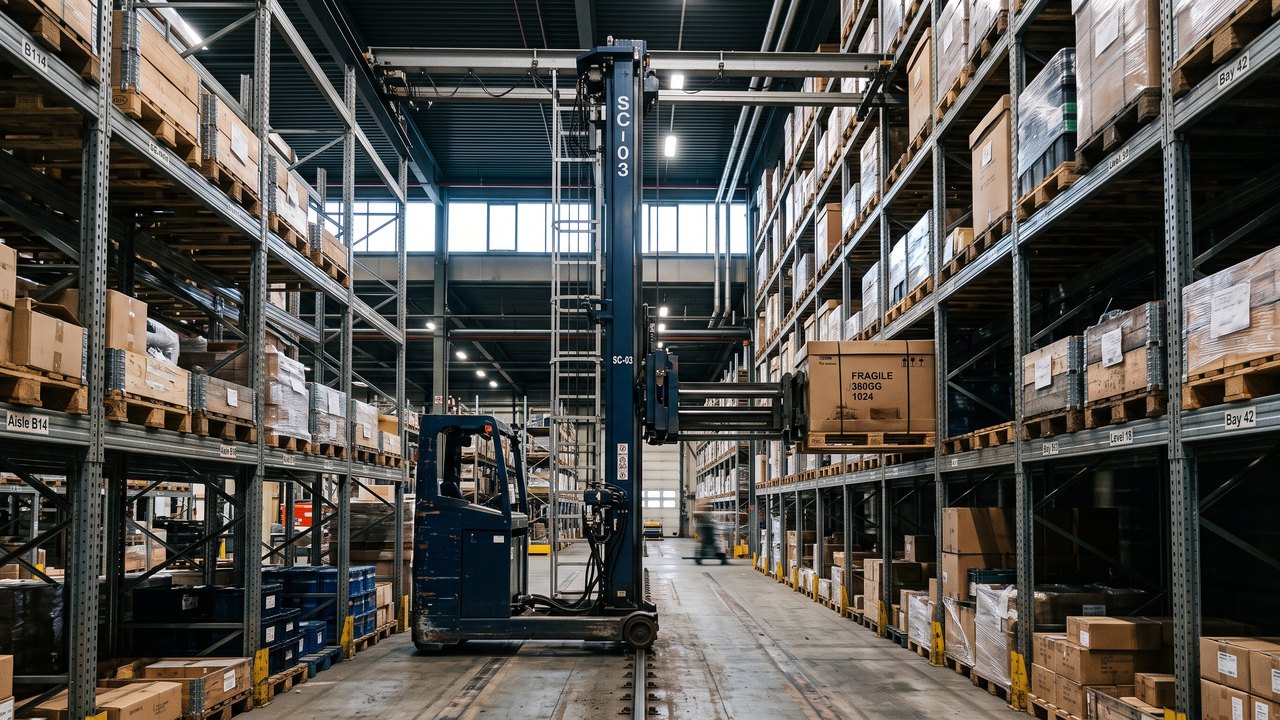

Кран-штабелер представляет собой рельсовую подъемно-транспортную машину циклического действия для высотных складов. Базовое устройство крана штабелера объединяет жесткую вертикальную колонну, подвижную грузовую каретку и рельсовые направляющие. Машина выполняет операции точного позиционирования, укладки и извлечения поддонов в узких межстеллажных проходах. Жесткая фиксация на ходовом пути исключает маятниковые колебания грузозахватного органа на высотах свыше 12 метров.
Определение крана-штабелера и его место в складах ASRS
Автоматизированная складская система ASRS (Automated Storage and Retrieval System) строится на интеграции высотных стеллажей, конвейерных линий и рельсовых кранов-манипуляторов. В этой структуре автоматический кран штабелер asrs выполняет функции вертикально-горизонтального перемещения грузов. Агрегат непрерывно связывает входные накопители приемки, зоны долговременного ячеистого хранения и скоростные линии автоматизированной комплектации заказов.
В отличие от самоходных ричтраков и узкопроходных штабелеров VNA, кран-штабелер не опирается на колеса свободного хода. Жесткое рельсовое базирование передает опрокидывающие моменты непосредственно на силовую фундаментную плиту. Это исключает деформацию мачты под нагрузкой и повышает безопасность высотных операций. Напольная техника не способна обеспечить аналогичную устойчивость на высотах свыше 15 метров. Компактные габариты ходовой части позволяют сузить межстеллажный проход до 1400–1600 мм.
Ричтраки
Весь раздел →
Ричтрак электрический с кабиной TOR 1,5 т 6,0 м CQD15T (триплекс) 48/375 В/Ач
Ричтрак электрический с кабиной TOR 1,5 т 7,4 м CQD15 Li-ion
Ричтрак электрический с кабиной TOR 1,5 т 5,0 м CQD15
| Параметр сравнения | Автоматический кран-штабелер ASRS | Узкопроходный ричтрак (VNA-трак) | Челночная паллетная система (Shuttle) |
|---|---|---|---|
| Предельная высота обслуживания | До 40–45 м | До 14–17 м | До 25–30 м (в комплексе с лифтом) |
| Скорость горизонтального хода | 160–240 м/мин (до 4,0 м/с) | 9–12 км/ч (до 2,5–3,3 м/с) | 60–120 м/мин (челнок по ярусу) |
| Скорость подъема каретки | 60–90 м/мин (до 1,5 м/с) | 18–30 м/мин (до 0,5 м/с) | 40–60 м/мин (вертикальный лифт) |
| Ширина рабочего коридора (Ast) | 1400–1600 мм (минимальный зазор) | 1650–1900 мм | Специализированный глубинный канал |
| Режим непрерывной работы | 24/7 без присутствия оператора | Посменный (требует зарядки и оператора) | 24/7 (автономная зарядка АКБ) |
| Работа при отрицательных температурах | До -30 °C в штатном исполнении | Требует термокабины и морозостойких масел | До -30 °C (хладостойкие элементы) |
Применение автоматизированных кранов-штабелеров исключает влияние человеческого фактора на скорость выполнения складских ордеров. Система плавно разгоняется и тормозит по заданным профилям S-кривой. Точность позиционирования вил относительно ячейки достигает ±1,5 мм благодаря лазерным дальномерам и энкодерам абсолютного отсчета.
Классификация по конструкции: мостовые и стеллажные краны-штабелеры
Конструктивное исполнение кранов-штабелеров разделяется на две базовые инженерные группы: мостовые и стеллажные машины. Выбор компоновочной схемы зависит от архитектуры складского здания, высоты строительных перекрытий и требуемой плотности расстановки стеллажей. Каждая модификация проектируется под конкретные типоразмеры тары, массу грузовых единиц и заданную интенсивность грузооборота.
Мостовой кран штабелер монтируется на надземных подкрановых путях цеха или склада. Несущий мост перекрывает пролет помещения, а по его балкам перемещается грузовая тележка с поворотной колонной.
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
- Опорный мостовой кран-штабелер: ходовые колеса концевых балок опираются сверху на рельсовый путь, уложенный на колонны здания. Конструкция выдерживает нагрузку до 5–10 тонн при высоте подъема до 12–14 метров. Поворотная колонна обеспечивает круговое вращение грузозахвата на 360 градусов.
- Подвесной мостовой кран-штабелер: ходовые каретки подвешиваются к нижним полкам двутавровых балок на фермах кровли. Схема оптимизирует строительную высоту и уменьшает массу металлоконструкций, но ограничивает предельную грузоподъемность диапазоном 1,0–3,2 тонны.
Стеллажный кран штабелер разрабатывается для эксплуатации внутри фиксированного межстеллажного прохода. Базирование машины выполняется по направляющим, закрепленным на фундаменте и верхних ярусах стеллажных рядов:
| Тип стеллажного крана | Способ базирования и направляющие | Высотный диапазон | Грузоподъемность | Конструктивная специфика |
|---|---|---|---|---|
| Напольного качения (однорельсовый) | Нижний рельс Р43/Р50/КР-70 на полу + верхний направляющий профиль на стеллажах | 12–40 м | 1000–1500 кг | Сверхжесткая одномачтовая рама. Основная масса передается на фундаментную плиту. |
| Напольного качения (двухрельсовый) | Два параллельных рельса на полу + упорные ролики на верхнем поясе | 15–45 м | 1500–3000 кг | Применяется для тяжелых промышленных паллет, контейнеров и ящиков. |
| Подвесного качения | Верхний несущий рельс на связях стеллажей + нижние направляющие ролики | 6–12 м | 500–1000 кг | Нагрузка передается на стеллажный каркас. Требует усиленной конструкции вертикальных рам стеллажей. |
В высотном строительстве преобладают стеллажные машины напольного качения. Нижнее расположение опорного рельса разгружает стеллажные металлоконструкции и упрощает юстировку прямолинейности ходового пути при монтаже. Это снижает затраты на периодическое техническое обслуживание и гарантирует долговечность оборудования.
Подобрать оборудование под вашу задачу
Устройство колонны, телескопических захватов и рельсовых механизмов
Механическая структура крана-штабелера рассчитывается на высокие динамические нагрузки при циклических разгонах и торможениях. Оборудование состоит из функциональных узлов, работающих под синхронным цифровым контролем промышленных сервоприводов. Прочность несущих элементов гарантирует безаварийную эксплуатацию при непрерывном трехсменном графике работы логистического хаба.
Штабелеры
Весь раздел →
Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг
Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
Основные узлы и механизмы крана-штабелера выполняют следующие технологические функции:
- Вертикальная колонна (мачта): коробчатая балка или пространственная ферма из низколегированной стали марки 09Г2С либо европейского аналога St52-3. Внутри мачты размещаются направляющие шины движения каретки, противовес и кабели энергоподвода. Для предотвращения раскачивания верхушки мачты при торможении внедряются алгоритмы активного гашения колебаний Anti-Sway.
- Механизм подъема: стационарная барабанная лебедка с серводвигателем и частотным преобразователем. Тяговое усилие передается на грузовую каретку через стальные канаты высокой гибкости по схеме сдвоенного полиспаста. Внутри колонны движется противовес, уравновешивающий до 60% массы каретки. Это уменьшает энергопотребление привода подъема.
- Телескопические захваты: выдвижные вилочные секции с двусторонним ходом. Механизм состоит из неподвижной базовой балки, промежуточного суппорта и верхнего подвижного клыка с цепным или реечным приводом синхронизации. Захваты обслуживают стеллажные ячейки одинарной (Single-Deep) и двойной глубины (Double-Deep) с выдвижением каретки на расстояние до 2500 мм.
- Ходовая приводная тележка: нижний силовой узел с опорными и направляющими колесами. Колеса изготавливаются из кованой стали с полиуретановым бандажом для снижения шума и динамических ударов на рельс. Привод осуществляется синхронными сервомоторами с дисковыми электромагнитными тормозами.
Нормативы промышленной безопасности требуют оснащения грузовой каретки клиновыми ловителями резкого или плавного торможения. При критическом провисании или обрыве тягового каната подпружиненные клинья ловителей мгновенно зажимают направляющие шины колонны, исключая падение груза.
Сравнение ручного, полуавтоматического и роботизированного управления WMS
Уровень автоматизации крана-штабелера определяет эксплуатационную производительность логистического узла, требования к квалификации персонала и совокупные затраты на пусконаладочные работы. Внедрение цифровых систем управления исключает ошибки комплектации и повышает коэффициент использования складского пространства.
В складской практике применяются три режима управления подъемно-транспортными агрегатами:
Штабелеры
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов
Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016
Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016
- Ручное дистанционное управление: оператор находится в кабине на подвижной каретке (схема Man-up) либо управляет краном с напольного радиопульта. Оператор визуально контролирует совмещение вил с паллетой. Скорость ограничена требованиями безопасности до 40–50 м/мин по горизонтали. Метод применяется на складах штучной комплектации или при работе с длинномерными грузами.
- Полуавтоматический режим: оператор задает адрес ячейки (координаты X-Y-Z) через панель HMI на торце стеллажного прохода. Контроллер PLC вычисляет траекторию движения и перемещает кран в заданную позицию. Цикл захвата или выгрузки паллеты завершается по подтверждению оператора.
- Полностью автоматический режим (ASRS / WMS): кран функционирует без участия человека. Задания на перемещение паллет формируются системой управления складом WMS (Warehouse Management System). Программный диспетчер WCS (Warehouse Control System) распределяет очереди команд между промышленными контроллерами PLC по шине Industrial Ethernet или оптическим каналам.
| Показатель эффективности | Ручное управление | Полуавтоматический режим | Автоматический комплекс WMS/WCS |
|---|---|---|---|
| Интенсивность грузооборота | 15–25 циклов в час | 25–35 циклов в час | 45–65 сдвоенных циклов в час |
| Позиционирование вил | Субъективно, по разметке | По концевым датчикам (±5 мм) | Лазерное сканирование (±1,5 мм) |
| Потребность в операторах | 1 человек на каждый кран в смену | 1 оператор на 2–3 прохода | 1 диспетчер на весь складской комплекс |
| Риск повреждения стеллажей | Средний (человеческий фактор) | Низкий (контроль упоров) | Минимальный (оптический контроль габаритов) |
| Оптимизация траекторий | Отсутствует | Базовая линейная | Динамическая интерполяция S-кривых |
В автоматических комплексах контроллеры формируют сдвоенные циклы работы. Кран совмещает доставку входящей паллеты в ячейку с забором готового заказа из соседней ячейки на обратном пути. Это сокращает холостые пробеги ходовой тележки на 35–40%.
Преимущества высотного хранения и условия целесообразности внедрения
Переход от складов с высотой балки 10–12 метров к автоматизированным высотным хабам высотой 30–40 метров кардинально изменяет экономику логистического объекта. Главный технический эффект заключается в росте коэффициента использования объема здания с 40–45% до 80–85%. Плотное вертикальное размещение паллет высвобождает ценную площадь земельного участка.
Инженерным решением высотной логистики выступают самонесущие склады (Silo-конструкции). В таких объектах стеллажные ряды служат несущим силовым каркасом для стеллажных кранов, стеновых сэндвич-панелей и кровельного перекрытия. Это устраняет необходимость возведения капитальных колонн здания, сокращая сроки и стоимость строительных работ на 20–30%.
Внедрение кранов-штабелеров экономически оправдано при наличии следующих эксплуатационных условий:
- Высокая стоимость земельного участка: при дефиците площадей вблизи транспортных развязок вертикальное наращивание склада в 3 раза сокращает пятно застройки.
- Крупный объем паллето-мест: совокупная емкость хранения превышает 8 000 – 10 000 расчетных поддонов.
- Высокая интенсивность потока: суточный грузооборот составляет более 500–800 паллет в смену при круглосуточном графике отгрузки.
- Низкотемпературные режимы: в морозильных складах (-20...-30 °C) компактный объем высотного хранилища экономит до 40% электроэнергии на охлаждение за счет снижения площади наружных ограждающих конструкций.
Проектирование высотной зоны требует соблюдения жестких строительных допусков. Фундаментная плита под ходовые рельсы должна отвечать требованиям стандарта DIN 15185. Отклонение рельсового пути по горизонтали и вертикали не должно превышать 1 мм на каждые 10 метров длины прохода при локальных нагрузках до 100–150 кН на ходовое колесо тележки. Высокая точность укладки рельсов исключает перекосы рамы крана при скоростном движении.
