Надежное зарядное устройство для штабелера определяет эксплуатационный ресурс тяговой батареи и общую производительность складского комплекса. Ошибки в выборе зарядной кривой вызывают перегрев электролита, осыпание активной массы пластин и сокращение ресурса свинцово-кислотных элементов наполовину. Инженерная служба ИП «Казмеханика» (shtabeler24.kz) подготовила техническое руководство по подбору преобразователей. И в этом материале систематизированы аппаратные топологии ЗУ, зарядные профили стандарта DIN 41772, формулы расчета силы тока и стандарты силовых разъемов.
Классификация ЗУ: трансформаторные 50 Гц против импульсных High Frequency
Промышленное зарядное устройство для тяговых аккумуляторов строится на базе двух принципиально разных схемотехнических платформ. Традиционные трансформаторные выпрямители работают на промышленной частоте питающей сети 50 Гц. Современные высокочастотные импульсные станции (High Frequency, HF) функционируют на частотах коммутации ключей от 20 до 100 кГц. Технологический разрыв между ними определяет энергоэффективность зарядного поста, температурный режим батареи и точность стабилизации электрических параметров.
Трансформаторные станции сетевой частоты 50 Гц используют массивный силовой трансформатор с медными или алюминиевыми обмотками и тиристорный либо диодный выпрямительный мост. Низкая частота преобразования обуславливает большой вес устройства (до 60–120 кг) и высокий уровень электромагнитных потерь в сердечнике. Коэффициент полезного действия таких станций не превышает 70–75%. Вся остальная энергия рассеивается в виде паразитного тепла в зарядной комнате. Коэффициент мощности (cos φ) составляет 0.65–0.72, создавая реактивную нагрузку на силовую сеть склада.
Зарядные устройства 12В
Весь раздел →

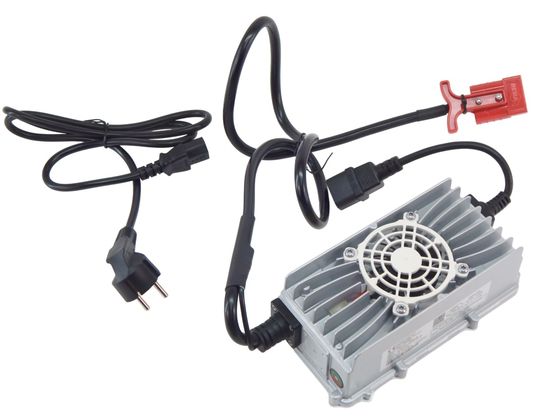

Зарядное устройство 12V/15A для CDDB-E (12V/15A CHARGER(built-out) 35206000001)

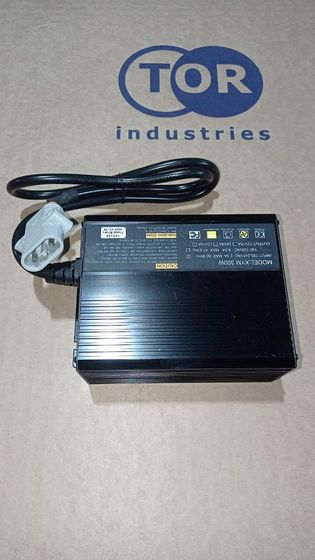

Зарядное устройство для штабелёров TSE (Charger XYM 300W 12V/15A)

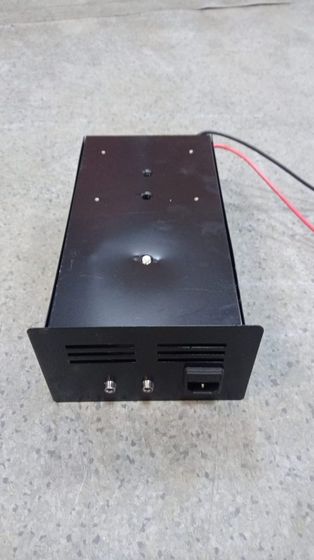

Зарядное устройство для штабелёров CTD 12V/15A встроенное (Charger)
Импульсное высокочастотное зарядное устройство hf преобразует входное переменное напряжение 220 В или 380 В через входной выпрямитель в постоянный ток. Затем инвертор на IGBT или MOSFET-транзисторах генерирует высокочастотные импульсы 20–100 кГц, поступающие на компактный ферритовый трансформатор. Микропроцессорная система управления непрерывно опрашивает датчики тока и напряжения, динамически регулируя параметры широтно-импульсной модуляции (ШИМ). КПД инвертора достигает 92–96%, а активный корректор коэффициента мощности удерживает cos φ на уровне 0.95–0.98. Потери минимальны.
| Технический параметр | Трансформаторные ЗУ (50 Гц) | Высокочастотные импульсные ЗУ (HF, 20–100 кГц) |
|---|---|---|
| Энергетический КПД системы | 70–75% (высокие тепловые потери) | 92–96% (минимальное рассеяние мощности) |
| Коэффициент мощности (cos φ) | 0.65–0.72 (требует компенсации) | 0.95–0.98 (активный встроенный PFC-модуль) |
| Удельная масса и габариты | Тяжелые напольные шкафы (50–130 кг) | Компактные настенные модули (4–15 кг) |
| Нагрев АКБ в процессе заряда | Повышенный (пульсации тока до 20–30%) | Минимальный (сглаженный постоянный ток, пульсации < 2%) |
| Универсальность и профили | Фиксированная характеристика (Wa / WSa) | Мультипрофильное микропроцессорное меню (IU, IUIa, LiFePO4) |
Аппаратные пульсации выпрямленного тока 100 Гц в трансформаторных установках вызывают дополнительный резистивный нагрев пластин. Температура электролита к концу цикла нередко превышает допустимый порог +45 °C. Но высокочастотное сглаживание в HF-модулях дает стабильный постоянный ток. Это продлевает физический ресурс свинцовых пластин на 25–30%.
Международные зарядные профили по DIN 41772: Wa, WOWa, IU, IUIa
Алгоритм передачи электрической энергии в аккумуляторную батарею строго стандартизирован международным нормативом DIN 41772. Буквенные обозначения кодируют поведение зарядного тока и напряжения на разных фазах рабочего цикла. Правильно подобранные профили заряда wa iuoia pulsetec исключают кипение электролита, предотвращают сульфатацию и гарантируют полноценное восстановление плотности кислоты 1.28 г/см³ к началу следующей рабочей смены.
Стандарт выделяет следующие основные типы характеристик заряда:
- Профиль Wa (падающий ток): базовый режим простых трансформаторных ЗУ. Сила тока снижается по мере роста ЭДС батареи. При достижении точки газовыделения 2.40 В на элемент ток остается достаточным для перемешивания электролита, вызывая перегрев при глубоком разряде. Время заряда составляет 12–14 часов.
- Профиль WOWa: двухступенчатая характеристика с перегибом кривой. Начальный ток форсированного заряда снижается при 2.40 В на элемент до безопасного уровня дозаряда, сокращая общий цикл до 10–12 часов при меньшем расходе дистиллированной воды.
- Профиль IU (постоянный ток и постоянное напряжение): современный режим для герметичных гелевых (GEL) и AGM батарей, а также Li-Ion ячеек. На первой фазе ток стабилизирован, на второй фазе напряжение удерживается на безопасной полке 2.35–2.40 В на элемент. Кипение отсутствует.
- Профиль IUIa: эталонный трехстадийный алгоритм для панцирных тяговых батарей PzS и PzB. Включает фазу объемного заряда постоянным током, стабилизацию напряжения и финальный дозаряд током 0.03–0.05 C5 для растворения труднорастворимых сульфатов. Полный цикл длится 7.5–8.5 часов.
- Импульсный профиль PulseTec: подача тока чередуется с микропаузами и реверсивными разрядными микровсплесками. Процесс разрушает газовую пленку на свинцовых электродах, снижает поляризацию и ускоряет диффузию серной кислоты вглубь активной массы.
| Обозначение профиля | Тип совместимой тяговой батареи | Время полного заряда | Газовыделение и расход воды | Фактор перезаряда (k_over) |
|---|---|---|---|---|
| Wa (DIN 41772) | PzS с жидким электролитом | 12–14 часов | Высокое (интенсивное кипение) | 1.20–1.25 |
| WOWa (DIN 41772) | PzS / PzB открытого типа | 10–12 часов | Умеренное | 1.15–1.18 |
| IU / IUoU | GEL (VRLA), AGM, LiFePO4 | 8–10 часов | Нулевое (рекомбинация газов) | 1.02–1.05 |
| IUIa | PzS / PzB глубокого циклирования | 7.5–9 часов | Контролируемое перемешивание | 1.10–1.12 |
| PulseTec | PzS / PzB скоростной заряд | 5.5–7 часов | Минимальное при высоком токе | 1.08–1.10 |
Для необслуживаемых гелевых батарей применение профилей Wa или IUIa недопустимо. Избыточное давление газов сорвет предохранительные клапаны VRLA, а осушенный силикагель потеряет электропроводность без возможности восстановления.
Подобрать оборудование под вашу задачу
Инженерный расчет выходного тока ЗУ для тяговых аккумуляторов
Грамотный подбор зарядного устройства по току гарантирует полное восстановление номинальной емкости батареи за выделенное межсменное технологическое окно. Недостаточный ток приводит к систематическому недозаряду и ускоренной сульфатации пластин. Избыточный ток вызывает разрушение положительных решеток и критический перегрев электролита. Расчет базируется на пятичасовой номинальной емкости свинцовых аккумуляторов (C5) или номинальной емкости литиевых блоков (C).
Для классических свинцово-кислотных панцирных аккумуляторов (PzS / PzB) номинальный зарядный ток рассчитывается по формуле:
I_ch = k_ch × C_5
Коэффициент зарядного тока k_ch выбирается в диапазоне 0.14–0.18 для стандартных высокочастотных профилей IUIa (длительность цикла 8 часов). При использовании трансформаторных аппаратов Wa берут коэффициент 0.16–0.20. Для литий-железо-фосфатных аккумуляторов LiFePO4 допустимый ток заряда составляет I_ch = (0.3–1.0) × C, что сокращает процесс до 1.5–3 часов.
Выходная электрическая мощность зарядного выпрямителя рассчитывается с учетом предельного напряжения в конце фазы дозаряда:
P_out = U_max × I_ch = (N_el × U_el_max) × I_ch
В этой формуле переменная N_el задает число двухвольтовых банок в батарее (12 для 24V, 24 для 48V, 40 для 80V). Параметр U_el_max = 2.65 В определяет пиковое напряжение на элемент в конце стадии стабилизации тока IUIa. Потребляемая мощность от трехфазной сети склада с учетом КПД (η = 0.94) и коэффициента мощности (cos φ = 0.96) равна:
P_grid = (U_bat_nom × I_ch × 1.25) / η_hf
| Тип и напряжение тяговой АКБ | Номинальная емкость (C5) | Рекомендуемый ток ЗУ (I_ch) | Расчетная мощность ЗУ (кВт) | Тип питающей сети |
|---|---|---|---|---|
| 24V (12 PzS) для электротележки | 210 А·ч | 30–35 А | 0.9–1.1 кВт | 1 фаза, 220 В (16 А автомат) |
| 24V (12 PzS) для штабелера | 375 А·ч | 55–65 А | 1.6–1.9 кВт | 1 фаза, 220 В (16 А автомат) |
| 48V (24 PzS) для ричтрака | 560 А·ч | 80–100 А | 4.8–6.0 кВт | 3 фазы, 380 В (16 А автомат) |
| 48V (24 PzS) для тяжелого ричтрака | 775 А·ч | 120–140 А | 7.2–8.4 кВт | 3 фазы, 380 В (25 А автомат) |
| 80V (40 PzS) для электропогрузчика | 620 А·ч | 100–120 А | 10.0–12.0 кВт | 3 фазы, 380 В (32 А автомат) |
| 48V LiFePO4 быстрая зарядка | 400 А·ч | 150–200 А (0.5 C) | 9.0–12.0 кВт | 3 фазы, 380 В (32 А автомат) |
Если заводская маркировка на коробе ячеек стерта, емкость уточняется по габаритам пластин. Для батареи 24V 4 PzS 280 номинал равен 280 А·ч. Такой емкости требуется зарядный ток 40–50 А.
Силовые разъемы: стандарты REMA и Anderson Power Products
Качественный силовой кабельный разъем обеспечивает надежный электрический контакт без искрения, перегрева и паразитного падения напряжения при токах до 350 А. В напольном транспорте общеприняты два мировых стандарта коннекторов: европейский REMA (DIN 43589-1) и американский Anderson Power Products (серии SB и SBE). Механическая конструкция корпусов исключает ошибочное подключение с обратной полярностью за счет направляющих ключей.
Конструктивные особенности и типоразмеры силовых коннекторов включают:
- REMA DIN 43589-1 (серии 80A, 160A, 320A): евроразъем с массивной рычажной рукояткой. Оснащен центральным механическим кодирующим штифтом. Штифт переставляется в гнезде под конкретное номинальное напряжение (24V, 36V, 48V, 80V) и тип электролита (жидкий кислотный либо сухой гелевый), блокируя сочленение с неподходящей зарядной станцией.
- Anderson Power Products (серия SB / SBX / SBE): бескорпусные симметричные разъемы из ударопрочного поликарбоната. Силовые посеребренные медные контакты самозачищаются при смыкании под действием внутренних стальных рессорных пружин. Разъемы SBE дополнительно имеют посадочные гнезда для двух вспомогательных пилотных контактов.
Стандарт Anderson Power Products использует строгое цветовое кодирование поликарбонатных корпусов. Цвет пластика задает форму механического ключа в пазах разъема. Соединить штекеры разного цвета физически невозможно:
- Красный корпус (Red): номинальное напряжение 24 В (основной стандарт поводковых тележек и штабелеров).
- Серый корпус (Gray): номинальное напряжение 36 В (применяется на тягачах и трехколесных погрузчиках).
- Синий корпус (Blue): номинальное напряжение 48 В (основной стандарт высотных ричтраков и четырехопорных погрузчиков).
- Зеленый корпус (Green): номинальное напряжение 72 В (специализированные электротягачи и платформенные тележки).
- Черный корпус (Black): номинальное напряжение 80 В (тяжелые складские погрузчики грузоподъемностью от 3 тонн).
- Желтый корпус (Yellow): номинальное напряжение 12 В (легкие ручные подъемники с электроподъемом).
Правило электробезопасности ИП «Казмеханика»: Подгорание силовых контактов разъема увеличивает переходное сопротивление до 0.05–0.15 Ом. При токе заряда 100 А на разъеме выделяется до 1.5 кВт тепла, что приводит к оплавлению пластикового корпуса и короткому замыканию. Заменяйте обгоревшие контактные наконечники при первых признаках потемнения серебряного слоя.
Системы автоматической защиты, термоконтроля и мониторинга заряда
Современное интеллектуальное ЗУ непрерывно отслеживает физико-химическое состояние аккумуляторной батареи через аналоговые и цифровые каналы обратной связи. Аппаратный контроллер анализирует динамику прироста напряжения, температуру электролита и токи утечки на корпус. Интеграция систем защиты полностью исключает риски теплового разгона ячеек, возгорания водородно-воздушной смеси и повреждения силовой электроники.
Базовые контуры безопасности микропроцессорного ЗУ включают:
- Анализ производных dV/dt и -dV: контроллер фиксирует стабилизацию напряжения батареи в конце заряда либо его спад на 3–5 мВ на банку из-за нагрева электролита. Это служит аппаратным критерием отключения основного тока и перевода станции в режим компенсирующего хранения.
- Температурная компенсация и аварийный порог: термодатчик (PT100, NTC-резистор), установленный в центральной банке батарейного ящика, передает данные в ЗУ. Напряжение буферного подзаряда автоматически корректируется на величину 3–4 мВ на градус Цельсия для каждого элемента. При превышении порога +50 °C станция аварийно блокирует выдачу тока.
- Пилотные контакты (Auxiliary Pilot Contacts): тонкие сигнальные штыри в разъемах REMA и Anderson SBE замыкаются позже и размыкаются раньше силовых контактов. Если оператор выдергивает штекер под нагрузкой, ЗУ за 5 миллисекунд сбрасывает ток инвертора в ноль, предотвращая возникновение электрической дуги и взрыв водорода.
- Защита от переполюсовки и короткого замыкания: выходные силовые каскады оснащены быстродействующими твердотельными реле и датчиками Холла. Подача зарядного напряжения не начнется до тех пор, пока контроллер не определит наличие встречной ЭДС правильной полярности напряжением не ниже 1.2 В на банку.
- Цифровой интерфейс CAN-Bus и Modbus: для LiFePO4 батарей зарядный ток и напряжение пошагово диктуются внутренней платой защиты BMS (Battery Management System), передающей параметры по шине CAN 2.0B в реальном времени.
В каталоге ИП «Казмеханика» (shtabeler24.kz) представлены оригинальные высокочастотные зарядные станции и сертифицированные силовые кабели REMA и Anderson с доставкой по Алматы, Астане и всем регионам Казахстана. И наши инженеры выполнят точный расчет силовой инфраструктуры зарядной комнаты, настроят зарядные профили под особенности вашего парка техники и обеспечат гарантийный сервис преобразователей.
