Малые склады площадью 50–300 м² требуют индивидуального подбора оборудования. Здесь тесно. Стандартный трехопорный погрузчик или тяжелый высотный ричтрак на таком объекте просто не поместятся в межстеллажных линиях. Крупногабаритная техника блокирует сквозные проезды, повреждает металлические отбойники и создает аварийные ситуации при встречном движении комплектовщиков.
Специальная техника для маленького склада решает комплексную задачу многоярусной укладки поддонов на высотах до 3.5–4.5 метров. Укороченная база сохраняет управляемость в коридорах шириной менее двух метров. Емкость хранения возрастает втрое. При этом аренда дополнительных коммерческих площадей предприятию не требуется.
Проблема стесненных складов (50–300 м²): ширина проходов 1.6–2.2 м, высота потолков 3–5 м, дефицит зоны маневрирования
Склады подобного формата арендуют интернет-магазины, фармацевтические дистрибьюторы, сервисные центры и сборочные цеха. Объекты размещаются в переоборудованных подвалах, полуподвалах или ангарах с частой сеткой опорных колонн. Машины тяжелого класса здесь бесполезны.
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
Межстеллажные аллеи на компактных складах зажаты до 1.6–2.2 метра. Для технологического разворота противовесного вилочного погрузчика с поддоном требуется свободный коридор шириной от 3.2 до 3.5 метра. Штабелер для маленького помещения проектируется с укороченным шасси, компактной рамой и малым радиусом поворота задних колесных опор.
Специфика стесненной внутрискладской логистики включает комплекс технологических ограничений:
- Потолочные перекрытия высотой 3–5 метров не позволяют устанавливать мачты с высоким строительным габаритом.
- Зоны приемки, комплектации и выдачи грузов совмещены в едином разгрузочном коридоре.
- Полы выполнены в виде простой бетонной стяжки без топпинга, не выдерживающей точечных нагрузок свыше 2.5–3 тонн.
- Глухие тупиковые проезды вынуждают водителя разворачивать технику на 180 градусов в замкнутом пространстве.
Инженеры компании ИП «Казмеханика» выполняют аудит помещений перед поставкой подъемных механизмов. Расчет расстановки стеллажных конструкций согласуется с кинематикой разворота машин. Это полностью исключает застревание техники в узких поворотах.
Ручные и полуэлектрические штабелеры с минимальным радиусом разворота (Wa = 1150–1280 мм): мономачты Simplex и компактное шасси
Для штабелирования поддонов в проходах шириной 1.9–2.1 м применяются компактные поводковые устройства. Модели делятся на гидравлические ручные штабелеры и полуэлектрические аппараты с электрогидравлическим подъемом вилочной каретки. Малый собственный вес оборудования от 210 до 450 кг снимает избыточную нагрузку с межэтажных перекрытий.
Ручные гидравлические штабелеры с раздвижными вилами
Весь раздел →
Штабелер гидравлический 2,0 т 1,6 м с раздвижными вилами TOR TYC2016 PRO

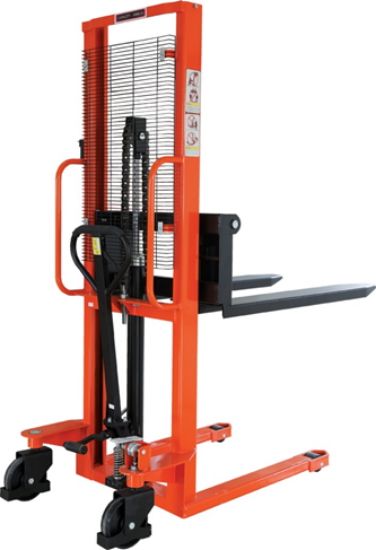

Штабелер гидравлический 1,0 т 2,5 м с раздвижными вилами TOR TYC1025 PRO
Штабелер гидравлический 1,5 т 2,5 м с раздвижными вилами TOR TYC1525 PRO
Компактный штабелер для узких проходов с высотой подъема до 1.6–2.0 метров оснащается мономачтой Simplex. Конструкция лишена телескопических секций. Благодаря этому габаритная высота рамы остается неизменной при подъеме вил. Оператор получает открытый круговой обзор рабочей зоны через стальную защитную сетку.
Для размещения товаров на втором и третьем ярусах высотой 2.5–3.5 м используются двухсекционные мачты Duplex. Малый радиус поворота Wa в границах 1150–1280 мм достигается спрятанными под вилами опорными роликами и углом поворота управляющих колес до 210 градусов.
| Параметр оборудования | Ручной гидравлический (Simplex) | Ручной гидравлический (Duplex) | Полуэлектрический (Duplex) |
|---|---|---|---|
| Грузоподъемность, кг | 1000 / 1500 | 1000 / 1500 | 1000 / 1500 / 2000 |
| Высота подъема вил, мм | 1600 / 2000 | 2500 / 3000 | 2500 / 3000 / 3500 |
| Радиус поворота шасси Wa, мм | 1150–1220 | 1240–1280 | 1280–1350 |
| Строительная длина l1, мм | 1550–1650 | 1680–1750 | 1700–1820 |
| Тип привода подъема | Гидронасос с ножной педалью | Гидронасос с рукоятью | Электромотор 12V / 1.6 кВт |
| Рекомендуемый грузооборот | До 15–20 паллет в смену | До 20–25 паллет в смену | До 40–60 паллет в смену |
Колесные опоры снабжены стояночными тормозами с механической ножной педалью. Надежная фиксация колес блокирует смещение корпуса во время позиционирования груза на ярусе стеллажа.
Подобрать оборудование под вашу задачу
Коротковильные гидравлические тележки (вилы 800–900 мм): разворот на 180° в тупиковых аллеях без повреждения паллет
Стандартная тележка комплектуется вилами длиной 1150 мм. При поперечной строповке европаллеты 800×1200 мм концы вил торчат наружу на 350 мм. В узком проезде выступающий металл повреждает соседние грузы или цепляет стойки стеллажей.
Специализированная рохля с короткими вилами 800 мм полностью убирает выступание металла за пределы поддона. Полная длина корпуса сокращается до 1200 мм против 1550 мм у стандартных версий. Радиус поворота тележки уменьшается до 1050–1120 мм. Это кардинально ускоряет складские операции.
Короткие тележки решают конкретные технологические задачи:
- Поперечная обработка европаллет 800×1200 мм без повреждения соседних паллетных рядов.
- Разгрузка малотоннажных фургонов с боковыми или распашными дверями.
- Маневрирование в грузопассажирских лифтах с полезной глубиной кабины до 1.5 метров.
- Разворот тележки на 180 градусов в тупиковых проездах шириной 1.4–1.6 метра.
Грузоподъемность моделей TOR RHP Short достигает 2000–2500 кг. Укороченные вилы обладают увеличенной жесткостью на изгиб при переезде через технологические стыки полов.
Ультракомпактные Li-ion электророхли с вертикальным румпелем (Turtle Speed Drive): работа внутри стеллажных ячеек
При обороте свыше сорока паллет за рабочую смену ручная перевозка перегружает операторов. Скорость падает. Отличным решением становятся самоходные электротележки с литий-ионными батареями. Габариты их моторного блока сопоставимы с размерами гидроузла обычной ручной тележки.
Штабелеры
Весь раздел →
Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг
Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
Длина приводной части моделей TOR PTE15N и Noblelift Edge составляет всего 380–420 мм. Общая длина корпуса с вилами 1150 мм укладывается в 1530 мм. Литий-железо-фосфатный аккумулятор LiFePO4 напряжением 24V заряжается до 100% за 2–2.5 часа от бытовой розетки 220 вольт.
«Главное преимущество компактных Li-ion электророхлей заключается в функции Turtle Speed Drive. Кнопка черепашьего хода активирует движение при строго вертикальном положении румпеля, сокращая радиус маневрирования на 40–50 см».
Микропроцессорный контроллер обеспечивает плавный ход без толчков. Автоматический электромагнитный тормоз мгновенно фиксирует тележку при отпускании кнопок хода на пандусах с уклоном до 6%.
Схемы расстановки стеллажей и расчет ширины рабочего проезда Ast под разные типы малогабаритной техники
Ширина проезда Ast (Aisle Width) определяет минимальный зазор между стеллажными линиями для технологического заезда машины с паллетой под углом 90 градусов. Расчет межстеллажного пространства выполняется по формуле международного стандарта VDI 2198.
Формула расчета технологического коридора Ast для европоддона 800×1200 мм:
Ast = Wa + √((l6 - x)² + (b12 / 2)²) + a
В приведенной формуле используются базовые параметры складского оборудования:
Штабелеры
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов
Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016
Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016
- Wa: внешний радиус поворота шасси с вывернутыми колесами (мм).
- l6: продольный габарит поддона (1200 мм для европаллеты).
- x: плечо от оси передних роликов до спинки вил (600–750 мм).
- b12: ширина поддона по фронту погрузки (800 мм).
- a: технологический зазор безопасности (200 мм: по 100 мм с каждой стороны).
Инженеры используют следующие нормативы ширины коридоров для малогабаритной техники:
| Класс складского оборудования | Длина вил, мм | Радиус Wa, мм | Расчетный проезд Ast (EUR 800×1200), мм |
|---|---|---|---|
| Коротковильная ручная тележка | 800 | 1050 | 1450–1550 |
| Самоходная Li-ion электророхля (вертикальный румпель) | 1150 | 1330 | 1850–1980 |
| Ручной гидравлический штабелер | 1150 | 1180 | 1920–2050 |
| Полуэлектрический штабелер | 1150 | 1280 | 2050–2200 |
| Самоходный поводковый электроштабелер | 1150 | 1380 | 2150–2350 |
На складах площадью до 150 м² стеллажи монтируются продольно вдоль капитальных стен. На площадях 150–300 м² целесообразна тупиковая гребенчатая схема с центральной аллеей 2.2–2.4 м и рабочими проездами 1.9–2.0 м.
Алгоритм инженерного проектирования стеллажной зоны включает четыре последовательных шага:
- Замер полезной площади помещения с точной фиксацией шага колонн, дверных проемов и высоты нижнего пояса ферм.
- Анализ суточного грузооборота с определением средней массы паллетных мест и требуемой скорости комплектации.
- Расчет технологического проезда Ast под выбранный тип подъемного транспорта по формуле VDI 2198.
- Подготовка чертежа расстановки стеллажей с расчетом запаса маневрирования в зонах разгрузки.
Готовые решения и бюджет комплектования малого склада от ИП «Казмеханика» в тенге
Компания «Казмеханика» поставляет подъемно-транспортное оборудование со складов в Алматы и Астане. Отраслевые комплекты формируются под плановый бюджет и расчетный грузооборот предприятия. Прямые поставки от заводов гарантируют честную гарантию 12 месяцев и постоянный запас фирменных деталей.
Для оснащения малых объектов созданы три готовых конфигурационных пакета:
| Пакет оснащения | Площадь склада, м² | Состав комплекта техники | Ориентировочная стоимость, ₸ |
|---|---|---|---|
| Комплект «Мини-склад» | 50–100 | Коротковильная рохля TOR RHP Short 800 мм + ручной штабелер Simplex 1.0 т / 1.6 м | 680 000 – 820 000 |
| Комплект «Оптимум» | 100–200 | Гидравлическая тележка 2.5 т + полуэлектрический штабелер TOR SPN 1.5 т / 3.0 м | 1 450 000 – 1 850 000 |
| Комплект «Интенсив» | 200–300 | Li-ion электророхля TOR PTE15N 1.5 т + поводковый электроштабелер 1.2 т / 3.0 м | 3 200 000 – 4 100 000 |
Клиенты могут выгодно купить технику для небольшого склада алматы с быстрой отправкой до терминалов транспортных компаний. Доставка выполняется по городам Казахстана: Шымкент, Караганда, Актобе, Павлодар, Усть-Каменогорск и Костанай.
Специалисты сервисной службы ИП «Казмеханика» выполняют предпродажное тестирование машин и заправку гидравлических контуров морозостойким маслом перед отгрузкой покупателю.
