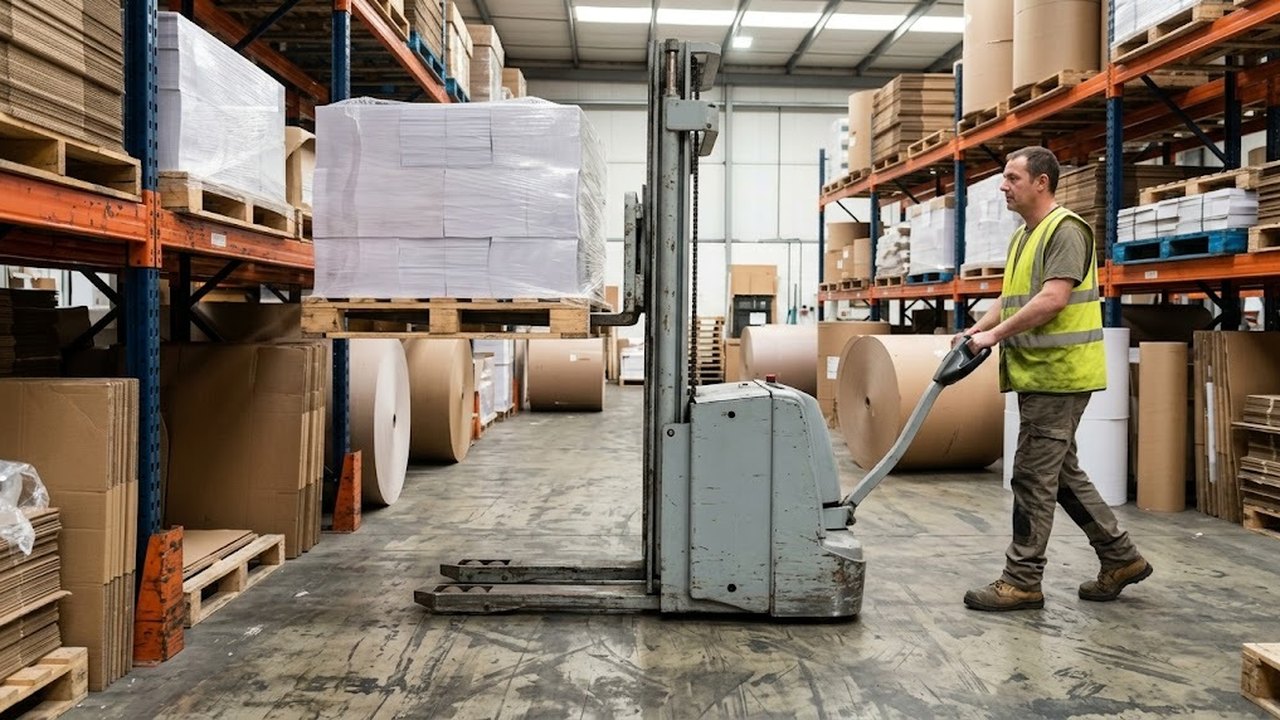

Промышленный oxlift штабелер представляет собой распространенное подъемно-транспортное оборудование на распределительных центрах и производственных предприятиях Казахстана. Бренд занимает устойчивые позиции в сегменте складской техники за счет оптимального баланса стоимости владения, ремонтопригодности и стандартизированных комплектующих. Инженерная служба ИП «Казмеханика» (shtabeler24.kz) провела аудит модельного ряда Oxlift. В этом техническом обзоре детально проанализированы компонентная база, кинематика мачты, силовая гидравлика, электроника и реальный эксплуатационный ресурс узлов.
Бренд Oxlift: производственная база, сегмент рынка и стандарты сборки (OEM-платформы)
Техника марки Oxlift выпускается на крупных специализированных OEM-предприятиях КНР. Эти заводы сертифицированы по международным стандартам ISO 9001, CE и ISO 14001. На тех же производственных линиях изготавливаются узлы для ряда других известных азиатских и европейских брендов. Использование универсальных платформ позволило унифицировать базовые детали: гидроузлы, ролики, подшипниковые узлы и элементы рулевых тяг.
Бренд позиционируется в среднем промышленном ценовом сегменте (B2B Mid-tier). По сравнению с европейскими машинами оборудование Oxlift доступнее на 35–45% по первоначальным инвестициям. При этом функциональные узлы, включая микропроцессорные контроллеры, тяговые электромоторы и защитную коммутацию, закупаются у проверенных мировых поставщиков. Сварка рамных конструкций и мачт выполняется на роботизированных сварочных комплексах. Это гарантирует соосность направляющих и отсутствие остаточных термических поводок в металле.
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
| Параметр платформы | Характеристика и технологический стандарт | Инженерное назначение |
|---|---|---|
| Материал мачты | Горячекатаный С-образный стальной профиль (сталь Q235B / Ст3сп) | Устойчивость к кручению и продольному изгибу при подъеме на предельную высоту |
| Антикоррозионная защита | Дробеструйная обработка рамы + порошково-полимерное напыление (80–100 мкм) | Стойкость к солевым туманам, влаге и механическим сколам при погрузке |
| Сборка гидравлических узлов | Прецизионное хонингование гильз цилиндров, класс чистоты Ra ≤ 0.4 мкм | Герметичность уплотнений, отсутствие протечек при давлении до 180–200 бар |
| Стандарты испытаний | Статическое нагружение 125% от номинала, динамический тест 110% | Подтверждение паспортного запаса прочности подъемного механизма |
Ручные и полуэлектрические модели Oxlift (серии AX, SX, EX): конструктив рамы, гидроцилиндры, цепи Fleyer
Для складских операций с грузооборотом до 30–50 паллет в смену востребован штабелер oxlift ручной серии AX. Данная линейка включает модели с грузоподъемностью 1000, 1500 и 2000 кг и высотой подъема вил от 1.6 до 3.0 метров. Подъем осуществляется гидравлическим плунжерным насосом с приводом от рукояти управления либо ножной педали. Нагнетательный цилиндр оснащен защитным клапаном сброса давления. Он предотвращает попытку подъема груза с массой выше допустимой.
В узле подъема используются надежные пластинчатые грузовые цепи Fleyer (стандарты ISO 4347 / DIN 8188). Они обладают повышенным сопротивлением усталостным динамическим нагрузкам. Шток гидроцилиндра имеет слой твердого гальванического хромирования толщиной 25–30 мкм. Это защищает рабочую поверхность от абразивного износа и коррозии. Опорные ролики каретки вил снабжены закрытыми радиальными подшипниками 6204-2RS с долговечной консистентной смазкой.
Когда требуется интенсивный вертикальный подъем без тяжелых физических усилий оператора, применяется полуэлектрический штабелер oxlift серий SX и EX (например, модели SX 1025, SX 1530, SX 1535, EX 1535). В этих машинах перемещение по складу оператор выполняет вручную, а подъем и опускание вил производит электрогидравлическая насосная станция мощностью 1.5–1.6 кВт (питание 12 В). Машины комплектуются свинцово-кислотной тяговой батареей 12V емкостью 100–120 А·ч и встроенным автоматическим зарядным устройством.
Зарядные устройства 12В
Весь раздел →
Зарядное устройство 12V/15A для CDDB-E (12V/15A CHARGER(built-out) 35206000001)
Зарядное устройство для штабелёров TSE (Charger XYM 300W 12V/15A)
Зарядное устройство для штабелёров CTD 12V/15A встроенное (Charger)
| Модель и серия | Грузоподъемность, кг | Высота подъема, мм | Тип привода подъема / хода | Радиус разворота Wa, мм | Собственная масса, кг |
|---|---|---|---|---|---|
| Oxlift AX 1016 | 1000 | 1600 (односекционная) | Ручная гидравлика / ручной | 1280 | 210 |
| Oxlift AX 1530 | 1500 | 3000 (двухсекционная) | Ручная гидравлика / ручной | 1380 | 310 |
| Oxlift SX 1025 | 1000 | 2500 (дуплекс) | Электрогидравлика 1.6 кВт / ручной | 1350 | 385 |
| Oxlift SX 1535 | 1500 | 3500 (дуплекс) | Электрогидравлика 1.6 кВт / ручной | 1420 | 445 |
| Oxlift EX 1535 | 1500 | 3500 (усиленный дуплекс) | Электрогидравлика 1.6 кВт / ручной | 1450 | 465 |
Подобрать оборудование под вашу задачу
Самоходные штабелеры Oxlift (серия QX / TX): контроллеры Curtis, AC-тяговые моторы, опции платформы и боковых поручней
На распределительных складах со средней и высокой интенсивностью обработки паллет (от 100 до 300 паллет в сутки) ключевую роль играет самоходный электроштабелер oxlift серий QX и TX. Серия QX представляет собой пешеходные самоходные модели (г/п 1.2–1.5 т, подъем до 3.5 м). Серия TX ориентирована на тяжелые режимы с подъемом до 4.5–5.5 м и оснащается откидной платформой для оператора.
Электронное ядро самоходных машин базируется на микропроцессорных контроллерах Curtis Instruments (США). Контроллер управляет силовыми MOSFET-ключами, плавно регулируя пусковой момент и динамику торможения. Цифровая шина CAN-Bus обеспечивает непрерывный обмен данными между рукоятью управления, датчиками угла поворота, датчиками высоты и силовой установкой. При возникновении нештатных ситуаций блок управления выводит коды ошибок на дисплей бортового индикатора.
В качестве привода движения применен тяговый бесколлекторный двигатель переменного тока (AC traction motor) мощностью 0.75–1.5 кВт. В отличие от щеточных двигателей постоянного тока, AC-мотор не имеет коллекторно-щеточного узла. Это исключает необходимость регулярной чистки и замены графитовых щеток. Подъем каретки обеспечивает гидростанция постоянного тока 2.2–3.0 кВт с пропорциональным клапаном плавного опускания вил.
| Узел и агрегат | Конструктивное исполнение | Эксплуатационное преимущество |
|---|---|---|
| Блок управления ходом | Curtis 1212P / 1230 (США), частота ШИМ 15 кГц | Плавное трогание без рывков, программирование скоростных кривых и рампы ускорения |
| Тяговый электродвигатель | Асинхронный AC-двигатель (0.75–1.5 кВт) с датчиком скорости | Высокий крутящий момент на нулевых оборотах, преодоление уклонов до 6–8% с грузом |
| Платформа оператора | Откидная площадка с демпфирующим резиновым ковриком + защитные боковые поручни | Снижение утомляемости водителя на длинных дистанциях пробега (скорость до 6.0–6.5 км/ч) |
| Рукоять управления | Эргономичный румпель с дублированными клавишами баттерфляй | Удобное управление обеими руками, режим вертикального хода (Turtle Speed) для тесных проходов |
Эргономика и безопасность: система снижения скорости в поворотах, электромагнитный тормоз, влагозащита IP54
Безопасность оператора и сохранность груза обеспечиваются комплексом аппаратных и программных систем. В машинах серий QX и TX реализована автоматическая система снижения скорости в поворотах. Датчик угла поворота рулевого колеса передает сигнал в контроллер Curtis. При входе в крутой вираж электроника автоматически снижает линейную скорость передвижения на 35–50%. Это исключает опрокидывание штабелера под воздействием центробежной силы при поднятой мачте.
Тормозная система состоит из электромагнитного дискового тормоза с нормально-замкнутой пружинной конструкцией. При отпускании рукояти хода, переводе румпеля в крайнее верхнее или нижнее положение, а также при нажатии аварийной кнопки питание с электромагнита снимается. Пружины мгновенно прижимают фрикционный диск, гарантируя остановку штабелера даже на наклонной рампе. На оголовке рукояти расположена клавиша противоудара (Belly Switch): при контакте с телом оператора штабелер мгновенно меняет направление движения на противоположное.
Штабелеры
Весь раздел →
Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг
Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
Электронные блоки управления и клеммные соединения защищены по стандарту IP54. Герметичные разъемы AMP с силиконовыми уплотнителями исключают окисление контактов от конденсата и промышленной пыли. Для стабильной работы гидравлики в климатических условиях Казахстана при температурах от -25 до +40 °C производитель применяет гидромасла с высоким индексом вязкости (ISO VG 32 в стандартном исполнении или ISO VG 15 Arctic для морозильных терминалов).
Эксплуатационная надежность и доступность запчастей в Казахстане: слабые места, ресурс полиуретановых роликов
Анализируя отзывы и характеристики oxlift по данным сервисной службы ИП «Казмеханика», можно выделить объективные эксплуатационные показатели техники. Ходовая часть оснащается ведущими колесами и грузовыми подвилочными роликами с контактным слоем из литьевого полиуретана (твердость 93–95 Shore A). На ровных промышленных полах с топпингом наработка роликов до критического износа составляет 2500–3500 моточасов. При эксплуатации на асфальте или дефектном бетоне ресурс сокращается до 1200–1800 часов.
К типичным зонам регулярного сервисного контроля относятся жгут проводки в шарнире рулевой рукояти и микропереключатели крайних положений. Из-за постоянных изгибающих нагрузок изоляция проводов в поворотном шарнире требует визуального осмотра каждые 500 моточасов. Манжетные уплотнения гидроцилиндров (полиуретан + кольца NBR) стабильно отрабатывают 3–4 года без подтеков при условии регулярной замены гидравлического масла каждые 1000–1200 часов.
Большим преимуществом бренда Oxlift в Казахстане является высокая унификация деталей. На региональных складах «Казмеханики» в Алматы, Астане и Шымкенте всегда доступны расходные материалы: ролики, подшипники, приводные колеса, ремкомплекты гидроцилиндров, электромагнитные тормоза и контакторы. Это сводит время простоя техники при плановом ТО или ремонте к минимуму.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов
Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016
Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016
| Узел оборудования | Регламентный ресурс | Признаки износа и сервисные действия |
|---|---|---|
| Подвилочные полиуретановые ролики | 2500–3500 моточасов (полимерные полы) | Расслоение полиуретана, сколы, люфт подшипников 6204. Замена парой на вилу. |
| Тяговое ведущее колесо | 3000–4500 моточасов | Уменьшение наружного диаметра, пробуксовка. Перепрессовка бандажа или замена колеса в сборе. |
| Грузовые цепи Fleyer | 5000–7000 моточасов | Удлинение звеньев более чем на 2–3% от номинального шага. Промывка, смазка цепным спреем каждые 250 ч. |
| Уплотнения гидроцилиндра | 3000–4000 моточасов | Масляные потеки на штоке, самопроизвольное опускание вил под нагрузкой. Установка ремкомплекта манжет. |
| Тормозные фрикционные накладки | 4000–6000 моточасов | Увеличение тормозного пути, металлический скрежет. Регулировка зазора или замена тормозного диска. |
Сводное сравнение моделей Oxlift по характеристикам и окупаемости
Выбор конкретной модификации штабелера базируется на суточном паллетопотоке, высоте стеллажей и ширине рабочего прохода (Ast). Ручные модели серий AX экономически оправданы на небольших складах с низким грузооборотом, где скорость обработки не является критическим фактором. Полуэлектрические версии SX/EX ускоряют вертикальное перемещение в 3–4 раза. Это снижает трудозатраты оператора при умеренном бюджете закупки.
Самоходные штабелеры QX и TX обеспечивают максимальную производительность логистического узла. Они способны обрабатывать до 200–250 поддонов за 8-часовую рабочую смену. Инвестиции в самоходную технику окупаются за 5–9 месяцев за счет высвобождения рабочего персонала и исключения простоев грузового автотранспорта на погрузочно-разгрузочной рампе.
| Критерий оценки | Ручные (AX) | Полуэлектрические (SX / EX) | Самоходные (QX / TX) |
|---|---|---|---|
| Суточный грузооборот | До 30 паллет / смену | 30–80 паллет / смену | 100–300 паллет / смену |
| Ширина рабочего прохода (Ast) | 1950–2150 мм | 2050–2250 мм | 2250–2450 мм |
| Время подъема груза на 3.0 м | 45–60 секунд (педаль/рукоять) | 14–18 секунд (электронасос) | 12–16 секунд (электронасос) |
| Скорость горизонтального хода | 2.0–3.0 км/ч (мускульная тяга) | 2.5–3.5 км/ч (мускульная тяга) | 4.5–6.0 км/ч (AC-электропривод) |
| Утомляемость оператора | Высокая | Средняя | Минимальная |
| Расчетный срок окупаемости | 1–2 месяца | 3–5 месяцев | 5–9 месяцев |
Для подбора штабелера под параметры складского помещения и заказа оригинальных запчастей обращайтесь к инженерам ИП «Казмеханика». Прямые поставки с заводов-изготовителей, предпродажная подготовка и сертифицированная сервисная поддержка в Республике Казахстан гарантируют надежную эксплуатацию парка складской техники.
