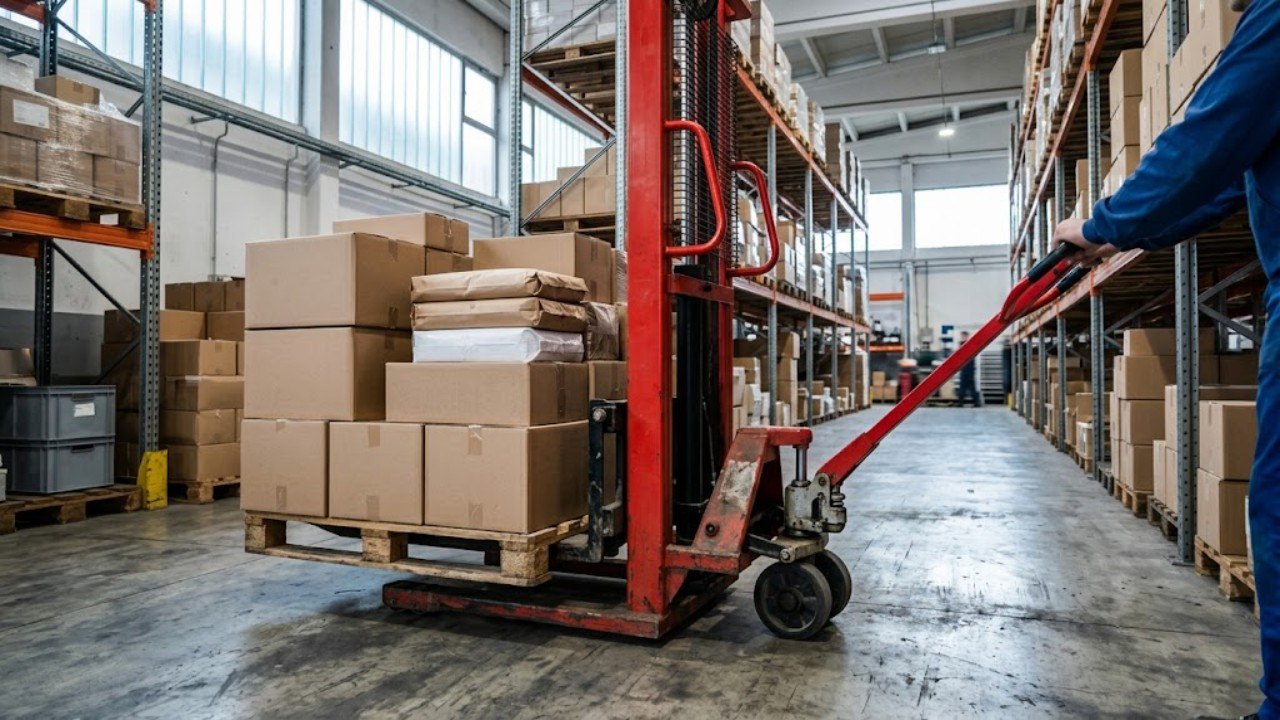

Ручной гидравлический штабелер TOR 1016 представляет собой базовый тип подъемно-транспортного оборудования для вертикальной обработки штучных грузов на поддонах. На рынке Казахстана эта модель также маркируется заводскими индексами SDJ 1016, HS 1016 или CTY-E 1.0T/1.6M. И механизм уверенно поднимает грузы весом до 1000 кг на высоту до 1600 мм.
Модель сочетает функции гидравлической тележки и двухъярусного вилочного подъемника. Инженеры заложили в конструкцию жесткую мономачту, плунжерный насос с ножным приводом и усиленную каретку. Это решение снизило себестоимость механизма без потери надежности. Разберем технические особенности, кинематику и регламент обслуживания этой модели на базе практики ИП «Казмеханика».
Назначение и позиционирование TOR 1016: идеальное решение для складов с оборотом до 30–50 паллет в смену
Компактный штабелер 1016 ориентирован на складские площади с умеренным грузопотоком. Сфера применения охватывает логистические участки строительных магазинов, распределительные зоны транспортных компаний и оптовые базы. Техника обслуживает производственные цеха, ремонтные зоны СТО и склады розничных сетей. Ручной штабелер 1 т 1.6 м свободно проходит через стандартные проемы высотой 2100 мм.
