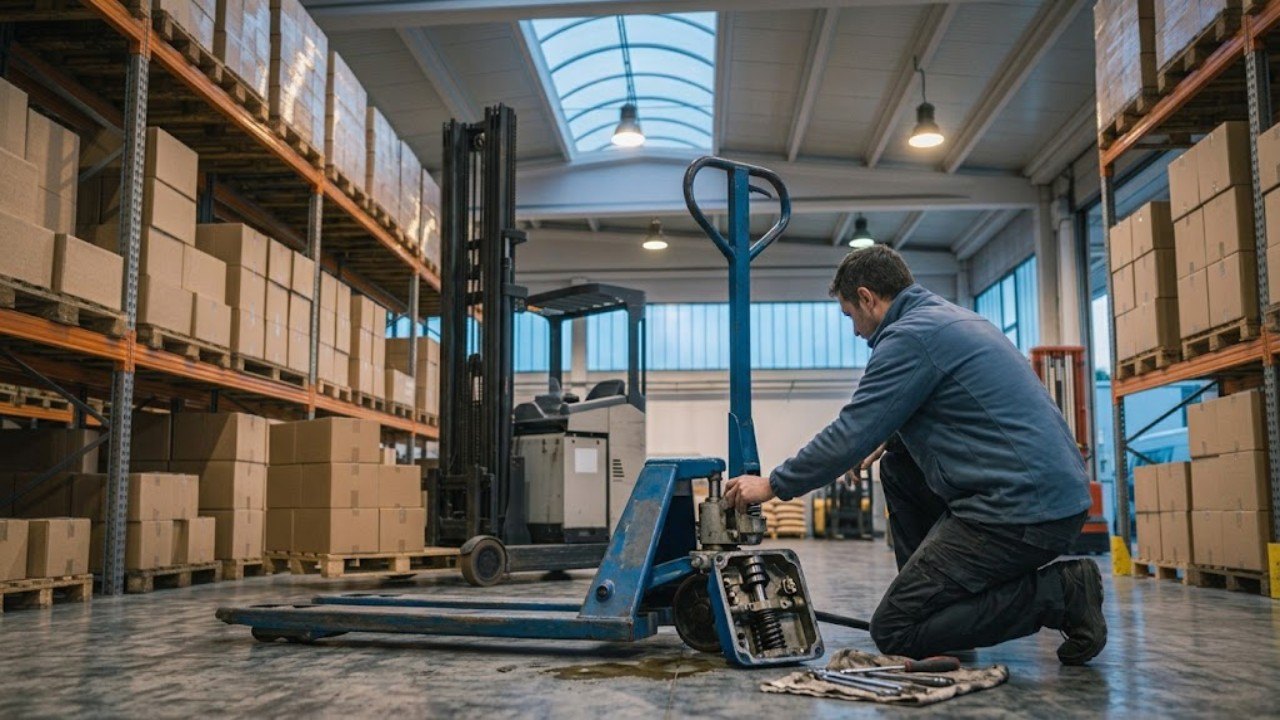

Внезапный отказ гидравлической тележки парализует обработку паллет в приемной зоне склада. Ручка двигается без малейшего сопротивления. Вилы самопроизвольно опускаются под нагрузкой. Операторы часто спешат списать технику в металлолом. Однако в 85% случаев поломка устраняется за 10–15 минут прямо на складе без демонтажа агрегата. Разберем детально, почему не поднимает рохля, как локализовать дефект и вернуть гидросистеме номинальное рабочее давление.
Для быстрой оценки узлов сервисные мастера применяют диагностическую матрицу признаков.
| Характерный симптом | Вероятный дефект | Узел проверки | Способ устранения |
|---|---|---|---|
| Рукоять ходит вхолостую, сопротивления нет | Воздушная пробка в рабочей камере | Плунжерный насос | Экспресс-прокачка гидроконтура за 1 минуту |
| Вилы поднимаются рывками и сразу падают | Сбита юстировка цепочки спуска | Регулировочный винт на рычаге | Настройка свободного хода цепочки (зазор 1,5–2 мм) |
| Рохля не держит груз, вилы медленно проседают | Засор или износ седла перепускного клапана | Конусный клапан сброса | Выкручивание заглушки, промывка седла и шарика |
| Подъем идет тяжело, шток не выходит до конца | Нехватка масла или высокая вязкость на морозе | Масляный резервуар | Долив всесезонного масла ВМГЗ или ISO VG 15–32 |
| Масло выдавливает через шток, нет давления | Износ штоковых манжет и грязесъемника | Уплотнения цилиндра | Установка ремонтного комплекта манжет (PU / NBR) |
Причина 1: Завоздушивание гидравлического контура (симптомы «холостой» накачки, экспресс-прокачка за 1 минуту)
Попадание пузырьков воздуха в рабочую полость плунжера — самая распространенная причина, по которой рохля не качает после транспортировки, опрокидывания на бок или длительного сезонного простоя. Воздух в отличие от гидравлического масла легко сжимается. При движении румпеля плунжер лишь сдавливает воздушную подушку. Рабочее давление 20–25 МПа не создается. Главный шток остается неподвижным.
Штабелеры
Весь раздел →
Зарядное устройство для штабелёров TS15\TS15i (Charger 48V 5A 61-500-112-10)
Зарядное устройство для штабелёров CDD15K-EN 25,6V/25A (Charger)
Гидравлический Штабелер HS 1016 OXLIFT 1600 мм 1000 кг
Определить завоздушивание контура помогают характерные внешние признаки:
- Румпель опускается вниз с неестественной легкостью в верхней трети рабочего хода.
- Вилы приподнимаются всего на 10–20 мм, после чего подъем полностью прекращается.
- При энергичных качках рукояти слышно отчетливое шипение или всхлипывание рабочей жидкости внутри картера.
Для быстрого восстановления компрессии гидроузла применяется регламент экспресс-прокачки без использования специального инструмента.
- Перевод рукояти в положение спуска: зажмите и удерживайте рычаг на румпеле в крайнем верхнем положении (режим «Спуск/Опускание»). В этот момент конусный клапан полностью открывает перепускной канал в масляный бак.
- Интенсивная прокачка: удерживая рычаг сброса нажатым, выполните 15–20 быстрых и полных качков румпелем от упора до упора. Поток рабочей жидкости под напором вытеснит пузырьки воздуха из подплунжерного пространства обратно в компенсационный резервуар.
- Проверка компрессии: отпустите рычаг управления в нижнее положение (режим «Подъем») и сделайте 3–4 контрольных качка. Рукоять должна встретить упругое сопротивление гидравлики, а вилы обязаны стабильно пойти вверх.
Причина 2: Сбилась регулировка цепочки и клапана сброса (винт регулировки на рычаге, перекос тяги)
Управление режимами работы гидроузла осуществляется трехпозиционным рычагом на румпеле через стальную цепочку и сквозной штифт. Металл цепочки постепенно вытягивается от циклических усилий. Также ослабевает стопорная контргайка регулировочного болта на нижнем рычаге узла. Нарушается кинематическая связь с перепускным клапаном сброса давления.
Штабелеры
Весь раздел →
Ручной Гидравлический Штабелер с Подъемной Платформой OXLIFT HS4015 1500 мм 400 кг
Штабелер гидравлический 0,4 т 0,87 м TOR PF4085R для рулонов
Штабелер гидравлический 0,4 т 1,3 м TOR PF4120R для рулонов
При разбалансировке привода возникают две типовые механические проблемы:
- Чрезмерное натяжение цепочки: при нейтральном положении рукояти шток клапана остается частично утопленным. Масло непрерывно циркулирует по малому кругу, из-за чего не работает подъем гидравлической тележки.
- Слабое натяжение цепочки: при поднятии рычага вверх клапан не открывается на полный ход. Вилы под весом паллеты опускаются слишком медленно либо вовсе зависают в верхнем положении.
Юстировка узла сброса выполняется двумя стандартными рожковыми ключами на 10 и 14 мм.
- Переведите рукоять на румпеле в среднее фиксированное положение («Нейтраль»).
- Ослабьте контргайку регулировочного винта на поворотном рычаге гидроузла.
- Вращайте регулировочный болт до тех пор, пока свободный осевой люфт цепочки не составит ровно 1,5–2,0 мм.
- Проверьте работу всех трех режимов: в нейтрали тележка должна свободно перемещаться без накачки штока, в нижнем положении уверенно поднимать вилы, а в верхнем плавно сбрасывать груз. Затяните контргайку.
Подобрать оборудование под вашу задачу
Причина 3: Загрязнение или износ конусного перепускного клапана (попадание стружки, промывка седла клапана)
Если гидравлическая тележка уверенно поднимает пустые вилы, но под нагрузкой в 500–1000 кг рохля не держит груз и самопроизвольно опускается, поломка кроется в негерметичности запорного клапана. Металлическая микростружка, частицы изношенных уплотнений или пыль оседают на запорном шарике. Даже микроскопический зазор в 0,05 мм приводит к стравливанию давления из рабочего цилиндра обратно в масляную ванну.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PF4150R для рулонов
Штабелер гидравлический 1,0 т 1,6 м TOR PWMS1016
Штабелер гидравлический 2,0 т 1,6 м TOR PWMS2016
При разборке клапанного узла или обслуживании гидравлики тележка должна быть полностью разгружена, а вилы опущены на пол. Запрещается выкручивать резьбовые заглушки и пробки под давлением или при поднятом штоке.
Факторы потери герметичности клапана:
- Залипание мелких эксплуатационных фракций на прецизионной фаске седла.
- Усталостная просадка или излом возвратной пружины клапанного картриджа.
- Появление кольцевой выработки и микрораковин на конусе от постоянных гидроударов.
Порядок промывки и восстановления герметичности клапана включает четыре последовательных шага.
- Демонтаж клапанного блока: выкрутите внешнюю шестигранную пробку в нижней части корпуса гидроузла. Аккуратно извлеките возвратную пружину, толкатель и запорный стальной шарик (или конусную иглу).
- Очистка и дефектовка: промойте посадочное гнездо и детали чистым керосином, бензином «Калоша» или обезжиривателем. Продуйте канал сжатым воздухом. Осмотрите шарик на наличие коррозии и царапин; при наличии повреждений замените шарик на новый диаметром 6,35 мм (1/4 дюйма).
- Осадка запорного шарика: установите шарик в седло, приложите через латунную или медную выколотку легкий молоток и нанесите один короткий точный удар. Это действие восстанавливает правильную геометрию посадочного пояска.
- Сборка: установите пружину, замените медную уплотнительную шайбу под резьбовой пробкой и затяните заглушку с моментом 35–40 Нм.
Причина 4: Износ манжет и сальников поршня высокого давления (перетекание масла внутри цилиндра без наружных подтеков)
Внутренний перепуск жидкости в поршневой группе — наиболее скрытый дефект при визуальном осмотре. Внешне гидроузел остается сухим и чистым. Давление в гидросистеме не держится. Причина заключается в критическом износе U-образных полиуретановых манжет рабочего поршня или появлении продольных рисок на зеркале цилиндра.
Штабелеры
Весь раздел →
Штабелер гидравлический 0,5 т 1,6 м GUS 0516
Штабелер-бочкокантователь гидравлический 0,35 т 1,4 м TOR COT
Штабелер гидравлический 0,4 т 1,5 м TOR PJ4150 облегченный
Причины поломки гидроузла рохли, связанные с поршневой группой, развиваются постепенно при перегрузках свыше 2500 кг, смещении центра тяжести поддона на край одной вилы и попадании в масло пыли. Абразивные частицы стачивают кромку манжеты. И жидкость под высоким давлением начинает свободно перетекать из подпоршневой зоны в надпоршневую.
Для восстановления герметичности цилиндра выполняется замена уплотнений.
- Слейте гидравлическое масло из резервуара через заливную горловину в чистую емкость.
- Выбейте удерживающие штифты румпеля и снимите рычажную стойку.
- Открутите верхнюю резьбовую крышку гидроцилиндра с помощью специального штифтового ключа или ленточного захвата.
- Извлеките главный шток с рабочим поршнем. Осмотрите хромированное покрытие штока на отсутствие глубоких царапин, изгибов и коррозионных раковин.
- Удалите изношенные штоковые кольца, грязесъемник и поршневую манжету. Очистите пазы от смолистых отложений.
- Установите новый комплект термостойких манжет из полиуретана (PU 92–95 Shore A), смазав их чистым гидравлическим маслом перед запрессовкой. Соберите узел в обратной последовательности.
Причина 5: Критический дефицит или недопустимая вязкость гидравлического масла (особенно при работе на морозе)
Гидравлическая система тележки требует строго определенного объема и кинематической вязкости рабочей жидкости. Объем масла в стандартном гидроузле грузоподъемностью 2,0–3,0 тонны составляет от 250 до 320 мл. При естественной микроутечке через сальники уровень жидкости опускается ниже заборного отверстия насоса. Плунжер неизбежно захватывает воздух, из-за чего тележка перестает поднимать вилы на паспортную высоту 190–200 мм.
В климатических условиях Казахстана резкие перепады температуры от -30 °C зимой до +40 °C летом предъявляют жесткие требования к марке масла. Использование вязких индустриальных масел типа И-40 или ISO VG 46 на неотапливаемых складах приводит к отказу техники. На морозе масло густеет. Обратные клапаны не успевают закрываться, а насос работает с критическим сопротивлением.
| Марка гидравлического масла | Класс вязкости ISO | Рабочий диапазон температур | Условия эксплуатации на складе |
|---|---|---|---|
| ВМГЗ (ГОСТ 17479.3-85) | ISO VG 15 | от -45 °C до +50 °C | Круглогодично (уличные рампы, морозильные камеры, неотапливаемые ангары) |
| Гидравлическое ISO VG 22 | ISO VG 22 | от -35 °C зимой до +45 °C | Универсальное для северных регионов Казахстана (Астана, Караганда) |
| Гидравлическое ISO VG 32 | ISO VG 32 | от -20 °C до +50 °C | Стандартное для теплых складов и южных регионов (Алматы, Шымкент) |
| Гидравлическое ISO VG 46 | ISO VG 46 | от -10 °C до +60 °C | Исключительно для отапливаемых складов класса A в летний период |
Базовые правила регламентного обслуживания гидравлики:
- Контроль уровня: опустите вилы в самое нижнее положение. Выкрутите резиновую пробку или винт горловины на корпусе бака. Масло должно находиться на уровне 10–15 мм ниже края заливного отверстия.
- Периодичность замены: полная замена жидкости выполняется каждые 12 месяцев либо после 250 моточасов наработки.
- Запрет смешивания: категорически запрещено доливать моторные автомасла или тормозную жидкость. Агрессивные присадки разъедают резиновые манжеты за 2–3 недели активной эксплуатации.
