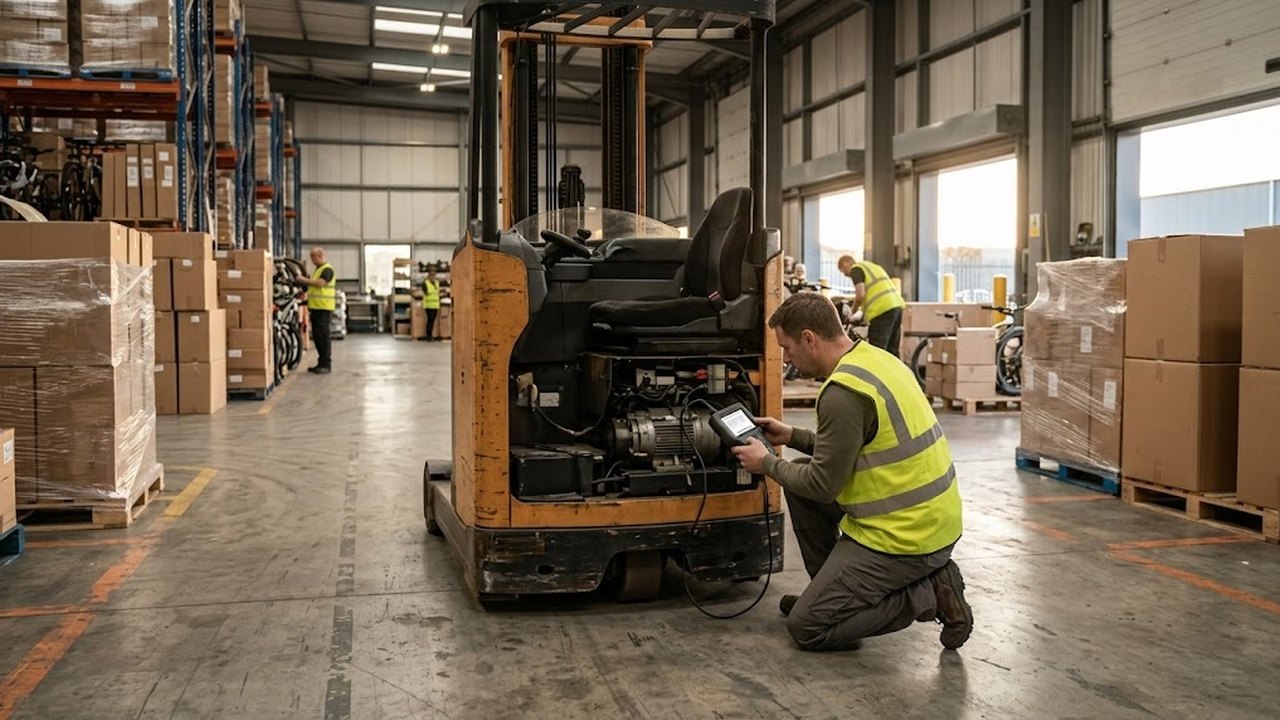

Бортовая электроника немецкой складской техники непрерывно контролирует силовые цепи, инверторы и датчики безопасности. Когда на дисплее отображаются still ошибки штабелер переходит в защитный режим. Контроллер отключает тягу или блокирует гидронасос. Это предотвращает тепловой пробой транзисторов MOSFET и износ мачты. Сервисная служба ИП «Казмеханика» (shtabeler24.kz) подготовила технический справочник по аппаратной диагностике, расшифровке кодов DTC и сбросу аварий оборудования Still в Казахстане.
Архитектура бортовой электроники Still: микроконтроллерные блоки MCU, цифровая шина CAN-Bus, структура кодов неисправностей (FE, TE, A, E, D)
Электронная система управления техники Still базируется на распределенной сети микропроцессорных блоков. Главный модуль MCU координирует алгоритмы безопасности. Контроллер тяги TCU формирует трехфазное напряжение для асинхронных моторов хода. Блок гидравлики HCU регулирует работу пропорциональных клапанов. Модуль электронного рулевого управления EPS управляет сервоприводом поворота колеса.
Обмен данными между блоками идет по цифровой шине CAN-Bus на скорости 250 кбит/с. По краям линии установлены два терминатора по 120 Ом. Эквивалентное сопротивление исправной обесточенной шины равно 60 Ом. Отклонение до 120 Ом указывает на обрыв терминатора. Замыкание сигнальных жил на раму приводит к остановке обмена и переходу контроллеров в статус Bus-Off.
Ричтраки
Весь раздел →
Ричтрак электрический с кабиной TOR 1,5 т 6,0 м CQD15T (триплекс) 48/375 В/Ач
Ричтрак электрический с кабиной TOR 1,5 т 7,4 м CQD15 Li-ion
Ричтрак электрический с кабиной TOR 1,5 т 5,0 м CQD15
Диагностическая система Still делит системные отказы по буквенным префиксам и четырехзначным номерам. На экран выводятся следующие категории сообщений:
- Префикс FE (Function Error): сбой логических функций центрального контроллера, конфликт сигналов блокировки или срабатывание сторожевого таймера Watchdog.
- Префикс TE (Traction Error): аппаратные сбои тягового инвертора, пробой силовых ключей, перегрузка по току фаз мотора или потеря импульсов энкодера.
- Префикс A (Alarm / Warning): сервисные предупреждения, включая разряд тяговой батареи или размыкание датчика присутствия оператора.
- Префикс E (Error / Electrical Fault): электрические дефекты цепей, обрыв соленоидов, короткое замыкание или выход сигналов датчиков за пределы 0.5–4.5 В.
- Префикс D (Diagnostic / Drive Fault): служебные статусы привода и тайм-ауты контрольных сообщений Heartbeat по сетевому протоколу.
Четырехзначный номер определяет поврежденный подузел. Старший разряд указывает на функциональный блок. Диапазон 1xxx охватывает цепи питания и контакторы. Группа 2xxx относится к тяговому приводу и тормозу. Диапазон 3xxx объединяет гидросистему и пропорциональные клапаны. Группа 5xxx включает рулевое управление и датчики дышла. Коды 7xxx указывают на сбои CAN-Bus и ошибки контрольной суммы EEPROM. Инженеры shtabeler24.kz применяют эту структуру для оперативного поиска неисправностей.
Сводная таблица сервисных кодов ошибок Still для поводковых штабелеров EXV/EGV, ричтраков FM-X и тележек ECU (коды групп 1xxx, 2xxx, 3xxx, 5xxx, 7xxx)
Для поводковых штабелеров EXV/EGV, тележек ECU и высотных ричтраков FM-X производитель применяет унифицированные коды ошибок still. Появление кода активирует красный индикатор аварии на панели. Ниже представлена сводная сервисная таблица типовых кодов неисправностей с причинами сбоев и алгоритмами ремонта.
Ричтраки
Весь раздел →
Ричтрак электрический с кабиной TOR 1,5 т 7,4 м CQD15
Ричтрак электрический с кабиной TOR 1,5 т 6,2 м CQD15
Ричтрак электрический с кабиной TOR 1,5 т 6,2 м CQD15 Li-ion
| Код ошибки Still | Серии техники | Локализация сбоя и аппаратный триггер | Сервисный регламент устранения |
|---|---|---|---|
| E 1001 / 1001 | EXV, EGV, ECU, FM-X | Падение напряжения питания логики MCU ниже порога 18.0 В (для 24 В) или 36.0 В (для 48 В). | Проверить емкость банок АКБ под нагрузкой, разъем REMA и предохранитель 10 А. |
| FE 1050 / 1050 | EXV 12/14, EGV, ECU | Отказ замыкания линейного контактора K1 при подаче команды активации с ключа зажигания. | Замерить сопротивление катушки контактора (28–36 Ом), зачистить силовые контакты и проверить ключ MCU. |
| TE 2001 / 2001 | EXV, EGV, FM-X 14/17 | Короткое замыкание или пробой силовых транзисторов MOSFET/IGBT тягового инвертора. | Выполнить диодную прозвонку силовых переходов инвертора, замерить сопротивление фазных обмоток мотора (0.02–0.05 Ом). |
| TE 2030 / 2030 | EXV 10–16, FM-X 20 | Рассогласование сигналов импульсного энкодера мотора хода по каналам A и B (64–128 имп/об). | Осмотреть жгут проводов энкодера, проверить магнитное кольцо подшипника и амплитуду импульсов 5 В. |
| E 2050 / 2050 | EXV, ECU 15–20, EGV | Обрыв или межвитковое замыкание катушки электромагнитного стояночного тормоза Y1. | Измерить сопротивление соленоида тормоза (22–30 Ом при +20 °C), выставить рабочий зазор диска 0.25–0.35 мм. |
| FE 3001 / 3001 | EXV 14/20, FM-X | Превышение допустимого тока в цепи электродвигателя гидронасоса подъема под нагрузкой. | Проверить свободное вращение вала насоса, силовые кабели и направляющие мачты на заклинивание. |
| E 3051 / 3051 | EXV, FM-X 14–25 | Обрыв цепи управления пропорциональным клапаном плавного подъема или опускания каретки. | Замерить сопротивление соленоида пропорционального клапана (6.5–8.5 Ом), проверить ШИМ-сигнал блока HCU. |
| E 3105 / 3105 | FM-X 17/20/25 | Сигнал датчика давления в гидромагистрали вышел за допуск (U < 0.3 В или U > 4.8 В). | Проверить опорное напряжение +5.0 В, сигнальную линию к MCU и датчик на утечку масла. |
| FE 5001 / 5001 | FM-X 14–25 | Рассогласование показаний сдвоенного датчика угла поворота рулевого колеса EPS. | Проверить баланс каналов: сумма напряжений U1 + U2 должна составлять 5.0 В ±0.15 В. |
| A 5040 / 5040 | EXV 10–20, ECU 16 | Залипание контакта или обрыв проводки клавиши противооткатной безопасности на румпеле. | Прозвонить микропереключатель аварийного реверса, проверить возвратную пружину и проводку дышла. |
| E 5101 / 5101 | EXV, EGV, ECU | Смещение нулевой точки датчика положения акселератора хода на рукояти управления. | Проверить исходное напряжение датчика Холла в нейтрали (2.50 В ±0.08 В), провести калибровку через софт STEDS. |
| FE 7001 / 7001 | EXV, EGV, FM-X, ECU | Критический сбой шины CAN-Bus: зафиксировано состояние Bus-Off из-за потери пакетов. | Замерить сопротивление шины (60 Ом), проверить целостность витой пары и надежность контактов разъемов. |
| D 7050 / 7050 | FM-X, EXV 14–20 | Тайм-аут передачи контрольных пакетов Heartbeat от контроллера мачты MCU-M или дисплея. | Осмотреть разъемы AMPSEAL, проверить стабильность питания логических плат и обновить прошивку узлов. |
Если на дисплее поводковой машины высвечивается still exv код ошибки, мастер начинает с проверки проводки. Перетирание жил в поворотном шарнире рукояти вызывает до половины отказов групп 5xxx и 7xxx. При выявлении кодов инвертора TE 2001 технику сразу обесточивают до проверки силовых транзисторов.
Подобрать оборудование под вашу задачу
Ошибки пропорциональной гидравлики (Proportional Valve Control), датчиков присутствия оператора и высотных концевиков мачты
Гидравлический контур штабелеров Still EXV и ричтраков FM-X оснащен пропорциональными клапанами. Модуль HCU регулирует ток соленоидов с помощью ШИМ-сигнала частотой 120–200 Гц. Для снижения трения золотников к сигналу добавляется микропульсация Dither. Ошибки E 3051 и E 3052 возникают при подклинивании золотника или межвитковом пробое соленоида. В таких ситуациях вилы опускаются рывками либо блокируется подъем на второй ступени мачты.
Безопасность оператора контролируется датчиками присутствия. На ричтраках серий FM-X установлены напольные педали Deadman Switch и сенсоры в подлокотнике кресла. Смещение ноги оператора при движении вызывает аварийную остановку машины. Поводковые штабелеры EXV/EGV контролируют угол наклона дышла через датчики Холла. Рабочий сектор составляет от 15° до 75° от вертикали. В крайних точках привод хода отключается с наложением дискового электротормоза.
Ричтраки
Весь раздел →
Ричтрак электрический с кабиной TOR 1,5 т 8,0 м CQD15
Ричтрак электрический с кабиной TOR 2,0 т 6,2 м CQD20-D Li-ion
Ричтрак электрический с кабиной TOR 2,0 т 6,2 м CQD20-D
Высотные ричтраки оснащаются тросовыми энкодерами подъема каретки. Диагностируя still fmx ошибки ричтрака, специалисты shtabeler24.kz часто сталкиваются со сбоями калибровки высоты. При подъеме вил выше 2500 мм контроллер автоматически снижает скорость хода с 12.0 км/ч до 2.5 км/ч. При обрыве сигнального кабеля датчика машина переходит в режим черепашьего хода.
Программный диагностический комплекс Still STEDS и сервисный адаптер: мониторинг рабочих параметров в реальном времени, сброс логов аварий
Для детального анализа электроники применяется софт Still STEDS и диагностический блок Still Diagnostic Tool. Подключение сервисного ПК к технике выполняется через адаптер CAN-USB (Peak PCAN-USB или Still Service Box). Разъем диагностики расположен на раме машины.
Диагностический комплекс дает мастеру доступ к параметрам контроллеров:
Ричтраки
Весь раздел →
Ричтрак электрический с кабиной TOR 2,0 т 8,6 м CQD20-D
Ричтрак электрический с кабиной TOR 2,0 т 11,1 м CQD20-D Li-ion с камерой и быстрым подъемом
Ричтрак электрический с кабиной TOR 2,0 т 12,0 м CQD20-D с камерой и быстрым подъемом
- Телеметрия в реальном времени: замер фазных токов моторов, температуры сборок IGBT, напряжения ячеек АКБ под нагрузкой и давления гидросистемы в барах.
- Считывание стоп-кадров аварий (Freeze Frame): извлечение из памяти EEPROM рабочих параметров машины на момент сбоя (моточасы, ток мотора, положение руля и концевиков).
- Калибровка сенсоров: программная юстировка нулевой точки датчиков руля EPS, настройка начального тока открытия гидроклапанов и калибровка акселератора.
- Безопасный сброс журнала аварий: удаление кодов DTC из стека памяти после физического устранения дефекта компонентов.
На практике сервисный софт still steds казахстан помогает находить скрытые межвитковые замыкания и плавающие сбои без разборки узлов. Прямое чтение осциллограмм через софт STEDS сокращает поиск поломки до 15 минут.
Регламент технического обслуживания и устранение типовых сбоев на складских терминалах в Республике Казахстан
Климат Казахстана создает высокую нагрузку на электронику складской техники. Зимой в северных регионах (Астана, Караганда, Костанай) температура в неотапливаемых зонах опускается до -25 °C. При заезде штабелера с холодной рампы в теплый зал на платах MCU и разъемах AMPSEAL оседает конденсат. Это вызывает утечки токов и коррозию контактов шины CAN-Bus.
Инженеры ИП «Казмеханика» рекомендуют соблюдать регламент обслуживания парка Still:
- Ежесменный осмотр: проверка кнопки аварийного отключения АКБ, тестирование клавиши противооткатного реверса на румпеле и осмотр колес на намотку ленты.
- Регламент ТО-250: продувка радиатора силовых транзисторов сжатым воздухом, замер сопротивления изоляции цепей и протяжка кабельных наконечников моментом 15–18 Н·м.
- Регламент ТО-500: замер сопротивления шины CAN-Bus (60 Ом), проверка износа накладок тормоза Y1 и ревизия жгута проводов в шарнире дышла.
- Регламент ТО-1000 / ТО-2000: компьютерная диагностика комплексом Still STEDS, замена гидравлического масла (HVLP 32 или HVLP 46) и калибровка клапанов мачты.
ИП «Казмеханика» (shtabeler24.kz) проводит сервисное обслуживание, поставку запчастей и ремонт техники Still в Республике Казахстан. Мобильные сервисные бригады выезжают на склады в Алматы, Астане, Шымкенте и Караганде, гарантируя надежную работу складского оборудования.
